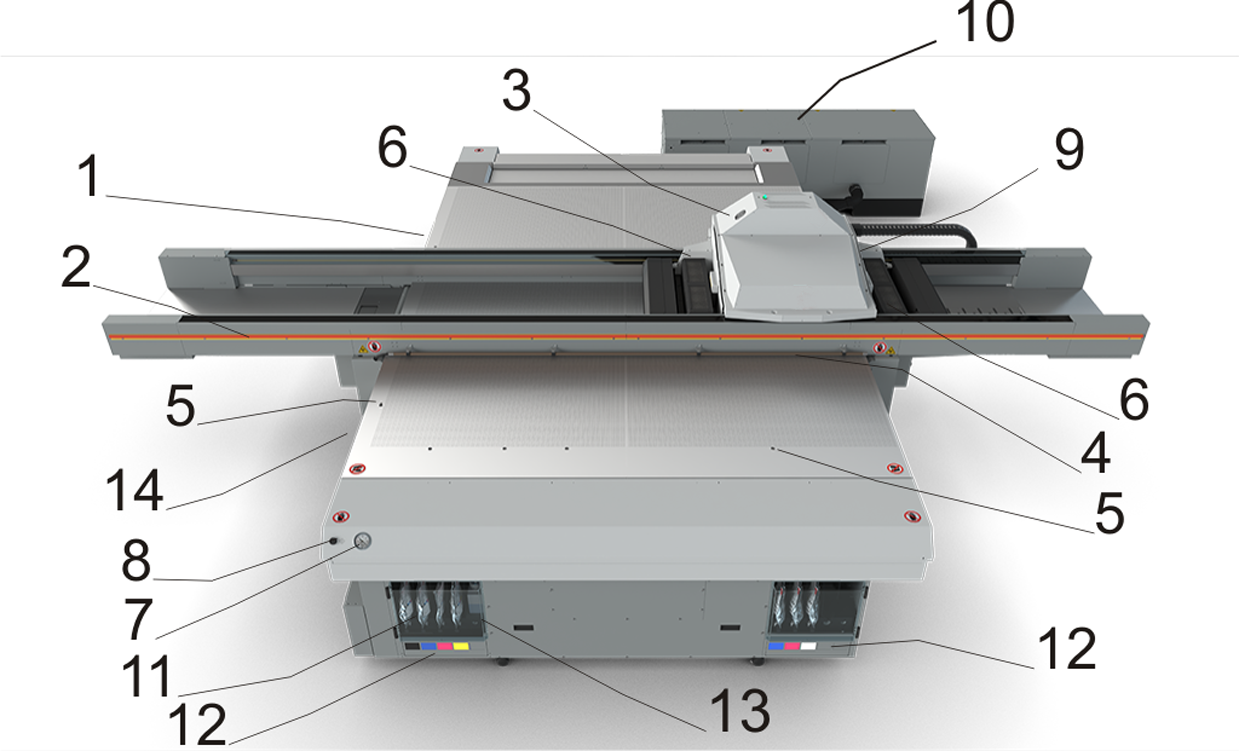

Hardware de la interfaz de operador

1) Interruptor principal

Encendido y apagado de la impresora. Consulte también 10) Caja de bombas de vacío, que tiene otro interruptor de alimentación.

2) Paradas de emergencia

Las paradas de emergencia desactivan todos los movimientos y los sistemas peligrosos. Hay tres paradas de emergencia: una a cada lado del pórtico (tira larga roja) y otra en el pedestal de la interfaz de usuario.

3) Carro

Carro para los cabezales de impresión.

4) Sistema de supresión de estática

Reduce la carga estática del material. Así se evapora menos tinta en la imagen impresa.

5) Patillas de registro

Sirven para registrar el material.

6) Lámparas UV

Sirven para curar la tinta.

7) Manómetro de vacío

Muestra el nivel de vacío que fija el material a la mesa.

8) Botón de inicio de impresión

Inicia el trabajo de impresión actual.

9) Estación de mantenimiento automático

Limpia automáticamente los cabezales de impresión.

10) Caja de bombas de vacío

Contiene las tres bombas de vacío y anula su ruido. La impresora solo funciona si el interruptor de alimentación de la caja de bombas está accionado.

11) Compartimiento de tinta

Contiene bolsas de tinta y la botella de refrigerante.

12) Filtros de tinta

Los filtros de tinta se encuentran detrás de una puerta bajo las bolsas de tinta. Los filtros eliminan las partículas indeseables de la tinta.

13) Botella de refrigerante

Suministra refrigerante para mantener la temperatura adecuada de la tinta en los cabezales de impresión.

14) Pedales

Activan y desactivan el vacío. También sirven para subir y bajar las patillas de registro.
