Zonas de vacío personalizadas habituales

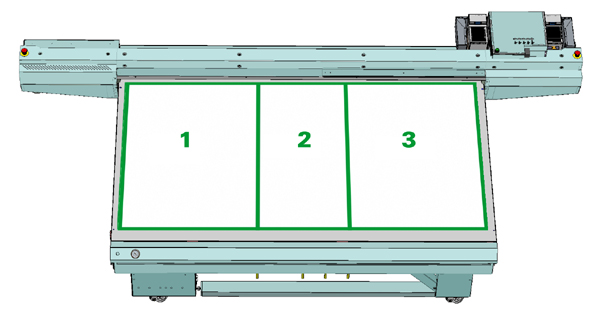

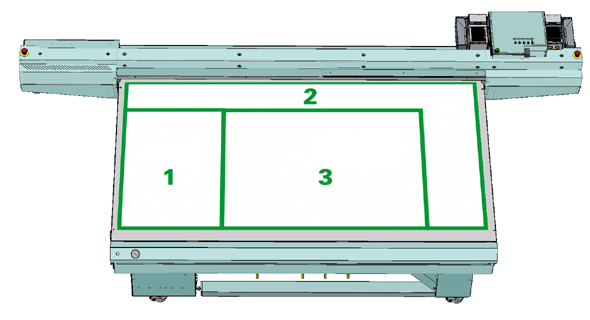

La lámina de recubrimiento de vacío situada sobre la superficie de la mesa de la impresora crea un campo vacío que puede dividirse en zonas. Cuando se suministra la impresora, hay una sola zona equivalente al tamaño máximo del material. Es posible configurar zonas de vacío según los requisitos específicos de tamaños de material. En esta sección se sugieren zonas personalizadas que admiten tamaños de material habituales, pero es preciso configurarlas al instalar la impresora o bien pedir que lo haga el servicio técnico más adelante. Las zonas recomendadas aquí descritas se expresan en unidades métricas o imperiales de acuerdo con las preferencias del operador.

Las palancas de control de vacío se usan para manipular las zonas de vacío personalizadas. Cuando se crean zonas personalizadas, las tres válvulas de control permiten determinar en cuáles de las zonas se aplica el vacío cuando se conecta la bomba de vacío. La palanca izquierda controla la zona 1, la central controla la zona 2 y la derecha controla la zona 3. Las zonas de vacío están abiertas cuando las palancas se encuentran en posición vertical. Para cerrar una zona, gire la palanca de control un cuarto de vuelta en el sentido de las agujas del reloj.
