Limpieza de los cabezales de impresión (con bastoncillos)

Introducción

La tinta y otros restos tienden a acumularse en la parte inferior de las boquillas de los cabezales de impresión y deben limpiarse a diario o con mayor frecuencia si es preciso.

Equipamiento

Bastoncillos con punta de espuma (3010105434)
Limpiador (3010106646 Flush UV 1 litro - use la botella de 125 ml incluida en el kit de accesorios)

NOTA

Introduzca algunos bastoncillos en la botellita con suficiente limpiador para cubrir sus puntas. Coloque la botella cerca de la puerta de mantenimiento antes de empezar.

En este procedimiento se asume que la puerta de acceso para mantenimiento ha quedado abierta tras el procedimiento anterior. De lo contrario, seleccione Mover carro y abra la puerta.

Procedimiento

Saque uno de los bastoncillos de la botella de limpiador. Quite el limpiador sobrante con el borde del recipiente.

IMPORTANTE
Mantenga limpios los bastoncillos antes de usarlos. No vuelva a sumergir los bastoncillos usados en la solución limpiadora.

No deje que la junta de la espuma toque la parte inferior del cabezal, porque podría dañarlo. Consulte la figura siguiente.

Orientación adecuada de los bastoncillos

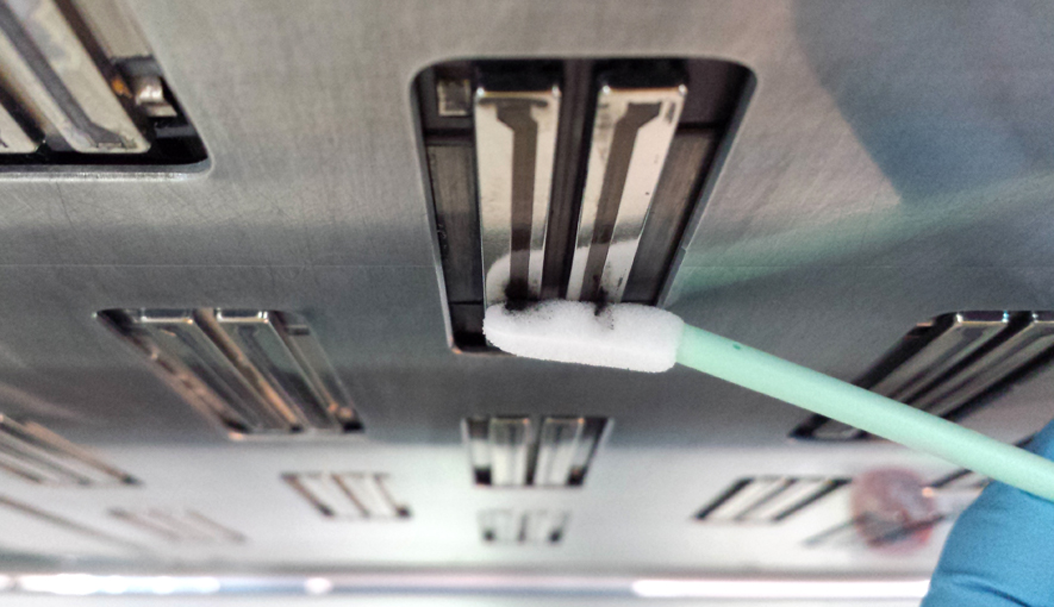

Coloque la punta de espuma del bastoncillo en un extremo del cabezal de impresión como se indica en la figura siguiente.
Deslice el bastoncillo despacio de un extremo a otro del cabezal. En ello debe tardar unos 2 segundos.
Gire el bastoncillo 180 grados para usar el lado limpio y repita el paso 3 con el siguiente cabezal.

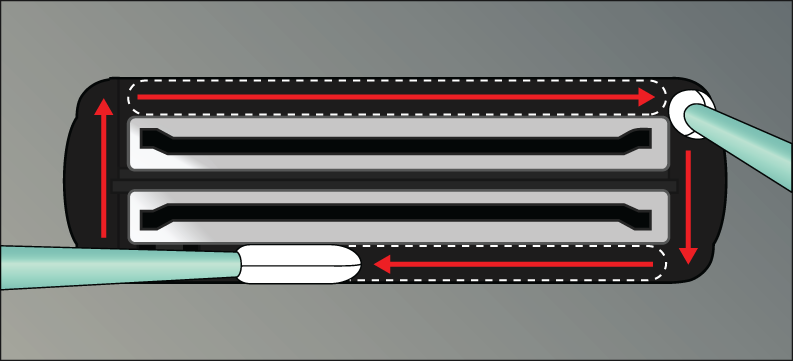

Use la punta limpia del mismo bastoncillo para limpiar alrededor de los orificios de los 2 últimos cabezales de impresión. Pase el bastoncillo por el perímetro del orificio. Observe el recorrido indicado por las flechas blancas en la figura siguiente. Tenga especial cuidado para eliminar la tinta del espacio que hay entre las placas metálicas de los cabezales y la placa de la base del carro. Observe el área indicada por las elipses blancas en la figura siguiente.
Deseche el bastoncillo. Ahora debe usar un bastoncillo nuevo para limpiar los dos cabezales siguientes.
NOTA
Un mismo bastoncillo sirve para limpiar 2 cabezales de impresión.

IMPORTANTE
Nunca use el mismo bastoncillo en dos canales de distinto color.

No restriegue nunca los cabezales con los bastoncillos, ya que arrastraría la suciedad a otras boquillas.
Continúe hasta que limpie todos los cabezales de impresión.
Examine todos los cabezales para detectar si quedan restos de tinta o limpiador. En su caso, quítelos con un bastoncillo limpio y seco.
Cierre la puerta de acceso para mantenimiento manual.
