Een aandrijvingstandwiel van een materiaalas vervangen

Inleiding

U kunt zelf een aandrijvingstandwiel van een materiaalas vervangen.

Over deze taak

Wanneer de tanden van een aandrijvingstandwiel zijn beschadigd, kunt u een of beide aandrijvingstandwielen van uw materiaalas vervangen. De onderstaande procedure kan worden gebruikt voor de materiaalas voor toevoer of voor de materiaalas voor uitvoer.

Wanneer de metalen as zelf is beschadigd, moet u de volledige materiaalas vervangen. U kunt een nieuw onderdeel aanvragen bij uw lokale vertegenwoordiger.

Voordat u begint

Deze procedure wordt beschreven in de video Een aandrijvingstandwiel van een materiaalas vervangen, klik hier om de video te bekijken.

Gebruik voor de Colorado 1630 voorgeschreven:

  • Schroevendraaier (Torx-20)

  • Aandrijftandwiel

OPMERKING

Voor informatie over de voorgeschreven onderhoudsmaterialen raadpleegt u Lijst met Colorado 1630-onderhoudsmaterialen.

VOORZICHTIG

  • Let op uw vingers bij het vervangen van de materiaalrol.

  • Het optillen van zwaar materiaal, 25 kg (55 lb) of meer, moet met minstens twee mensen of met behulp van externe hefmiddelen worden gedaan.

Procedure

  1. Ga naar de materiaalinvoerkant of de materiaaluitvoerkant van de printer.
  2. Wanneer een materiaalrol op de materiaalas is geleden, de materiaalrol eerst verwijderen.

    Voor meer informatie, zie Materiaal snijden en verwijderen.

  3. Neem de materiaalas weg.
  4. Zoek het beschadigde aandrijftandwiel op het uiteinde van de materiaalas.

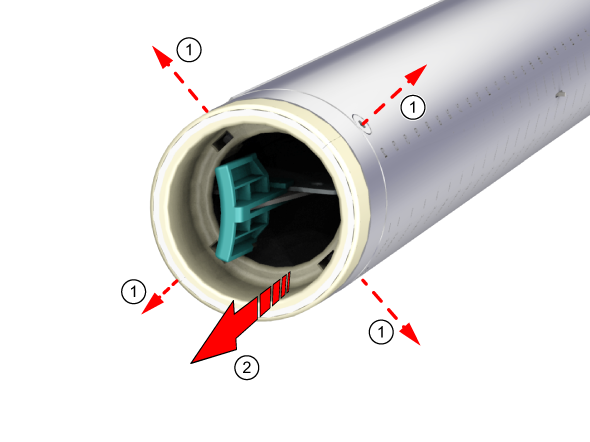

  5. Draai de vier schroeven van het aandrijftandwiel (1) los met de Torx-20.
  6. Verwijder het aandrijftandwiel (2) voorzichtig om de zeskantmoeren in de materiaalas niet kwijt te raken.
  7. Neem de vier zeskantmoeren uit de sleuven.

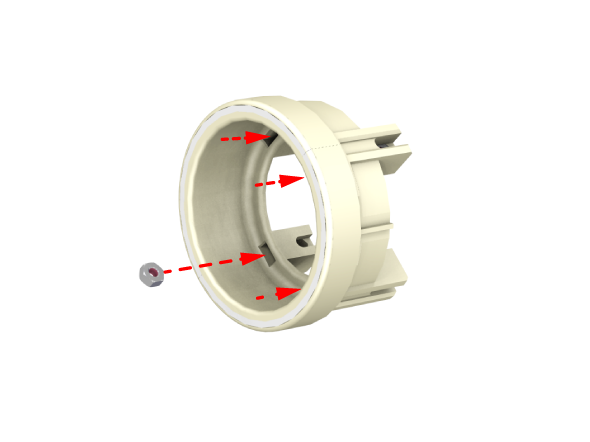

  8. Neem een nieuw aandrijftandwiel en plaats de vier zeskantmoeren in de sleuven.

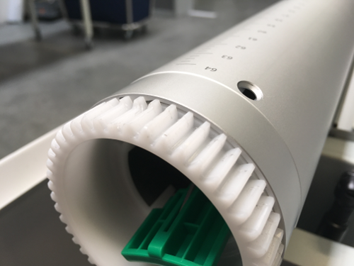

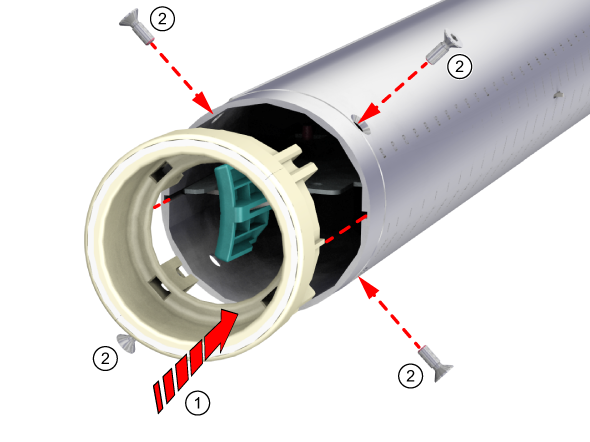

  9. Plaats het nieuwe aandrijftandwiel in zijn positie op de materiaalas (1). Zorg dat het aandrijftandwiel is uitgelijnd met de markeringen in de as.
  10. Draai de vier schroeven (2) handvast.
  11. Als u het tweede aandrijftandwiel van de materiaalas wilt vervangen, herhaalt u de stappen 4 tot 10.
  12. De materiaalas is nu gereed voor gebruik.

    U kunt een materiaalrol of een uitvoerrolkern laden. Plaats de materiaalas vervolgens terug in de materiaallade of op de rolwikkelaar.

    Voor meer informatie, zie Een materiaalrol laden ( positie 1) of Een uitvoerrolkern laden op de rolwikkelaar.
