Na panelu sterującym układarki świeci się czerwona kontrolka.
Drukarka zatrzymuje się, a na panelu sterującym drukarki wyświetlana jest czerwona ikona konserwacji
.
Na panelu sterującym drukarki wyświetlany jest komunikat wskazujący zakleszczenie papieru w module rejestracji.
Klucz nasadowy 5,5
PRZESTROGA
Do przeprowadzenie tych czynności, jeżeli są przeprowadzane przez daną organizację serwisową, upoważniony jest tylko przeszkolony personel.
Wskazanie na panelu sterującym układarki|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |

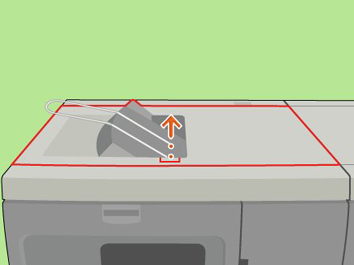

Otworzyć górną pokrywę. |
|
|
2 |
Otwórz B2, aby usunąć zacięty papier. |
|
|
3 |

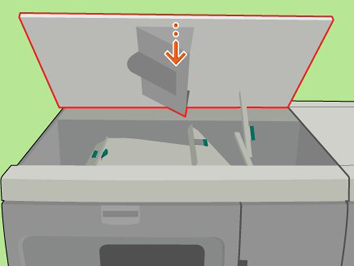

Ostrzeżenie: Zamykając górną pokrywę, należy uważać, aby nie przyciąć nią palców. Zamknij górną pokrywę. |
|
|
4 |

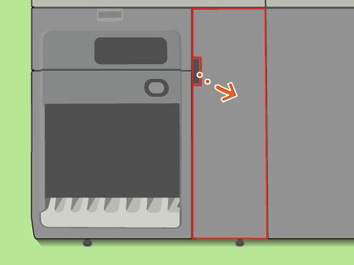

Otwórz drzwiczki przednie. |
|
|
5 |

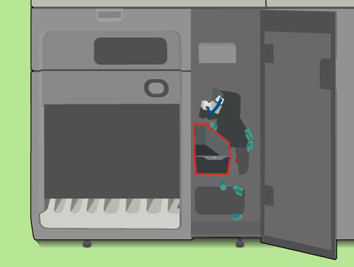

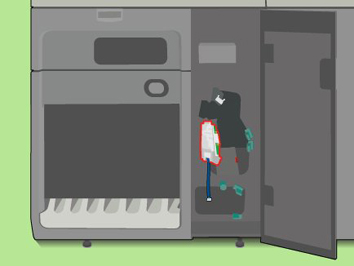

Przy użyciu klucza nasadowego poluzuj śrubę i otwórz pokrywę. |
|
|
6 |

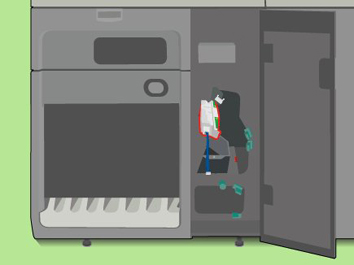

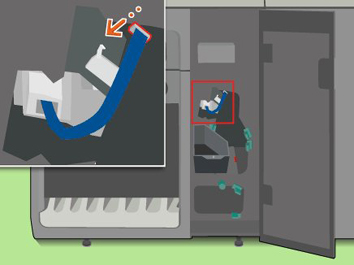

Otwórz 2 zatrzaski i odłącz płaski przewód. |
|
|
7 |

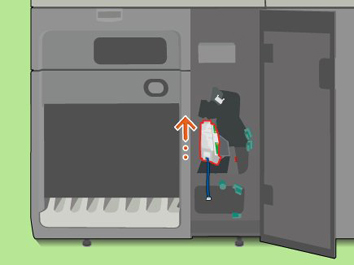

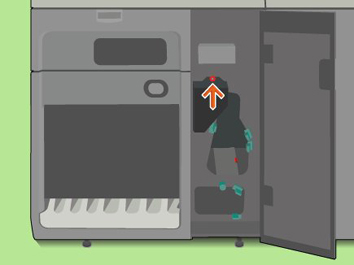

Uwaga: Nie wyciągaj płaskiego kabla. Wyciągnij moduł rejestracji. |
|
|
8 |

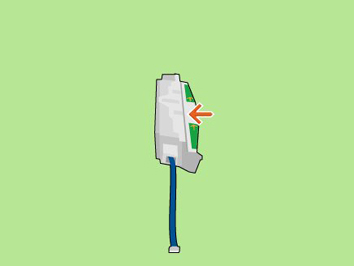

Usuń fragmenty papieru z modułu rejestracji. |
|
|
9 |

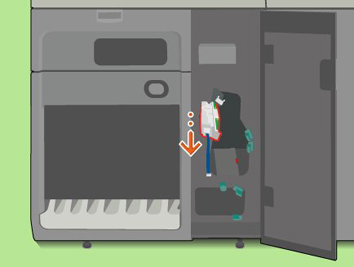

Włóż z powrotem moduł rejestracji. Strzałki muszą być u góry. |
|
|
10 |

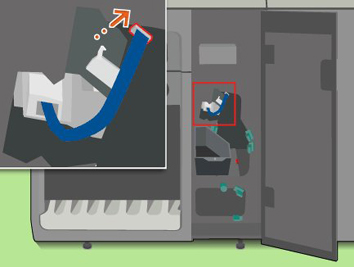

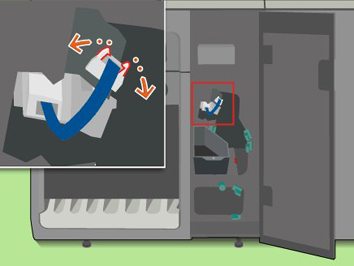

Uwaga: Nie wykręcaj płaskiego kabla. Podłącz płaski przewód i zamknij 2 zatrzaski. |
|
|
11 |

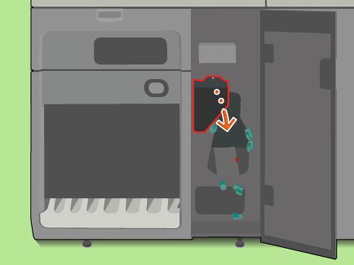

Zamknij pokrywę i dokręć śruby kluczem nasadowym. |
|
|
12 |

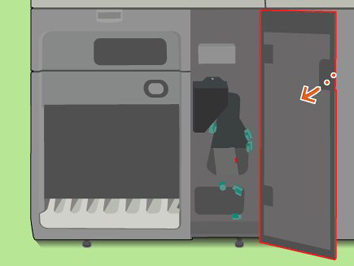

Zamknij drzwiczki przednie. |
|
|
13 |
Na panelu sterującym wyświetlany jest komunikat [Czy wyjęto wszystkie arkusze ze ścieżki papieru?]. Dotknij opcji [Tak], aby potwierdzić wyjęcie całości papieru. |
