빨간색 LED가 스택커 조작 패널에서 켜집니다.
프린터가 멈추고 프린터 제어판에 빨간색 유지보수 아이콘
이(가) 표시됩니다.
프린터 제어판에 등록 장치에 용지 걸림을 나타내는 메시지가 표시됩니다.
소켓 렌치 5.5
주의
교육을 받은 직원만 서비스 부서의 지원을 받아 이 작업을 수행해야 합니다.
스태커 조작 패널의 표시|
단계 |
동작 |
그림 |
|---|---|---|
|
1 |

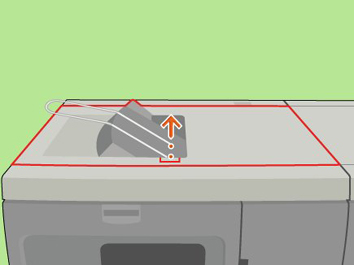

덮개를 엽니다. |
|
|
2 |
B2를 열고 걸린 용지를 제거해 주십시오. |
|
|
3 |

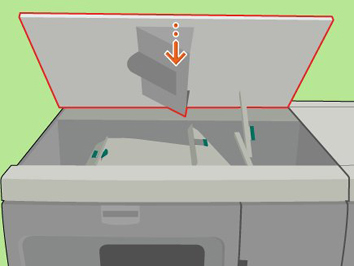

주의:내부 커버를 닫을 때는 손가락이 끼지 않도록 주의하십시오. 상단 덮개를 닫습니다. |
|
|
4 |
전면 도어를 열어 주십시오. |
|
|
5 |

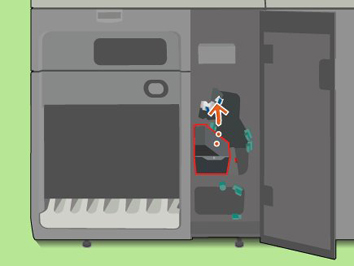

소켓 렌치를 사용하여 나사를 풀고 커버를 열어 주십시오. |
|
|
6 |

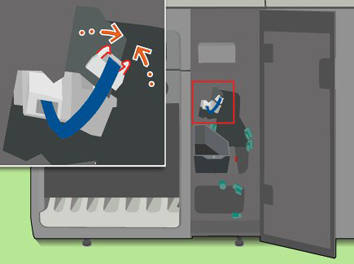

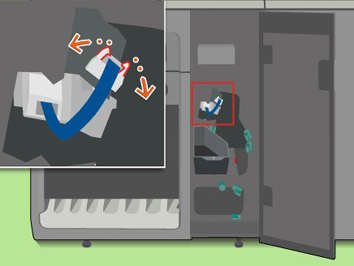

2개의 고정 클립을 열고, 플랫 케이블을 제거해 주십시오. |
|
|
7 |

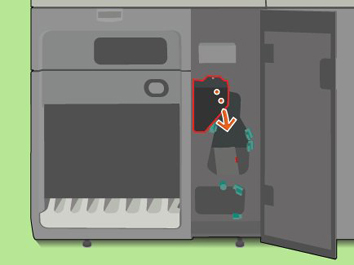

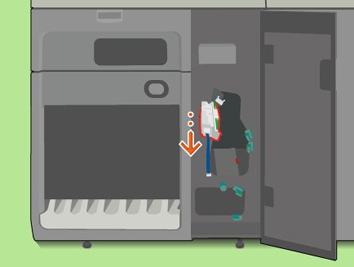

주의:플랫 케이블을 당기지 마십시오. 등록 장치를 당겨 빼냅니다. |
|
|
8 |

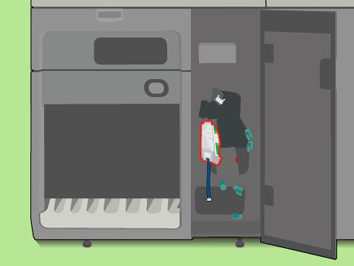

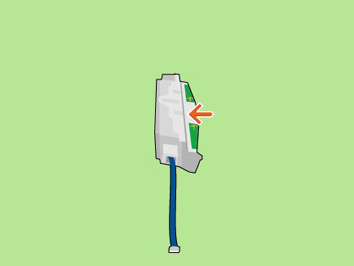

레지스트 유닛에서 용지 찌꺼기를 제거해 주십시오. |
|
|
9 |

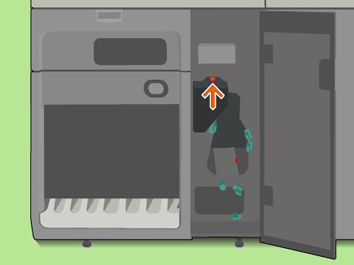

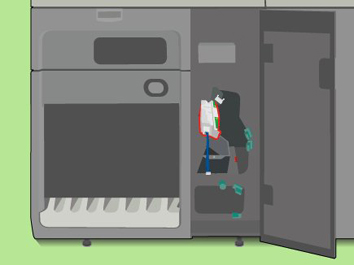

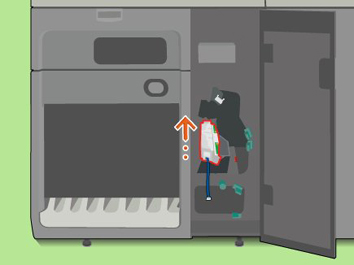

등록 장치를 다시 배치합니다.화살표는 맨 위에 있어야 합니다. |
|
|
10 |

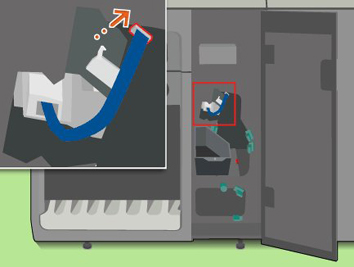

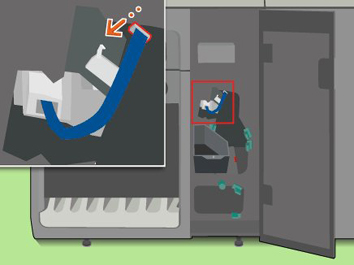

주의:플랫 케이블을 비틀지 마십시오. 플랫 케이블을 연결하고 2개의 고정 클립을 닫아 주십시오. |
|
|
11 |

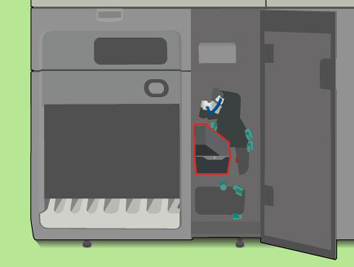

커버를 닫고 소켓 렌치를 사용하여 나사를 조여 주십시오. |
|
|
12 |
전면 도어를 닫아 주십시오. |
|
|
13 |
프린터 제어판에 메시지 [용지 경로에서 모든 용지를 제거했습니까?] 이(가) 표시됩니다.[예] 을(를) 눌러 모든 용지가 제거되었음을 확인합니다. |
