レジストレーションユニットの紙づまりを除去する

1

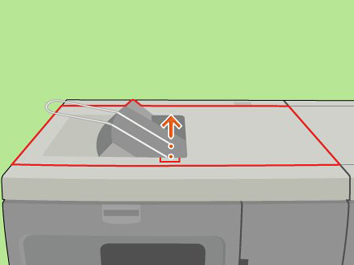

上カバーを開きます。

2

B2 を開いて、つまった用紙を取り除きます。

3

警告: 上カバーを閉じるときは、すき間に指をはさまないように注意してください。

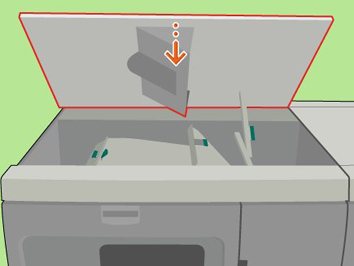

上カバーを閉じます。

4

前カバーを開きます。

5

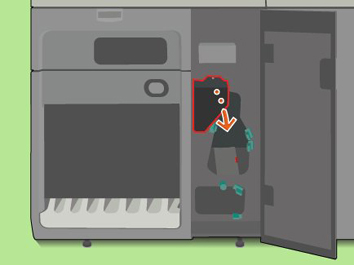

ソケット レンチを使用してネジを緩め、カバーを開きます。

6

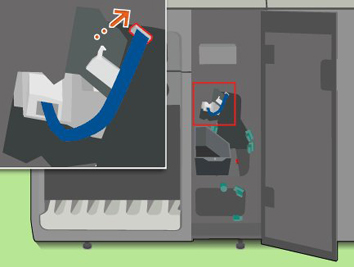

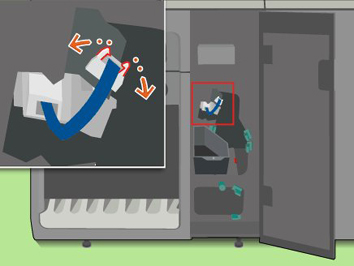

2 つの固定クリップを開き、フラット ケーブルを取り外します。

7

注意： フラット ケーブルを引っ張らないでください。

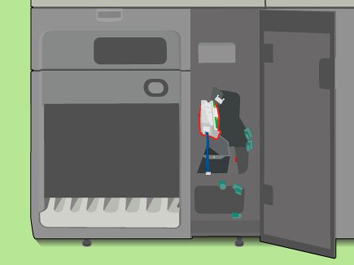

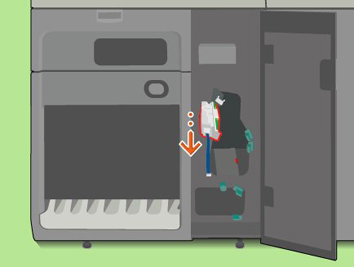

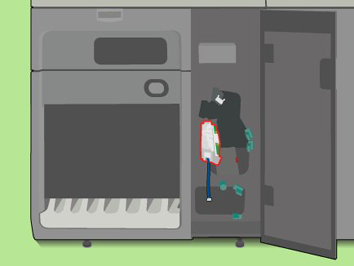

レジストレーション ユニットを引き出します。

8

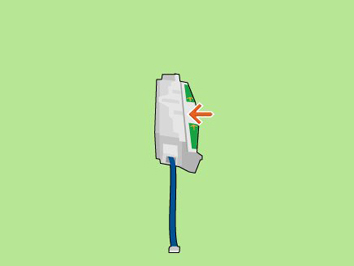

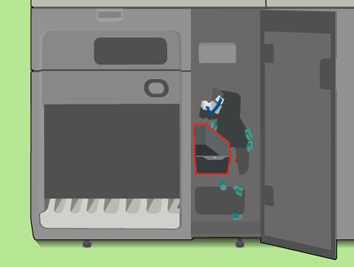

レジストレーション ユニットから用紙をすべて取り除きます。

9

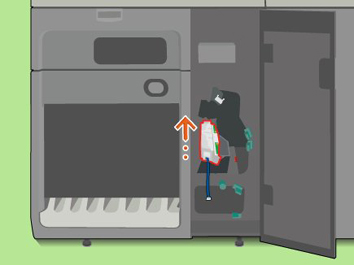

レジストレーション ユニットを元に戻します。 矢印の方向に押し込んでください。

10

注意： フラット ケーブルをねじらないでください。

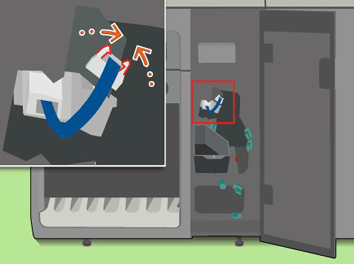

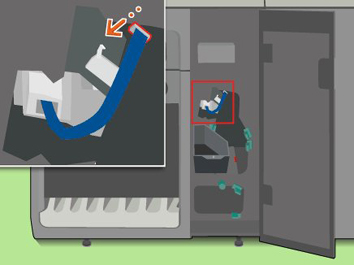

フラット ケーブルを接続し、2 つの固定クリップを閉じます。

11

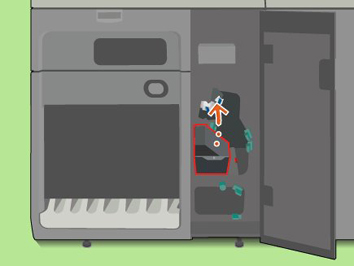

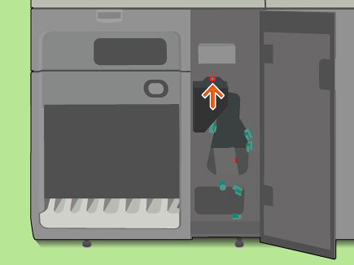

カバーを閉じ、ソケット レンチを使用してネジを締めます。

12

前カバーを閉めます。

13

本製品の操作パネルに「[用紙パスから全ての用紙を取り除きましたか?] 」というメッセージが表示されます。 ［[はい] ］を押して、すべての用紙が取り除かれたことを確認します。
