Un voyant rouge s'allume sur le panneau de commande de l'empileur.
L'imprimante s'arrête et le panneau de commande de l'imprimante affiche l'icône de maintenance rouge
.
Le panneau de commande de l'imprimante affiche un message qui indique un bourrage papier dans l'unité d'enregistrement.
Clé à douille de 5,5
ATTENTION
Seul le personnel formé est autorisé à exécuter cette action, si elle est prise en charge par votre organisation de service.
Indication sur le panneau de commande de l'empileur|
Etape |
Action |
Illustration |
|---|---|---|
|
1 |

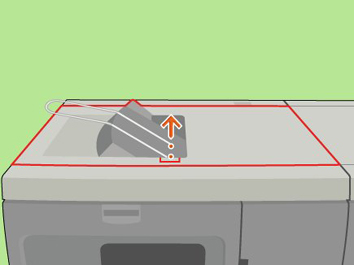

Ouvrez le volet supérieur. |
|
|
2 |

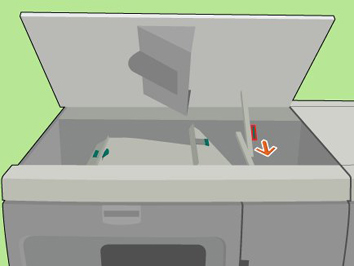

Ouvrez B2 pour retirer le papier bloqué. |
|
|
3 |
Attention : Lors de la fermeture du capot supérieur, veillez à ne pas vous blesser en vous pinçant les doigts. Fermez le capot supérieur. |
|
|
4 |

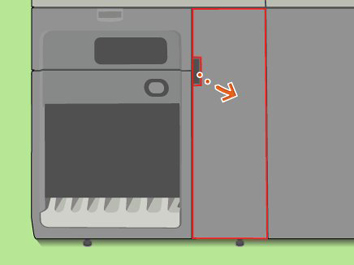

Ouvrez la porte avant. |
|
|
5 |

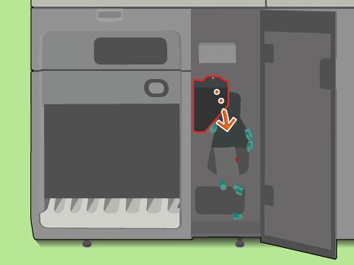

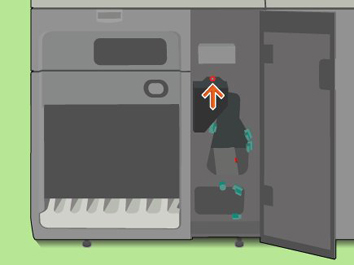

Utilisez la clé à douille pour desserrer la vis et ouvrir le capot. |
|
|
6 |

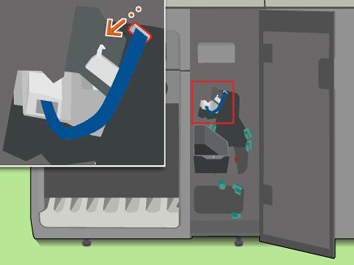

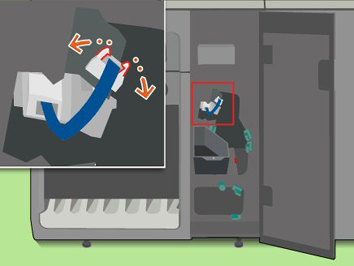

Ouvrez les 2 clips de fixation et débranchez le câble plat. |
|
|
7 |

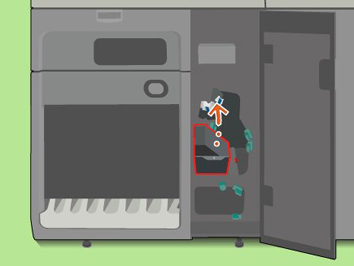

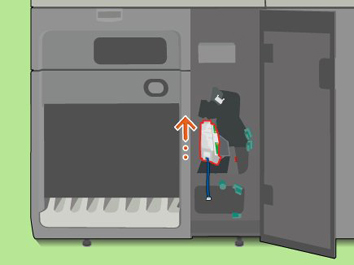

Attention : Ne tirez pas le câble plat. Sortez l'unité d'enregistrement |
|
|
8 |

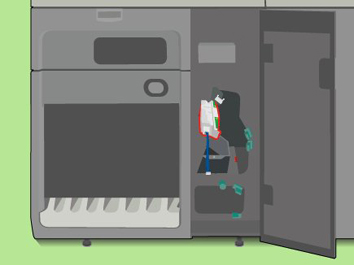

Retirez les morceaux de papier de l'unité d'enregistrement. |
|
|
9 |

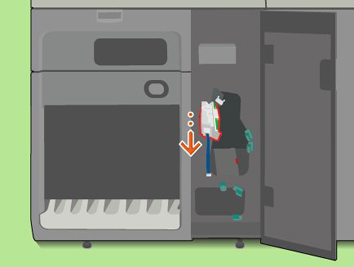

Remettez l'unité d'enregistrement en place. Les flèches doivent être au-dessus. |
|
|
10 |

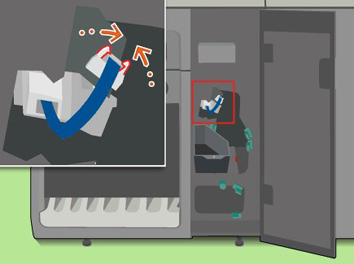

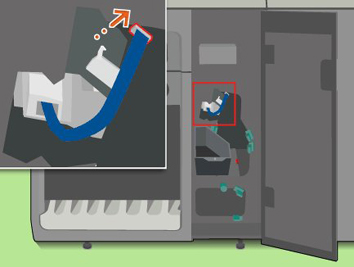

Attention : Ne tordez pas le câble plat. Branchez le câble plat et fermez les 2 clips de fixation. |
|
|
11 |

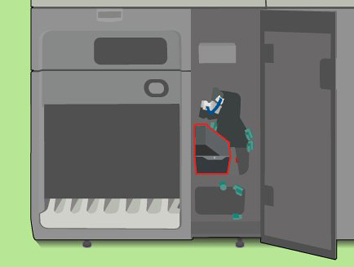

Fermez le capot et utilisez la clé à douille pour serrez la vis. |
|
|
12 |

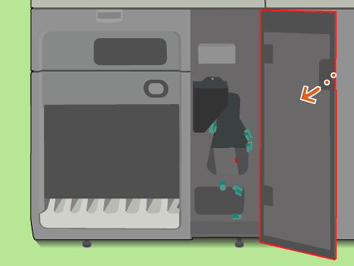

Fermez le capot avant. |
|
|
13 |
Le panneau de commande de l'imprimante affiche le message [Avez-vous retiré toutes les feuilles du trajet papier ?]. Touchez [Oui] pour confirmer que tout le papier a été retiré. |
