En röd lampa tänds vid buntenhetens kontrollpanel.
Skrivaren stoppas och skrivarens manöverpanel visar den röda underhållsikonen
.
Skrivarens manöverpanel visar ett meddelande som talar om att det finns ett papperstopp i registreringsenheten.
Hylsnyckel 5,5
OBSERVER
Endast utbildad personal får utföra den här åtgärden, om det stöds av er serviceorganisation.
Indikatorn vid buntenhetens kontrollpanel|
Steg |
Åtgärd |
Illustration |
|---|---|---|
|
1 |
Öppna övre luckan. |
|
|
2 |
Öppna B2 för att avlägsna papperet som fastnat. |
|
|
3 |
Varning: När du stänger den övre luckan ska du vara försiktig så du inte klämmer fingrarna. Stäng den övre luckan. |
|
|
4 |

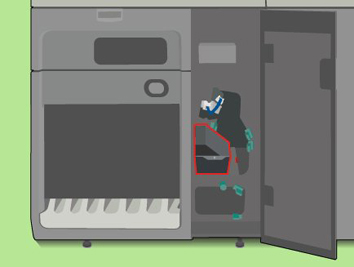

Öppna den främre dörren. |
|
|
5 |
Använd hylsnyckeln för att lossa skruven och öppna höljet. |
|
|
6 |
Öppna de 2 återstående klämmorna och koppla från flatkabeln. |
|
|
7 |
Viktigt: Dra inte i flatkabeln. Dra ut registreringsenheten. |
|
|
8 |
Ta bort pappersbitar från registreringsenheten. |
|
|
9 |
Sätt tillbaka registreringsenheten. Pilarna måste vara överst. |
|
|
10 |
Viktigt: Vrid inte flatkabeln. Anslut flatkabeln och stäng de 2 återstående klämmorna. |
|
|
11 |
Stäng höljet och använd hylsnyckeln för att dra åt skruven. |
|
|
12 |
Stäng den främre luckan. |
|
|
13 |
Skrivarens manöverpanel visar meddelandet [Tog du bort alla ark från pappersbanan?]. Tryck på [Ja] för att bekräfta att allt papper har tagits bort. |
