Een rode LED gaat branden op het bedieningspaneel van de stapeleenheid.
De printer stopt en op het bedieningspaneel van de printer wordt het rode onderhoudspictogram
weergegeven.
Op het bedieningspaneel van de printer wordt aangegeven dat er papier is vastgelopen in de registratie-eenheid.
Dopsleutel 5.5
VOORZICHTIG
Deze handeling mag alleen worden uitgevoerd door getraind personeel, als dit wordt ondersteund door uw serviceorganisatie.
Indicatie op het bedieningspaneel van de stapeleenheid|
Stap |
Handeling |
Illustratie |
|---|---|---|
|
1 |
Open de bovenklep. |
|
|
2 |

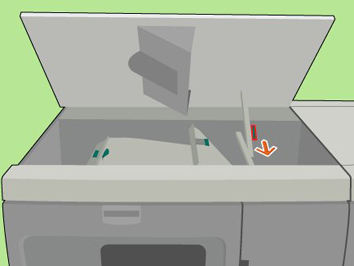

Open B2 om het vastgelopen papier te verwijderen. |
|
|
3 |

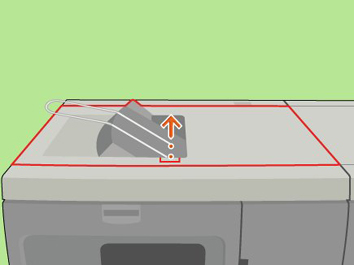

Waarschuwing: Zorg er bij het sluiten van de bovenklep voor dat uw vingers niet bekneld raken. Sluit de bovenklep. |
|
|
4 |
Open de deur aan de voorzijde. |
|
|
5 |

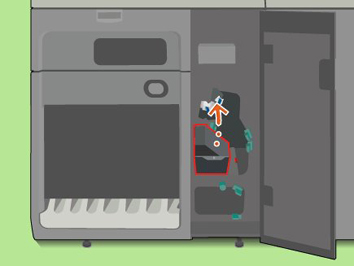

Gebruik de dopsleutel om de schroef los te draaien en de klep te openen. |
|
|
6 |

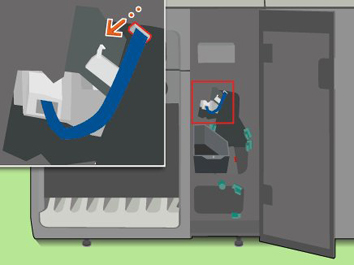

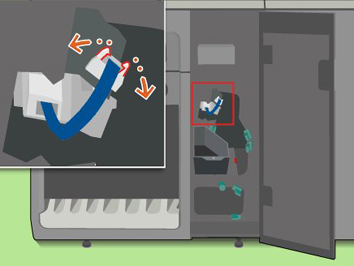

Open de twee bevestigingsklemmen en maak de platte kabel los. |
|
|
7 |

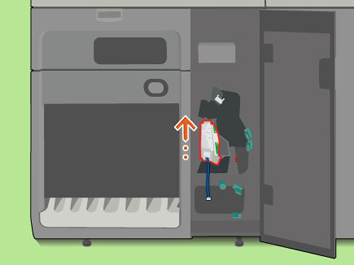

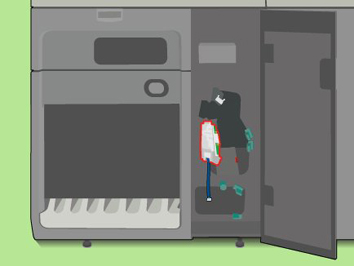

Let op: Trek niet aan de platte kabel. Trek de registratie-eenheid naar buiten. |
|
|
8 |
Verwijder al het papier uit de registratie-eenheid. |
|
|
9 |

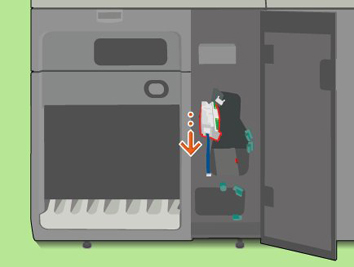

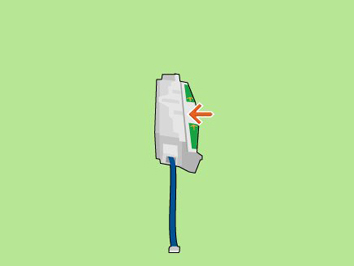

Plaats de registratie-eenheid terug. De pijlen moeten zich aan de bovenzijde bevinden. |
|
|
10 |

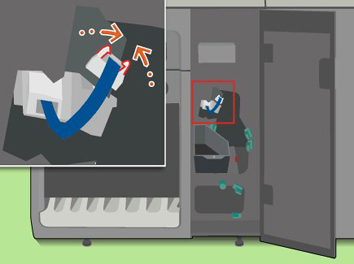

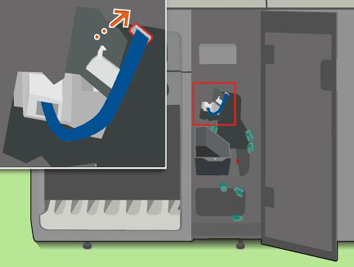

Let op: Draai de platte kabel niet. Sluit de platte kabel aan en sluit de twee bevestigingsklemmen. |
|
|
11 |

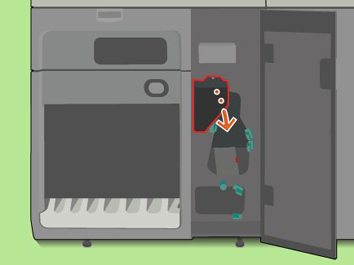

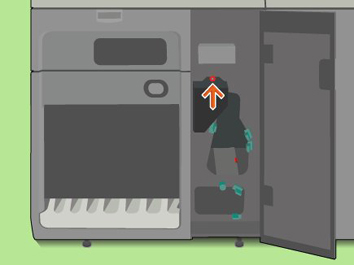

Sluit de klep en gebruik de dopsleutel om de schroef vast te draaien. |
|
|
12 |
Sluit de voordeur. |
|
|
13 |
Op het bedieningspaneel van de printer wordt het bericht [Hebt u alle vellen uit het papierpad verwijderd?] weergegeven. Druk op [Ja] om te bevestigen dat al het papier is verwijderd. |
