Si accende un LED rosso sul pannello di controllo impilatrice.
La stampante si arresta e sul pannello di controllo della stampante viene visualizzata l'icona di manutenzione rossa
.
Sul pannello di controllo della stampante viene visualizzato un messaggio che indica un inceppamento della carta nell'unità di registrazione.
Chiave esagonale da 5,5
ATTENZIONE
Tale operazione può essere eseguita solo da personale esperto, se supportato dall'organizzazione di assistenza del cliente.
Indicazione sul pannello di controllo impilatrice|
Passaggio |
Operazione |
Figura |
|---|---|---|
|
1 |
Aprire il coperchio superiore. |
|
|
2 |
Aprire B2 per rimuovere la carta inceppata. |
|
|
3 |

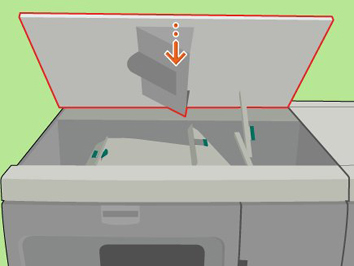

Attenzione: Quando si chiude il coperchio superiore, fare attenzione a non intrappolare le dita. Chiudere il coperchio superiore. |
|
|
4 |

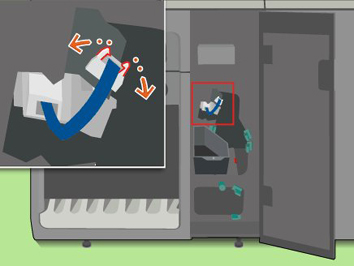

Aprire lo sportello anteriore. |
|
|
5 |
Utilizzare la chiave esagonale per allentare la vite e aprire il coperchio. |
|
|
6 |
Aprire le 2 clip di fissaggio e scollegare il cavo piatto. |
|
|
7 |
Attenzione: Non tirare il cavo piatto. Estrarre l'unità di registrazione. |
|
|
8 |
Rimuovere eventuali pezzi di carta dall'unità di registrazione. |
|
|
9 |
Risposizionare l'unità di registrazione. Le frecce devono trovarsi nella parte superiore. |
|
|
10 |
Attenzione: Non attorcigliare il cavo piatto. Collegare il cavo piatto e chiudere le 2 clip di fissaggio. |
|
|
11 |
Chiudere il coperchio e utilizzare la chiave esagonale per serrare la vite. |
|
|
12 |
Chiudere lo sportello anteriore. |
|
|
13 |
Il pannello di controllo della stampante visualizza il messaggio [Sono stati rimossi tutti i fogli dal percorso carta?]. Toccare [Sì] per confermare che tutta la carta è stata rimossa. |
