Egy piros LED kezd el világítani a lerakó kezelőpaneljén.
A nyomtató leáll, és a nyomtató kezelőpaneljén megjelenik a piros karbantartási ikon
.
A nyomtató kezelőpaneljén egy üzenet tájékoztat arról, hogy papírelakadás történt a regisztrációs egységben.
5,5-ös csőkulcs
VIGYÁZAT
Csak kiképzett személyzet végezheti el ezt a műveletet, ha van ilyen a karbantartó szervezetükben.
Jelzés a lerakó kezelőpaneljén|
Lépés |
Művelet |
Ábra |
|---|---|---|
|
1 |

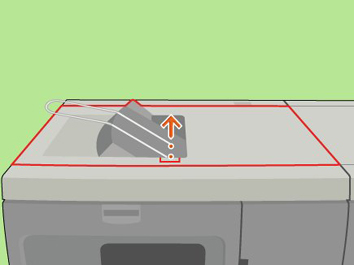

Nyissa ki a felső borítást. |
|
|
2 |
Nyissa ki a B2 helyet az elakadt papír eltávolításához. |
|
|
3 |

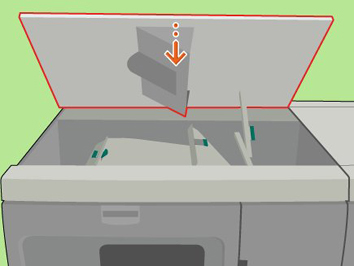

Vigyázat: A felső borítás becsukásakor vigyázzon, hogy ne csípje oda az ujját. Csukja le a felső borítást. |
|
|
4 |

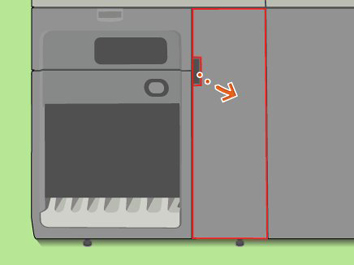

Nyissa ki az első ajtót. |
|
|
5 |

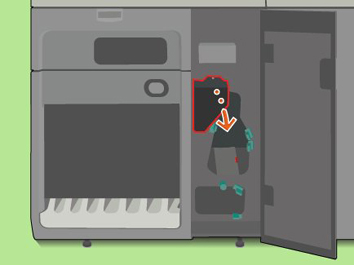

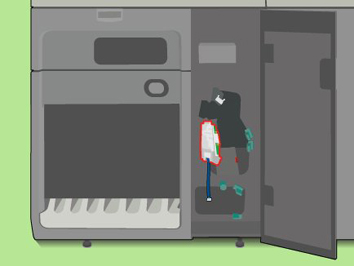

A csavarok megoldásához és a borítás kinyitásához használja a csőkulcsot. |
|
|
6 |

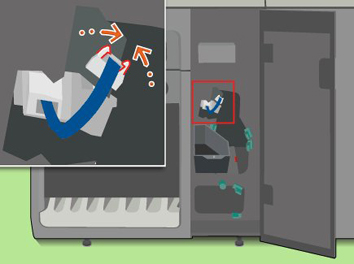

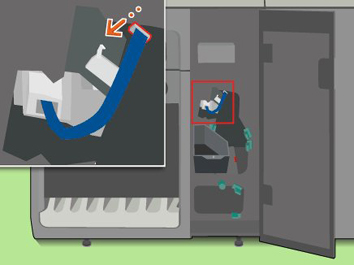

Nyissa ki a két rögzítőkapcsot és oldja le a szalagkábelt. |
|
|
7 |

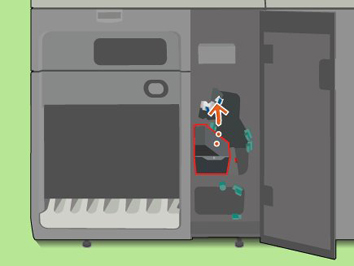

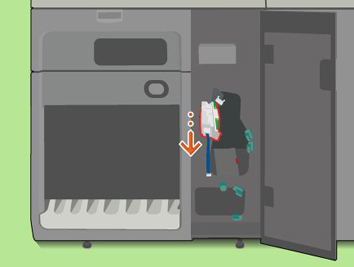

Figyelem: Ne húzza meg a szalagkábelt. Húzza ki a regisztrációs egységet. |
|
|
8 |

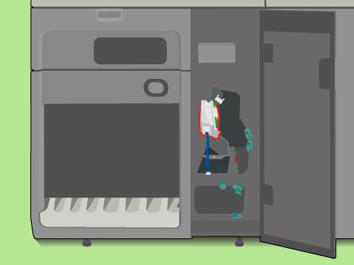

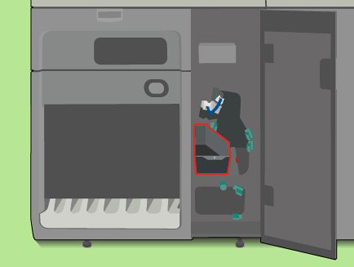

Távolítsa el az összes papírdarabot a regisztrációs egységből. |
|
|
9 |

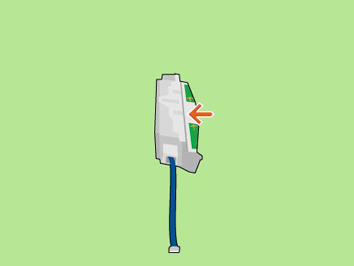

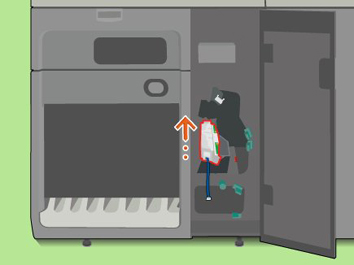

Tegye vissza a regisztrációs egységet. A nyilaknak felül kell lenniük. |
|
|
10 |

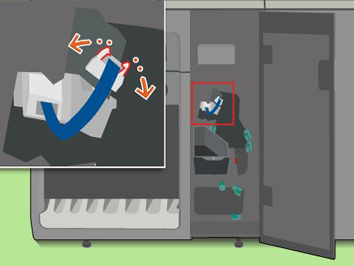

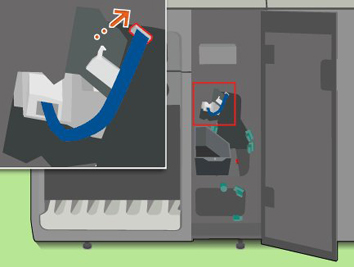

Figyelem: A szalagkábel ne legyen megcsavarodva. Csatlakoztassa a szalagkábelt és csukja be a két rögzítőkapcsot. |
|
|
11 |

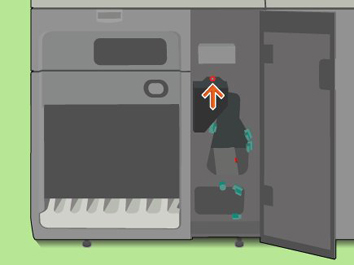

Csukja be a borítást és a csavar megszorításához használja a csőkulcsot. |
|
|
12 |

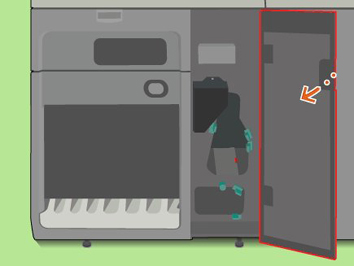

Csukja be az első ajtót. |
|
|
13 |
A nyomtató kezelőpaneljén a következő üzenet lesz olvasható: [Eltávolította az összes lapot a papírútról?]. Érintse meg az [Igen] gombot annak megerősítéséhez, hogy minden papírdarab el lett távolítva. |
