Un LED rojo se ilumina en el panel de control del apilador.
La impresora se detiene y en el panel de control de la impresora aparece el icono de mantenimiento en rojo
.
En el panel de control de la impresora aparece un mensaje que indica que hay un atasco de papel en la unidad de registro.
Llave de cubo 5.5
ATENCIÓN
Solo el personal con la debida formación puede realizar esta acción, si es compatible con su organización de servicio técnico.
Indicación en el panel de control del apilador|
Paso |
Acción |
Ilustración |
|---|---|---|
|
1 |

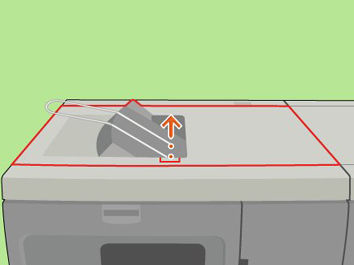

Abra la cubierta superior. |
|
|
2 |

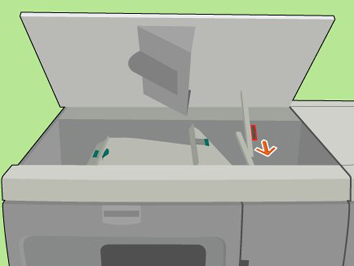

Abra B2 para extraer papel atascado. |
|
|
3 |
Precaución: Para evitar lesiones personales, tenga cuidado con los dedos al cerrar la cubierta superior. Cierre la cubierta superior. |
|
|
4 |

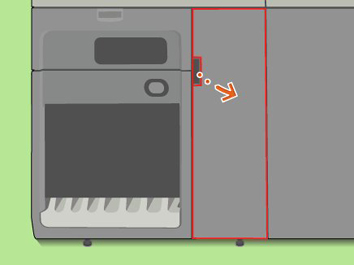

Abra la puerta frontal. |
|
|
5 |

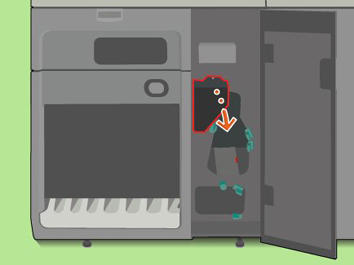

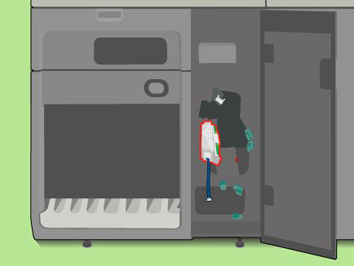

Use la llave de cubo para soltar el tornillo y abrir la cubierta. |
|
|
6 |

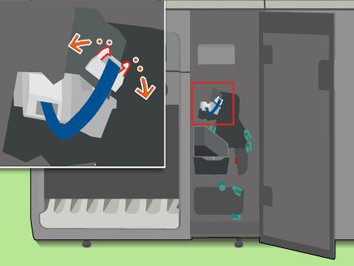

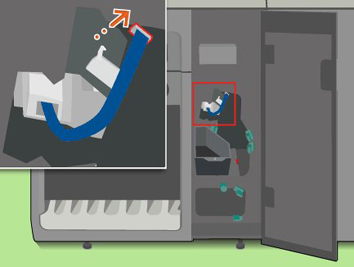

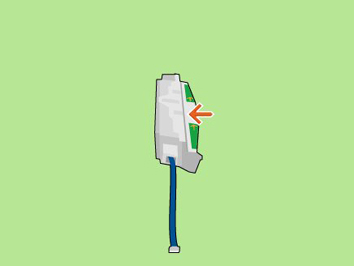

Abra los 2 fijadores y desconecte el cable plano. |
|
|
7 |

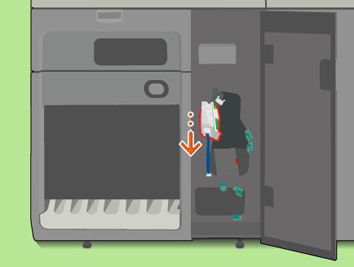

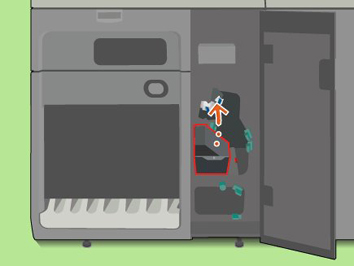

Atención: No tire del cable plano. Extraiga la unidad de registro. |
|
|
8 |

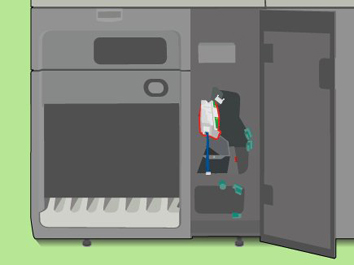

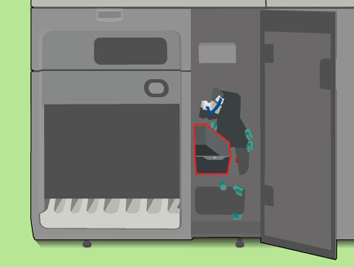

Retire los fragmentos de papel de la unidad de registro. |
|
|
9 |

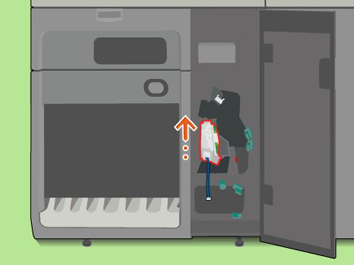

Vuelva a colocar la unidad de registro. Las flechas deben estar en la parte superior. |
|
|
10 |

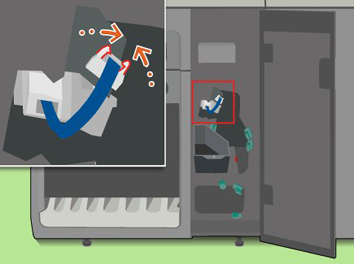

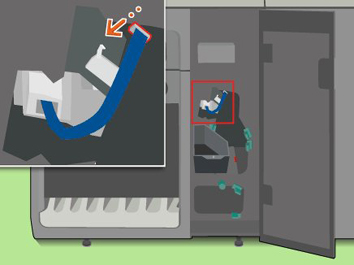

Atención: No doble el cable plano. Conecte el cable plano y cierre los dos fijadores. |
|
|
11 |

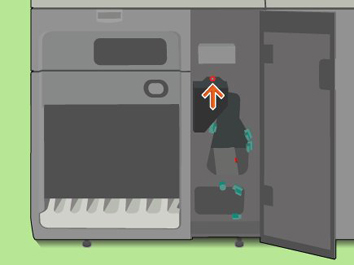

Cierre la cubierta y use la llave de cubo para apretar el tornillo. |
|
|
12 |

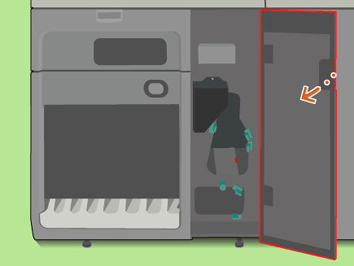

Cierre la puerta frontal. |
|
|
13 |
En el panel de control aparecerá el mensaje [¿Ha quitado todas las hojas de la trayectoria de papel?]. Toque [Sí] para confirmar que se ha retirado todo el papel. |
