Eine rote LED leuchtet auf dem Bedienfeld des Staplers.
Der Drucker hält an und auf dem Bedienfeld des Druckers wird das rote Wartungssymbol
angezeigt.
Auf dem Bedienfeld des Druckers wird eine Meldung angezeigt, die auf einen Papierstau in der Registrations-Einheit verweist.
Steckschlüssel 5.5
ACHTUNG
Diese Maßnahme darf nur von geschultem Personal ausgeführt werden, wenn dies von Ihrem Kundendienst unterstützt wird.
Anzeige auf dem Bedienfeld des Staplers|
Schritt |
Maßnahme |
Abbildung |
|---|---|---|
|
1 |

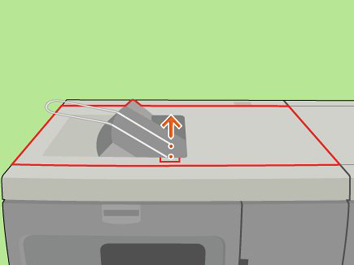

Öffnen Sie die obere Abdeckung. |
|
|
2 |
Öffnen Sie B2, um das gestaute Papier zu entfernen. |
|
|
3 |

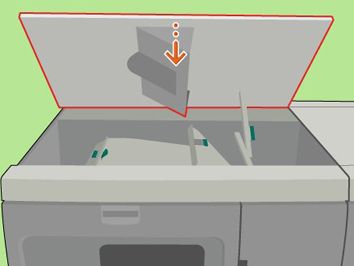

Vorsicht: Gehen Sie beim Schließen der oberen Abdeckung vorsichtig vor, damit Sie sich nicht die Finger klemmen. Schließen Sie die obere Abdeckung. |
|
|
4 |

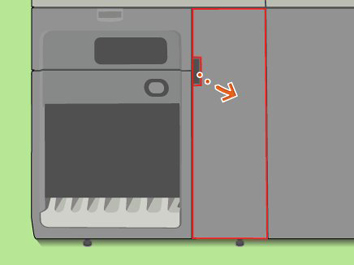

Öffnen Sie die vordere Tür. |
|
|
5 |

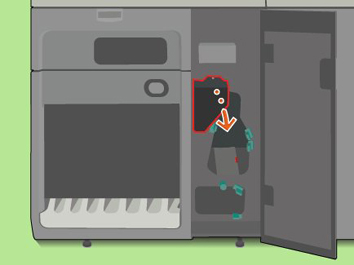

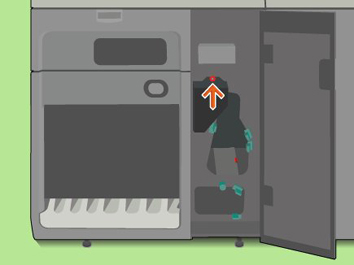

Verwenden Sie den Steckschlüssel, um die Schraube zu lösen und die Abdeckung zu öffnen. |
|
|
6 |

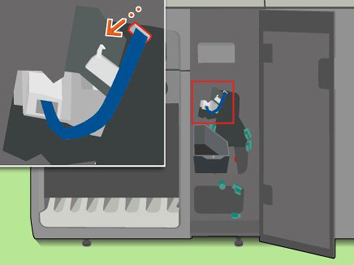

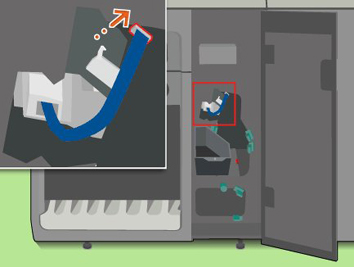

Öffnen Sie die beiden Klemmen, und ziehen Sie das Flachbandkabel ab. |
|
|
7 |

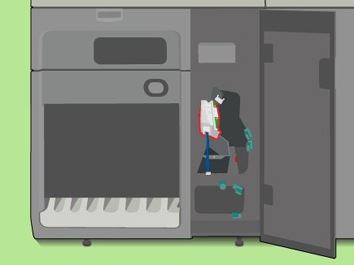

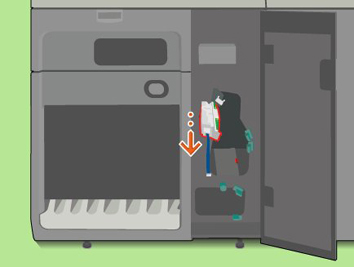

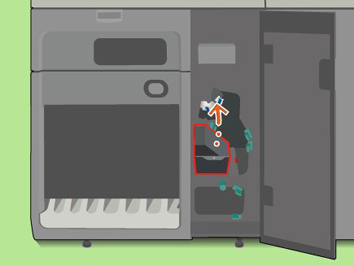

Achtung: Ziehen Sie nicht am Flachbandkabel. Ziehen Sie die Registrations-Einheit heraus. |
|
|
8 |

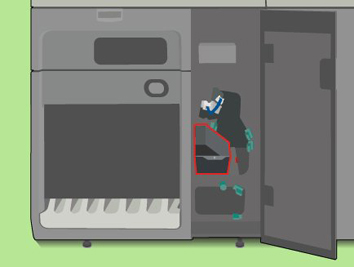

Entfernen Sie sämtliches Papier aus der Registrations-Einheit. |
|
|
9 |

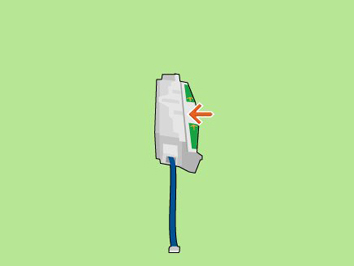

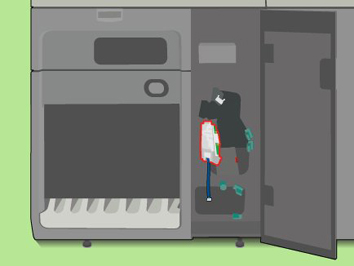

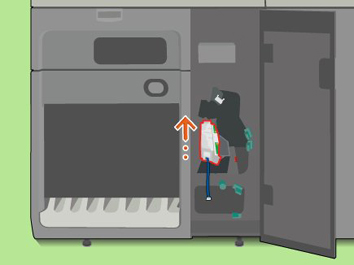

Setzen Sie die Registrations-Einheit wieder ein. Die Pfeile müssen sich oben befinden. |
|
|
10 |

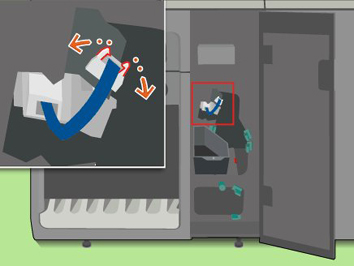

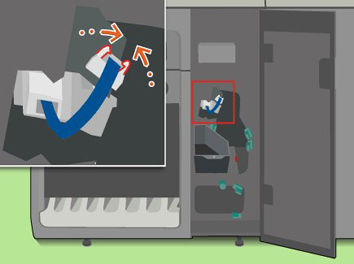

Achtung: Verdrehen Sie das Flachbandkabel nicht. Schließen Sie das Flachbandkabel an, und schließen Sie die beiden Klemmen. |
|
|
11 |
Schließen Sie die Abdeckung, und verwenden Sie den Steckschlüssel zum Festziehen der Schraube. |
|
|
12 |

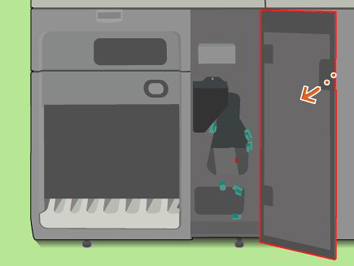

Schließen Sie die vordere Tür. |
|
|
13 |
Auf dem Bedienfeld des Druckers wird die Meldung [Wurden alle Blätter aus dem Papierpfad entfernt?] angezeigt. Berühren Sie [Ja], um zu bestätigen, dass sämtliches Papier entfernt wurde. |
