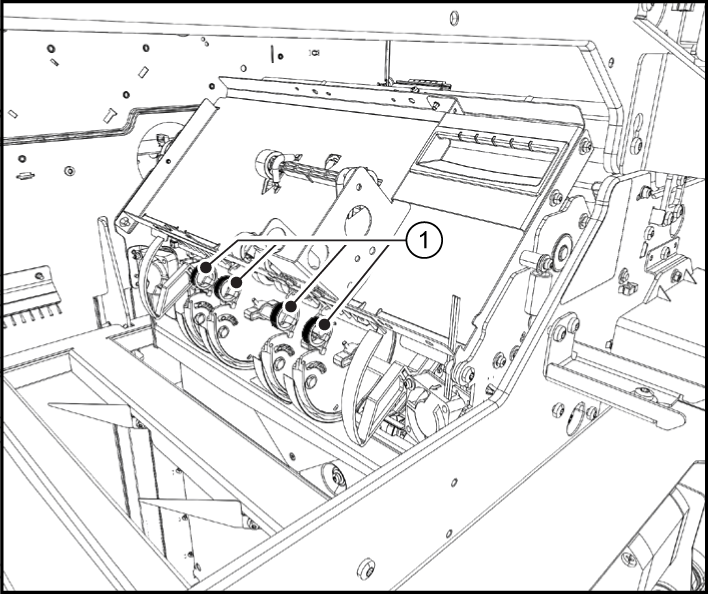

Cztery pierścienie przerzucające (oznaczone na ilustracji poniżej symbolem (1)) należy wymienić, gdy jakość układania stosu jest niska lub są one znacząco zużyte. Pierścienie przerzucające mieszczą się pod pokrywą przednią.

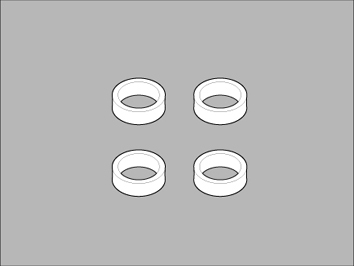

Cztery nowe pierścienie przerzucające
PRZESTROGA
Do przeprowadzenie tych czynności, jeżeli są przeprowadzane przez daną organizację serwisową, upoważniony jest tylko przeszkolony personel.

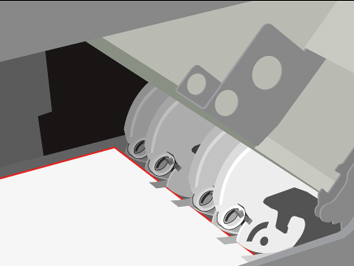

Lokalizacja pierścieni przerzucających|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |

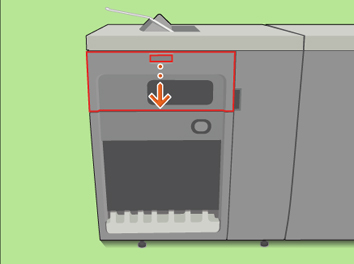

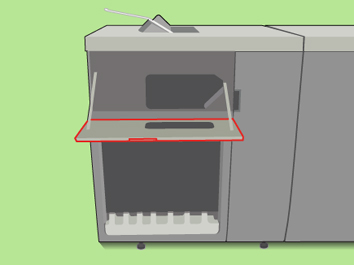

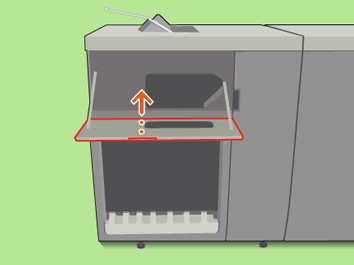

Otwórz przednią pokrywę. |
|
|
2 |

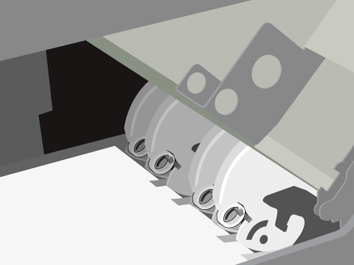

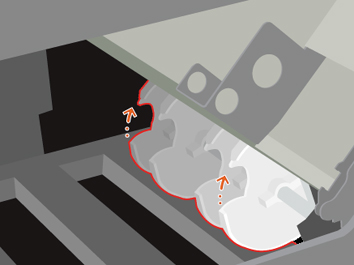

Jeżeli zachodzi potrzeba, obróć kółko przerzucające, aby uzyskać dostęp do pierścieni. |
|
|
3 |

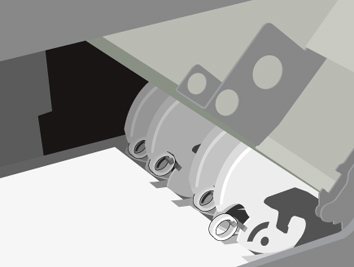

Połóż na tacy stosu arkusz A3/Tabloid, aby zapobiec wpadnięciu części do układarki. |
|
|
4 |

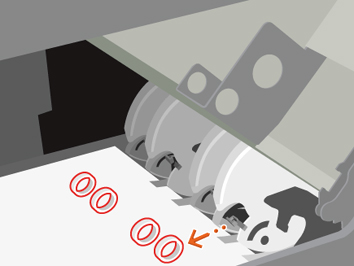

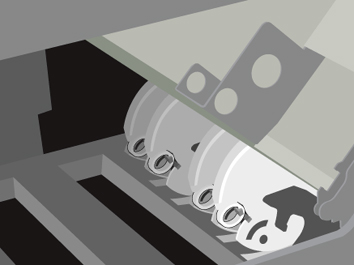

Wyjmij po kolei pierścienie przerzucające. |
|
|
5 |

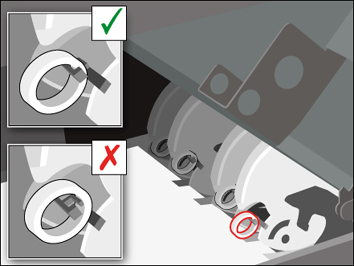

Włóż po kolei nowe pierścienie przerzucające. Sprawdź, czy pierścienie przerzucające swobodnie się obracają. |
|
|
6 |
Zdejmij arkusz z tacy stosu. |
|
|
7 |

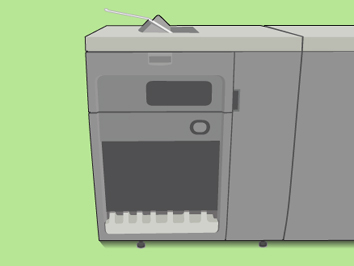

Następnie należy zamknąć przednią pokrywę. |
|
