フリップユニットのフリップリングの交換

このタスクについて

積載の品質が良くないときや、フリップリングが著しく磨耗しているときは、4 個のフリップリング（次の図の (1) を参照）を交換します。フリップリングの位置は、前カバーを開けると確認できます。

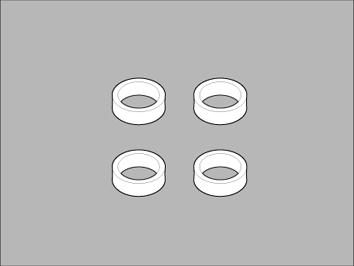

4 個の新しいフリップリング

注意

サービス組織からのサポートを受けている場合は、訓練を受けた担当者のみが、この対処を行うことができます。

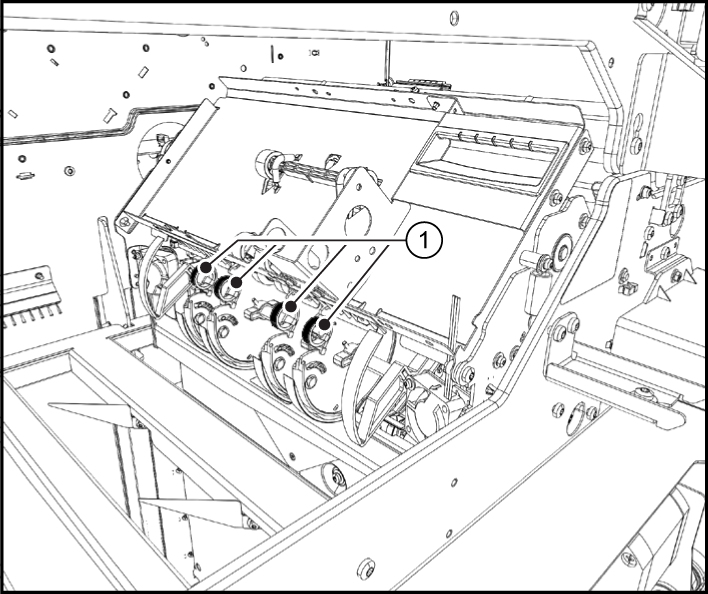

フリップリングの場所

表 1. フリップリングを交換する
手順	操作	図

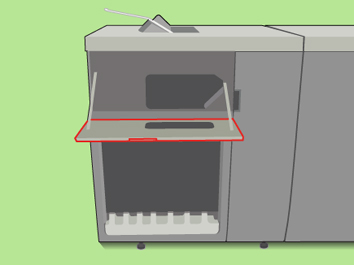

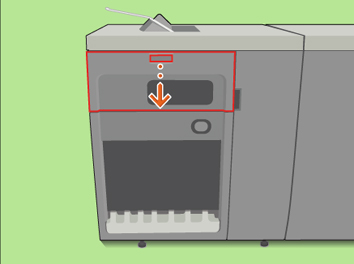

1	前カバーを開きます。

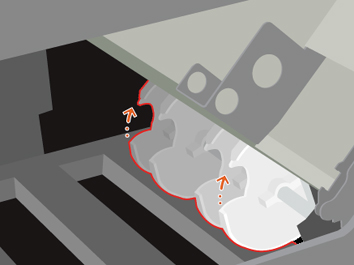

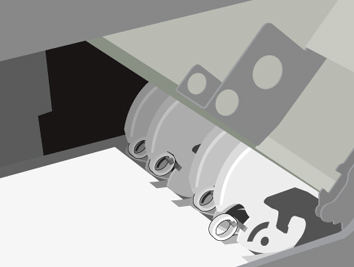

2	必要に応じて、フリップホイールを回して、フリップリングに到達できるようにします。

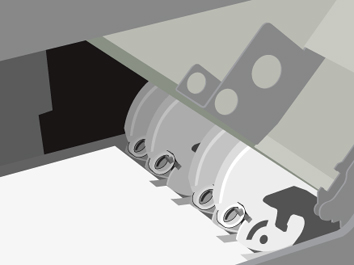

3	部品が大容量スタッカー内部に落ちることを防ぐために、積載トレイに A3/11" x 17" 用紙をセットします。

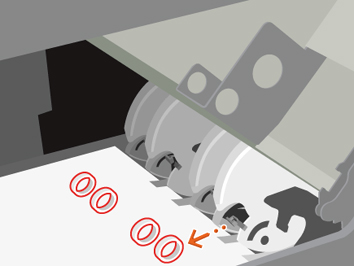

4	フリップリングを 1 つずつ取り外します。

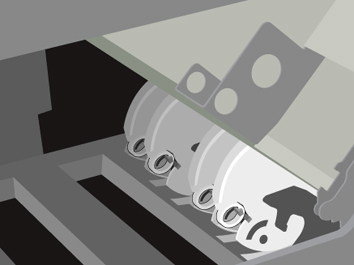

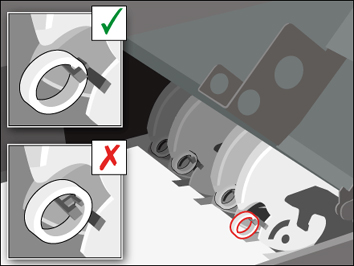

5	新しいフリップリングを 1 つずつ取り付けます。フリップリングを自由に回せるかを確認します。

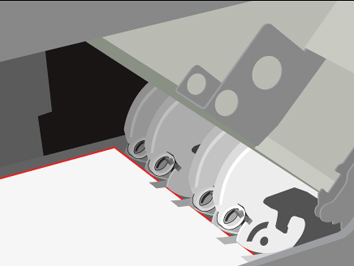

6	積載トレイから用紙を取り出します。

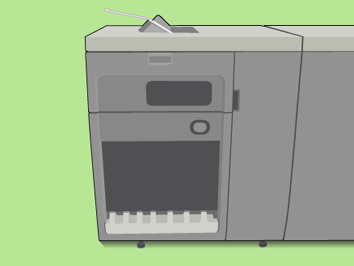

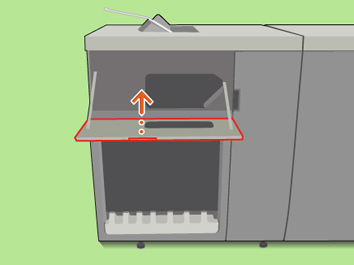

7	前カバーを閉じます。
