Замените 4 поворотных кольца (отмечены значком (1) на иллюстрации ниже) в случае низкого качества укладки, а также в случае, если поворотные кольца сильно изношены. Поворотные кольца закрыты передней крышкой.

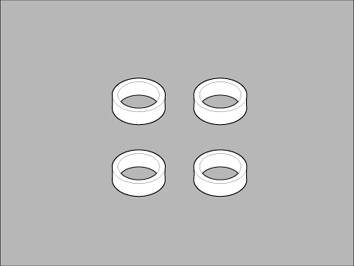

4 новых поворотных кольца
ВНИМАНИЕ
Только специально обученным сотрудникам разрешается выполнять это действие при условии, что это согласовано с сервисной организацией.

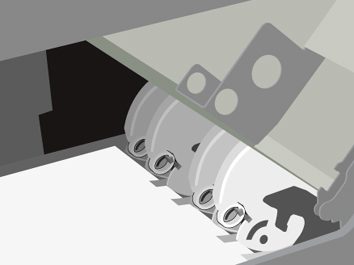

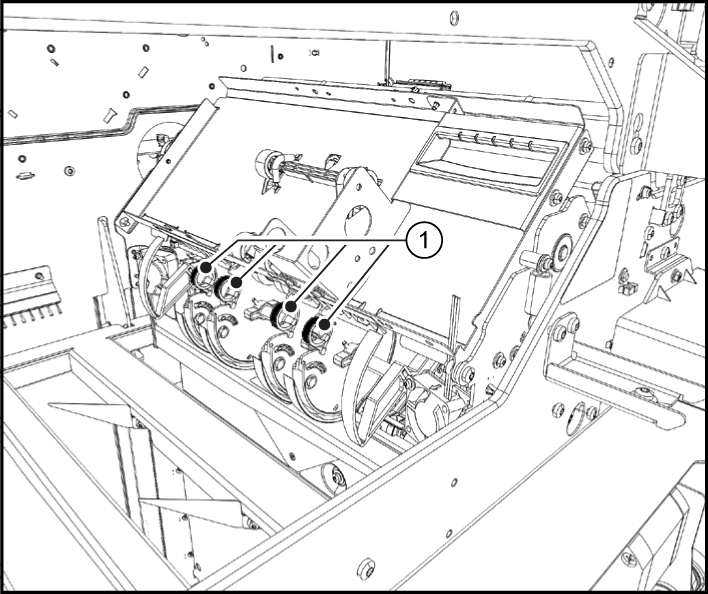

Местоположение поворотных колец|
Номер п/п |
Действие |
Иллюстрация |
|---|---|---|
|
1 |

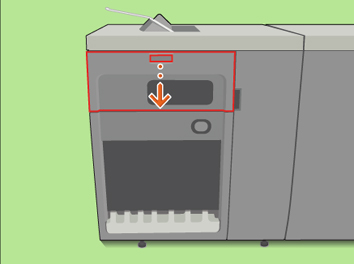

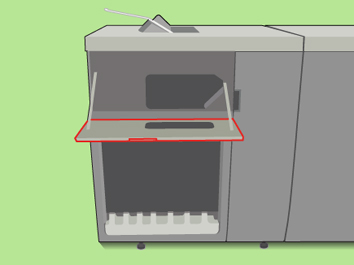

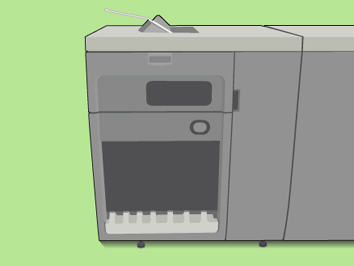

Откройте переднюю крышку. |
|
|
2 |

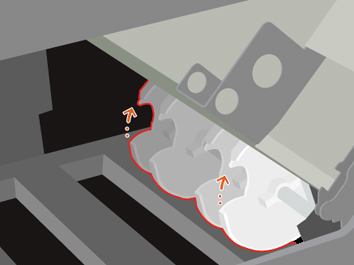

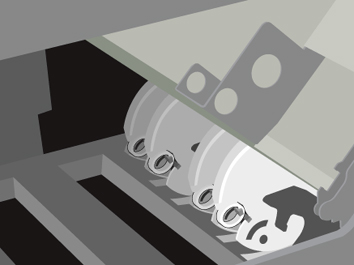

Если требуется, поверните поворотное колесо, чтобы добраться до поворотных колец. |
|
|
3 |

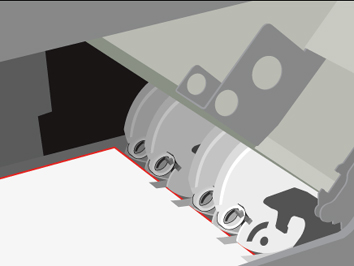

Поместите лист формата A3/Tabloid на лоток укладчика во избежание падения в укладчик деталей. |
|
|
4 |

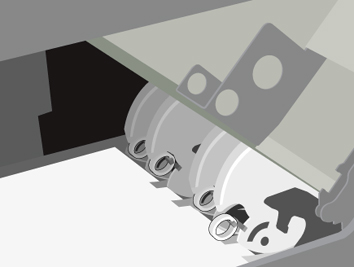

По одному снимите поворотные кольца. |
|
|
5 |

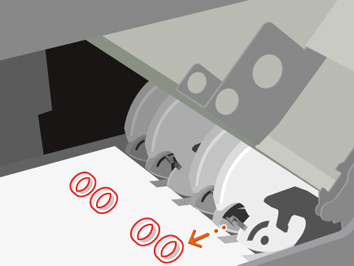

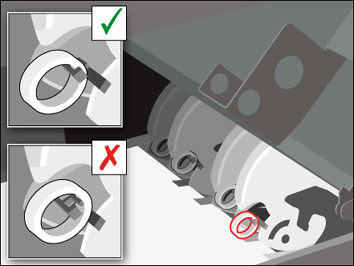

По одному установите новые поворотные кольца. Удостоверьтесь, что поворотные кольца свободно вращаются. |
|
|
6 |
Уберите лист с лотка укладчика. |
|
|
7 |
Закройте переднюю крышку. |
|
