Sostituire i quattro anelli di ribaltamento (indicati con (1) nella figura seguente) quando la qualità dell'impilatura non è adeguata o quando sono molto usurati. Gli anelli di ribaltamento si trovano dietro il coperchio anteriore.
Quattro nuovi anelli di ribaltamento
ATTENZIONE
Tale operazione può essere eseguita solo da personale esperto, se supportato dall'organizzazione di assistenza del cliente.
Posizione degli anelli di ribaltamento|
Passaggio |
Operazione |
Illustrazione |
|---|---|---|
|
1 |

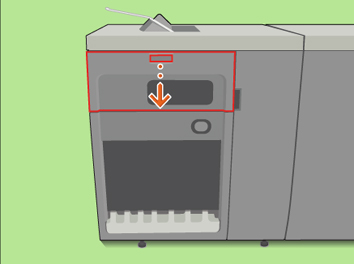

Aprire il coperchio anteriore. |
|
|
2 |
Se necessario, ruotare la ruota ribaltabile per accedere agli anelli. |
|
|
3 |
Inserire un foglio A3/Tabloid nel vassoio risma per impedire che eventuali elementi cadano all'interno dell'impilatrice. |
|
|
4 |
Rimuovere gli anelli di ribaltamento uno alla volta. |
|
|
5 |
Posizionare i nuovi anelli di ribaltamento uno alla volta. Verificare che gli anelli di ribaltamento possano ruotare liberamente. |
|
|
6 |
Rimuovere il foglio dal vassoio risma. |
|
|
7 |
Chiudere il coperchio anteriore. |
|
