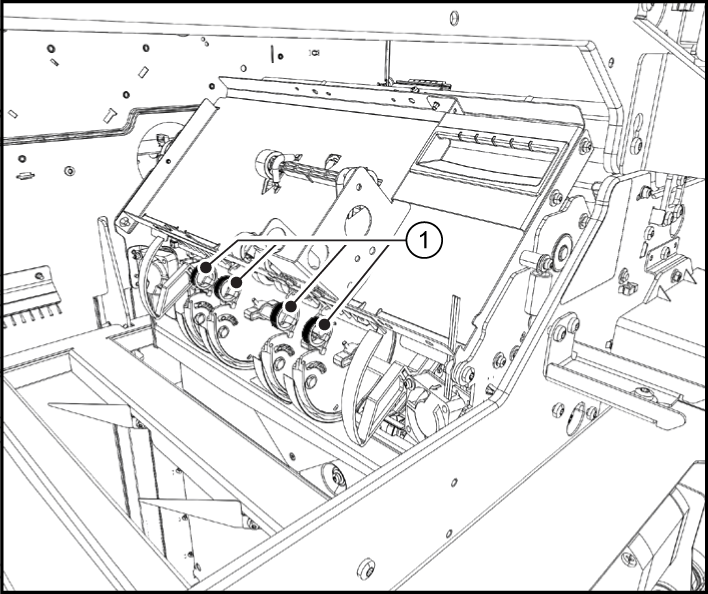

Remplacez les quatre anneaux de retournement (indiqués par (1) dans l'illustration ci-dessous) lorsque la qualité d'empilage n'est pas OK ou lorsque les bagues de retournement sont usées de manière significative. Les anneaux de retournement sont situés derrière le capot avant.

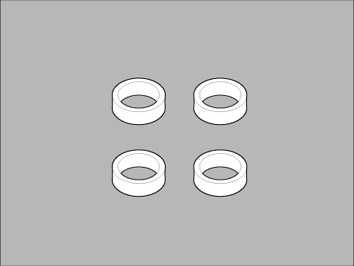

Quatre nouvelles anneaux de retournement
ATTENTION
Seul le personnel formé est autorisé à exécuter cette action, si elle est prise en charge par votre organisation de service.

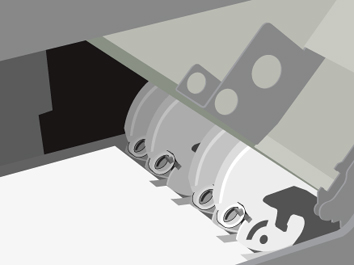

Emplacement des anneaux de retournement|
Etape |
Action |
Illustration |
|---|---|---|
|
1 |

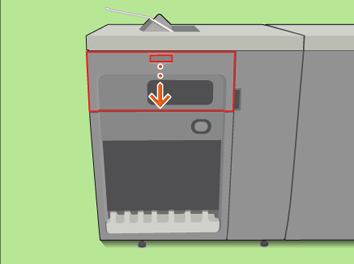

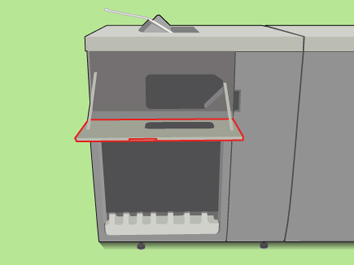

Ouvrez le capot avant. |
|
|
2 |

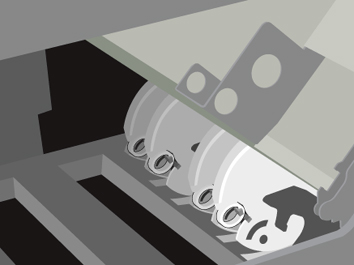

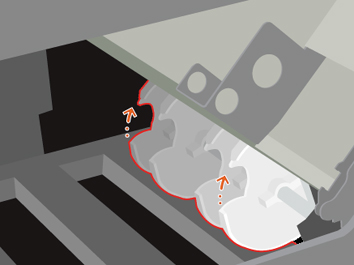

Si nécessaire, pivotez la roue de retournement pour accéder aux anneaux de retournement. |
|
|
3 |

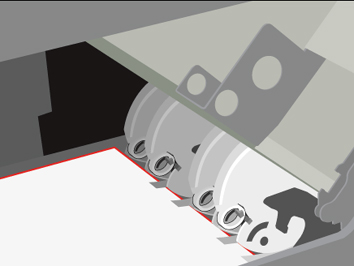

Placez une feuille A3/Tabloid sur le bac d'empilage pour éviter que des morceaux tombent dans l'empileur. |
|
|
4 |

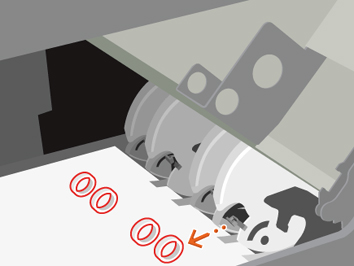

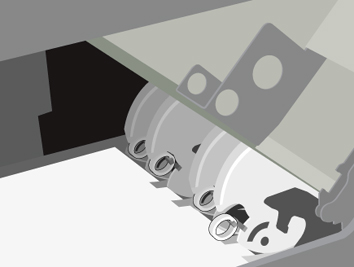

Retirez les anneaux de retournement une par une. |
|
|
5 |

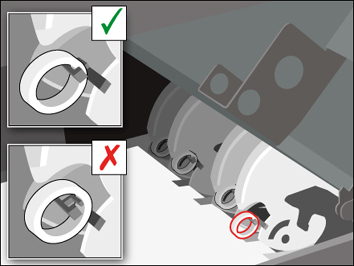

Placez les nouvelles anneaux de retournement une par une. Vérifiez si les anneaux de retournement peuvent pivoter librement. |
|
|
6 |
Retirez la feuille du bac d'empilage. |
|
|
7 |

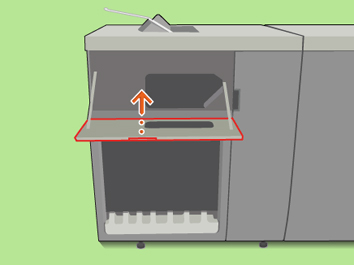

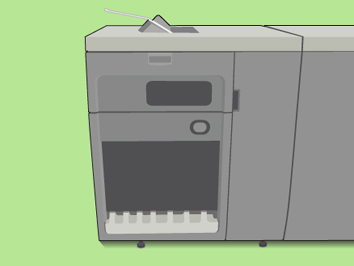

Fermez la porte avant. |
|
