На панели управления вы увидите, когда требуется удалить бумагу из TTF.
Когда на панели управления появится сообщение [Нажмите кнопку «Далее», чтобы разблокировать дверцу.], нажмите [Далее].
Дождитесь, пока принтер будет отключен.
Наденьте жаростойкие перчатки.
Жаростойкие перчатки
Торцовый ключ
Новый спиральный очиститель
ВНИМАНИЕ
Необходимо использовать жаростойкие перчатки.
Требуемые инструментыВНИМАНИЕ
При удалении бумаги из TTF необходимо использовать жаростойкие перчатки.
|
Шаг |
Действие |
Иллюстрация |
|---|---|---|
|
1 |
[Откройте переднюю дверцу.] |
|
|
2 |

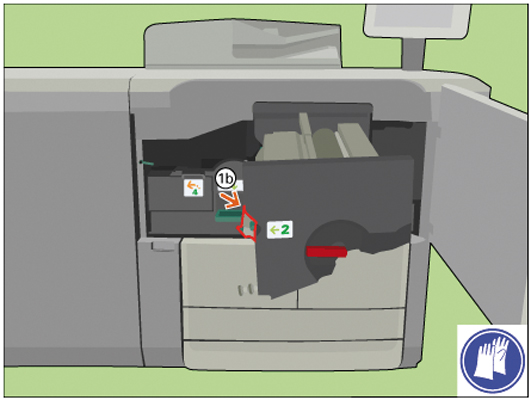

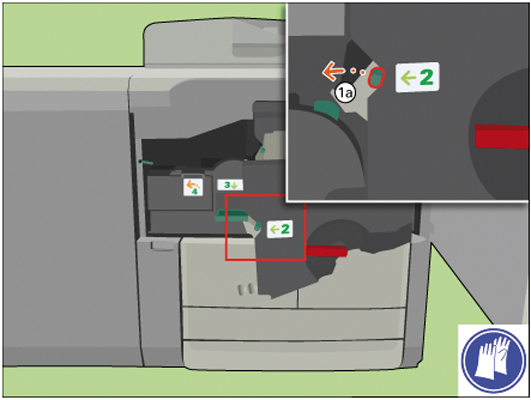

[С помощью торцового ключа ослабьте 2 крепежных зажима.] |
|
|
3 |

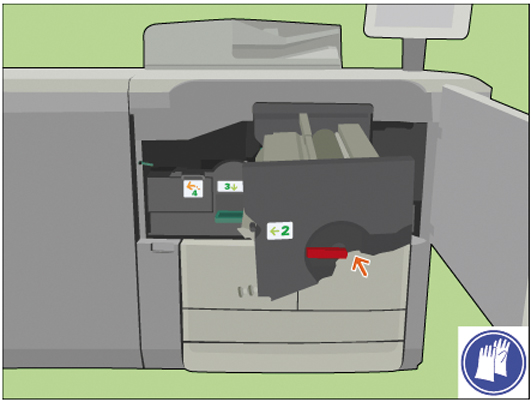

[Поверните красную ручку против часовой стрелки.] |
|
|
4 |
[Извлеките устройство TTF из его корпуса.] |
|
|
5. |
[Прижмите обе крепежные пружины.] |
|
|
6 |
[Сдвиньте крепежные крышки по краям очистителя.] |
|
|
7 |

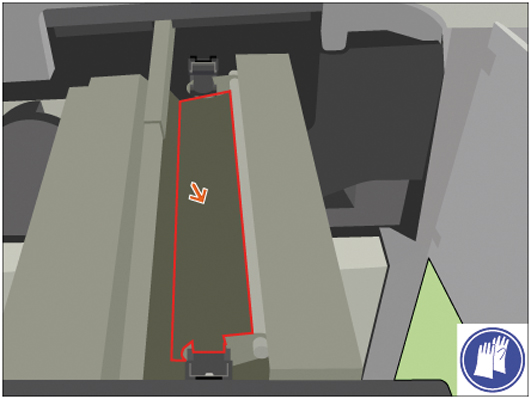

[Извлеките спиральный очиститель из устройства TTF.] [Положите спиральный очиститель на упаковку нового очистителя.]  ПРИМЕЧАНИЕ
[Когда спиральный очиститель остынет, выбросите его в корзину для общих отходов.] Или верните очиститель в сервисную организацию. |
|
|
8 |
[Уберите бумагу из-под спирального очистителя.] |
|
|
9 |
[Используя рукоятку 2, откройте откидной блок и проверьте бумагу.] |
|
|
10 |
[Уберите листы из-под устройства TTF.] |
|
|
11 |
[Установите новый спиральный очиститель в устройство TTF.] |
|
|
12 |
[Установите обе крепежные крышки по краям очистителя, чтобы они защелкнулись.] |
|
|
13 |
Проверьте, может ли спиральный очиститель свободно вращаться. |
|
|
14 |
[Совместите устройство TTF с направляющей.] |
|
|
15 |
[Установите устройство TTF на место.] |
|
|
16 |
[Поверните красную рукоятку по часовой стрелке.] |
|
|
17 |
[С помощью торцового ключа затяните 2 крепежных зажима.] |
|
|
18 |
[Закройте переднюю дверцу.] |
|
|
19 |
На вопрос "[Какой спиральный очиститель вы установили на место?] " выберите ответ "[Новый] ", чтобы подтвердить установку нового спирального очистителя. Если замена спирального очистителя не выполнялась, нажмите "[Существующий] ". |
