Usuwanie papieru z pasa utrwalania

1

[Otwórz drzwiczki przednie.]

2

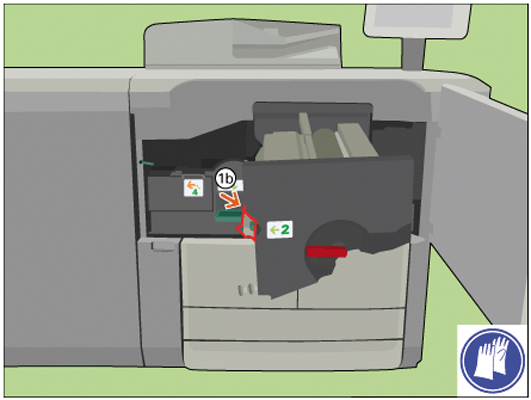

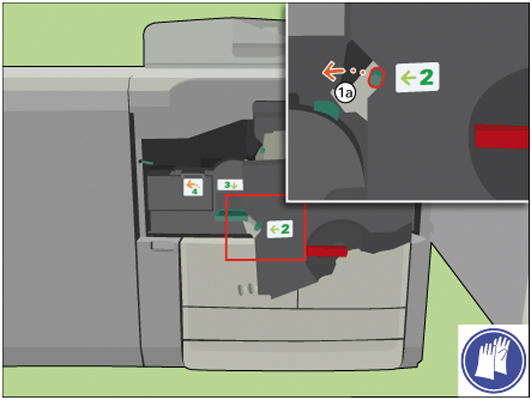

[Przy użyciu klucza nasadowego poluzuj 2 pióra mocujące.]

3

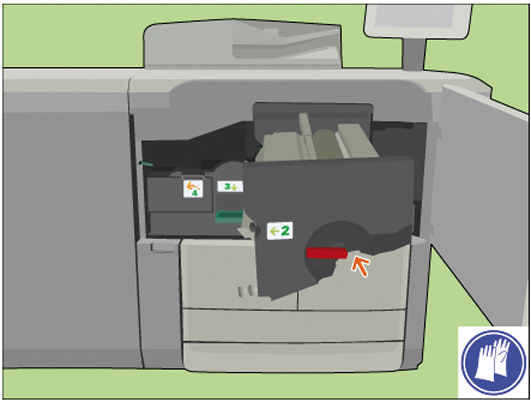

[Obróć czerwony uchwyt w kierunku przeciwnym do ruchu wskazówek zegara.]

4

[Wysuń moduł pasa utrwalania z jego ramy.]

5

[Ściśnij obie sprężyny mocujące.]

6

[Zsuń zatyczki mocujące z końcówek elementu czyszczącego.]

7

[Wyjmij rolkę czyszczącą z pasa utrwalania.]

[Umieść rolkę czyszczącą na opakowaniu nowych elementów czyszczących.]

UWAGA

[Po ostygnięciu rolki czyszczącej wyrzuć elementy czyszczące do kosza na śmieci.] Lub zwrócić rolkę do lokalnego punktu serwisowego.

8

[Wyjmij papier spod rolki czyszczącej.]

9

[Użyj dźwigni 2, aby otworzyć klapę i sprawdzić, czy nie ma papieru.]

10

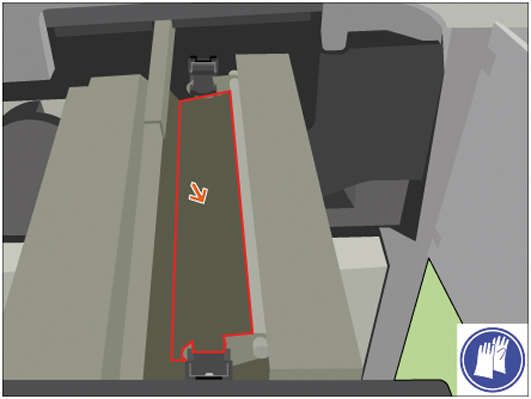

[Wyjmij arkusze spod pasa utrwalania.]

11

[Załóż nową rolkę czyszczącą do pasa utrwalania.]

12

[Nasuń obie zatyczki mocujące na element czyszczący, aż do zatrzaśnięcia.]

13

Sprawdź, czy rolka czyszcząca swobodnie się obraca.

14

[Dopasuj pas utrwalania do szyny.]

15

[Wsuń z powrotem pas utrwalania.]

16

[Obróć czerwony uchwyt zgodnie z kierunkiem ruchu wskazówek zegara.]

17

[Przy użyciu klucza nasadowego dokręć 2 pióra mocujące. Zamykanie drukarki]

18

[Zamknij drzwiczki przednie.]

19

Odpowiedz na pytanie [Jakie rolki czyszczące zostały włożone z powrotem do wymiennika ciepła?], wybierając opcję [Nowy], aby potwierdzić zamontowanie nowej rolki czyszczącej.

Jeżeli rolka czyszcząca nie została wymieniona, dotknij odpowiedzi [Dotychczasowe].
