操作パネルに、TTF から用紙を取り除く必要があると表示された場合。
操作パネルに「[[次へ] を押して、カバーのロックを解除します。] 」というメッセージが表示されたら、［[次へ] ］を押します。
本製品の電源が切れるまで待ちます。
耐熱手袋を着用します。

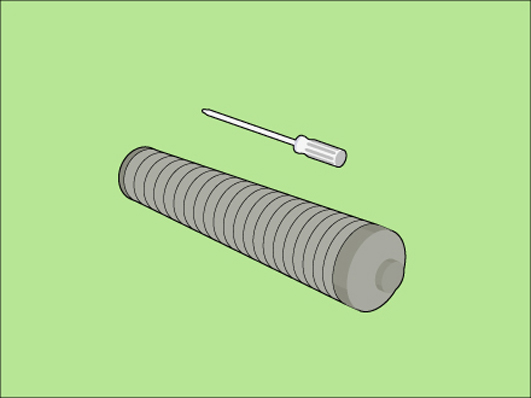

耐熱手袋
ソケットレンチ
新しいコイルクリーナー
注意
必ず耐熱手袋を着用してください。
必要な道具注意
TTF から用紙を取り除くときは、必ず耐熱手袋を着用してください。
|
手順 |
操作 |
図 |
|---|---|---|
|
1 |

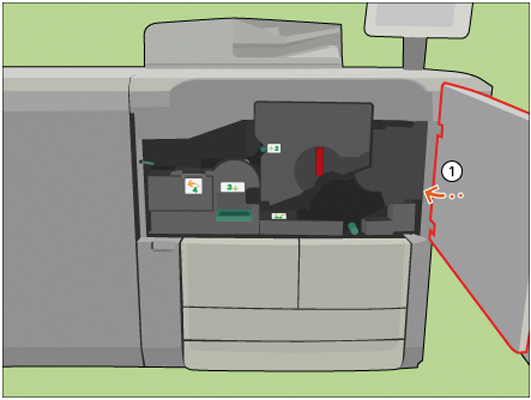

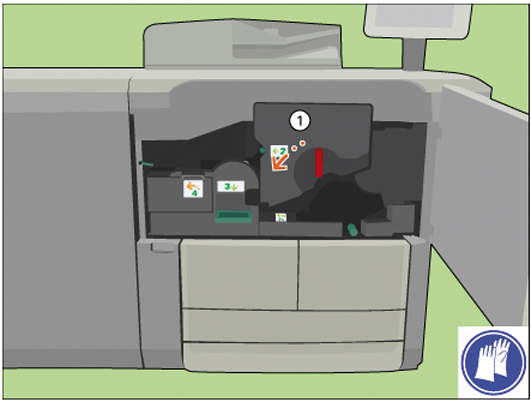

[前カバーを開きます。] |
|
|
2 |

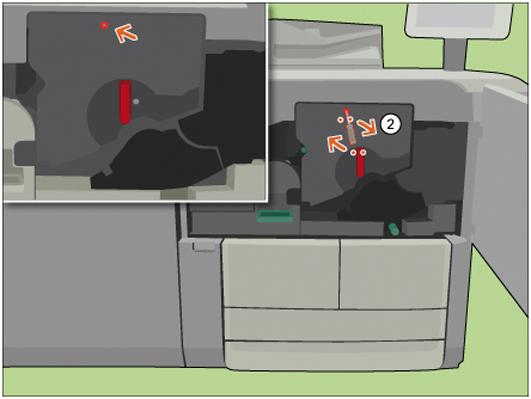

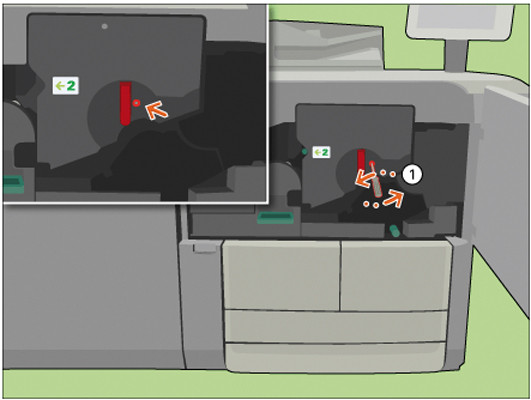

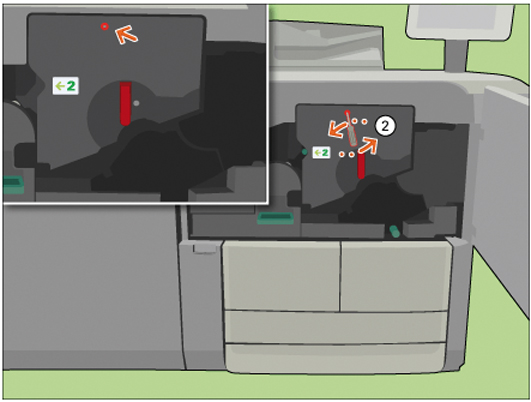

[ソケット レンチを使用して、2 つの固定ペンをゆるめます。] |
|
|
3 |

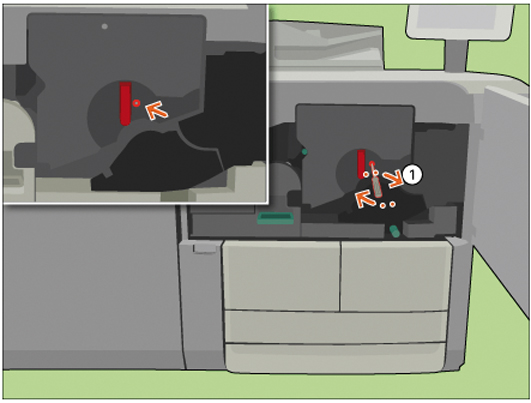

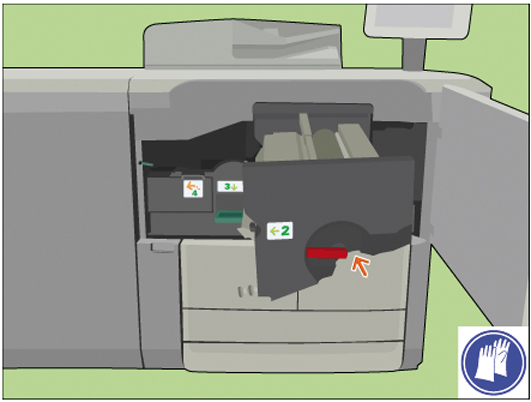

[赤いハンドルを反時計回りに回転させます。] |
|
|
4 |

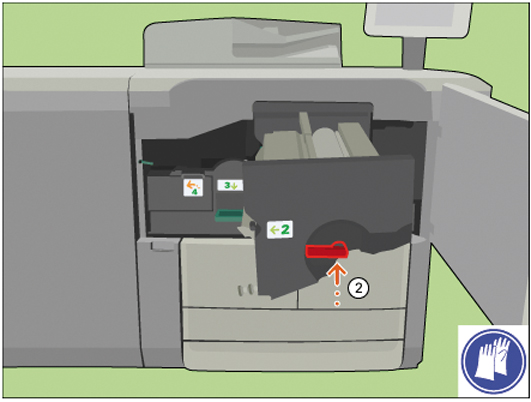

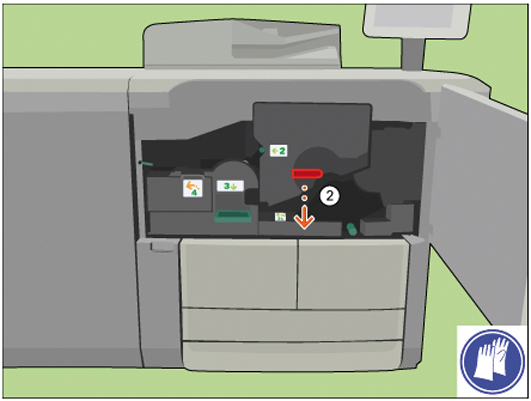

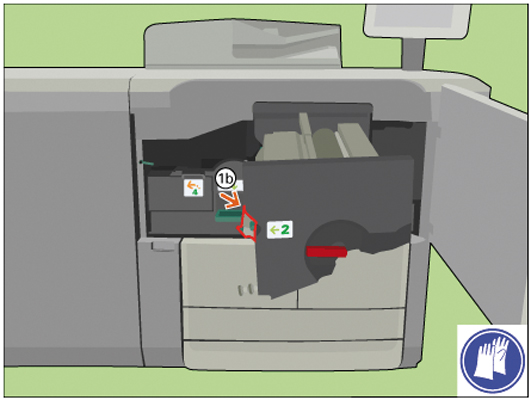

[TTF ユニットをその枠から引き出します。] |
|
|
5 |

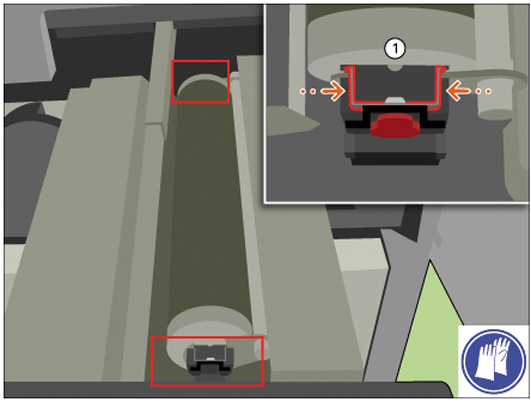

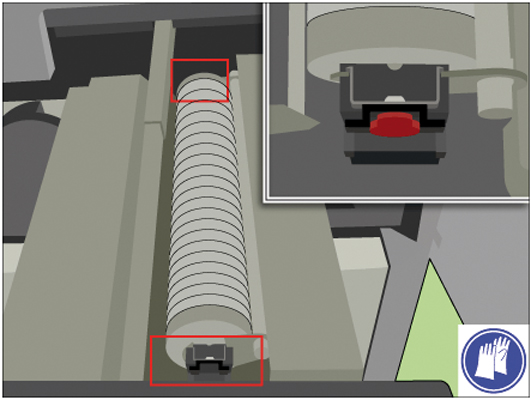

[両方の固定スプリングをつまみます。] |
|
|
6 |

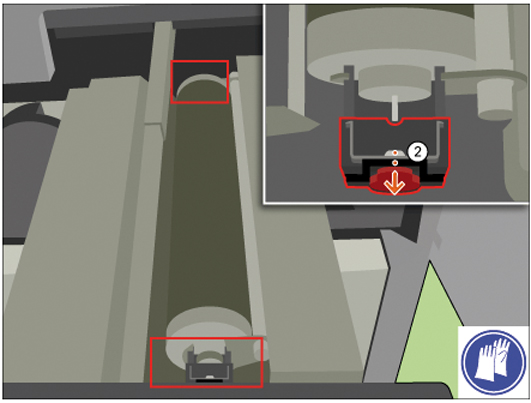

[クリーナーの端から固定キャップをスライドさせます。] |
|
|
7 |

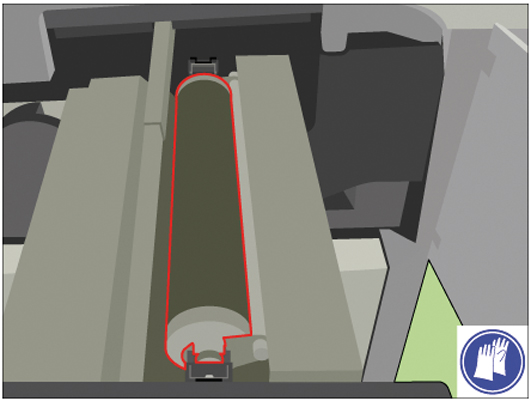

[TTF からコイル クリーナーを取り外します。] [新しいクリーナーの包装の上にコイル クリーナーを置きます。]  メモ
[コイル クリーナーが冷却したら、クリーナーを共同のごみ箱に捨てます。] または、担当サービスにクリーナーをお渡しください。 |
|
|
8 |

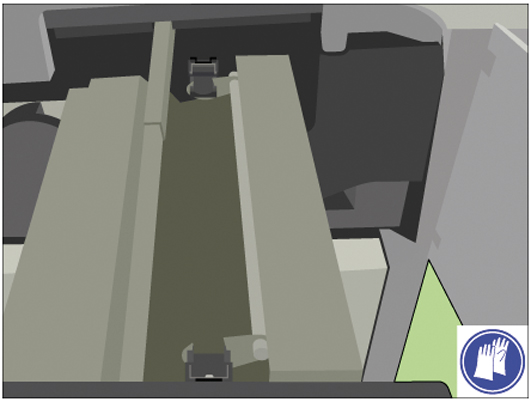

[コイル クリーナーの下の用紙を取り除きます。] |
|
|
9 |

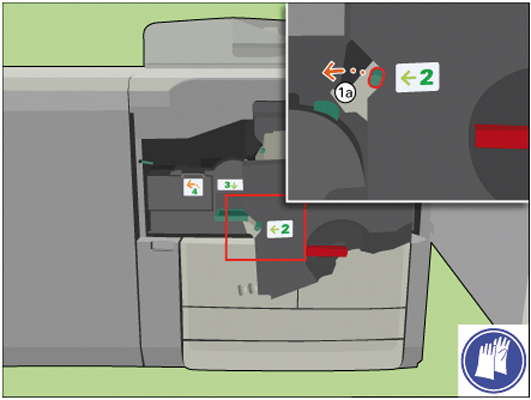

[ハンドル 2 を使用して、フラップを開き用紙を確認します。] |
|
|
10 |
[TTF の下の用紙を取り除きます。] |
|
|
11 |

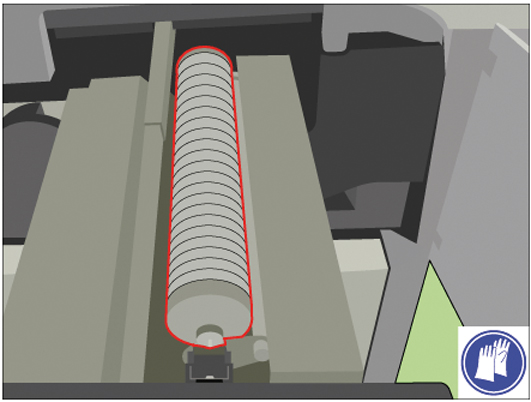

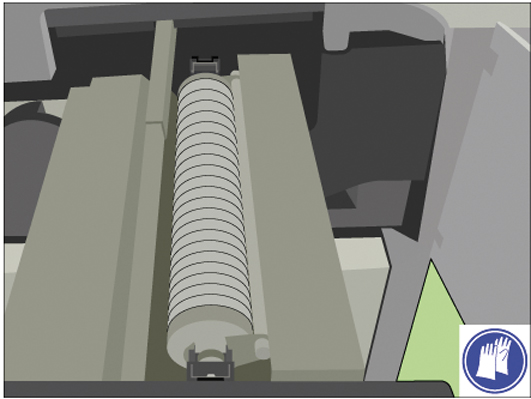

[TTF に新しいコイル クリーナーを取り付けます。] |
|
|
12 |

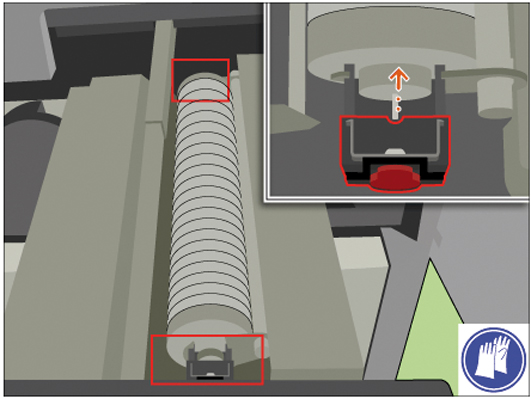

[両方の固定キャップをクリーナーの端で、カチッと音がするまでスライドさせます。] |
|
|
13 |

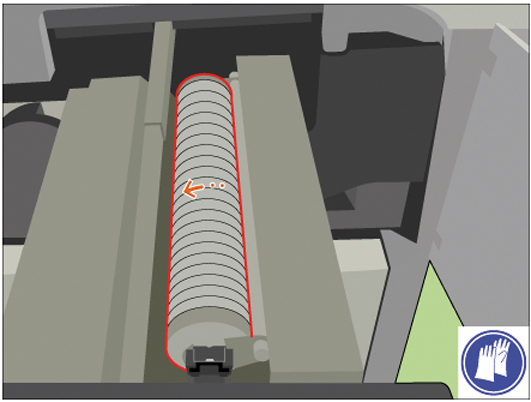

コイルクリーナーを自由に回せるか確認します。 |
|
|
14 |
[TTF をレールに合わせます。] |
|
|
15 |
[TTF ユニットを元に戻します。] |
|
|
16 |
[赤いハンドルを時計回りに回転させます。] |
|
|
17 |
[ソケット レンチを使用して、2 つの固定ペンを締めます。] |
|
|
18 |
[前カバーを閉じます。] |
|
|
19 |
[[どのコイル クリーナーを元に戻しましたか?] ] の質問に [[新しい] ] と答えて、新しいコイルクリーナーを取り付けたことを確認します。 コイルクリーナーを交換していない場合は [[古い] ] を押します。 |
