Retirar papel do TTF

Sobre esta tarefa

O painel de controlo indica quando é necessário retirar papel do TTF.

Se o painel de controlo apresentar a mensagem [Toque em Seguinte para desbloquear a porta.], toque em [Seguinte].

Aguarde até a impressora se desligar.
Calce as luvas resistentes ao calor.

Luvas resistentes ao calor

Chave de caixa

Novo limpador em espiral

CUIDADO

Tem de usar luvas resistentes ao calor.

Ferramentas necessárias

CUIDADO

Tem de usar luvas resistentes ao calor para retirar papel do TTF.

Tabela 1. Retirar papel do TTF
Passo	Ação	Ilustração

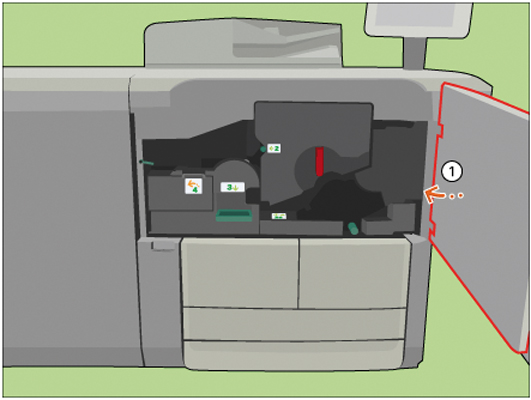

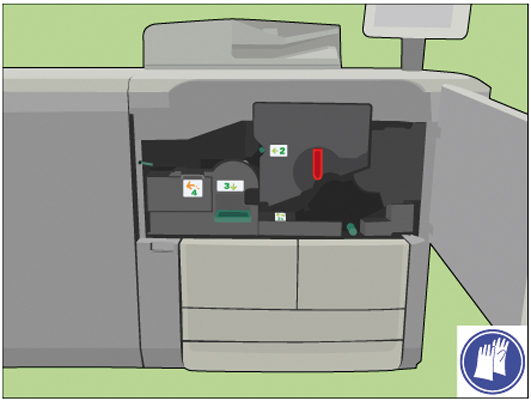

1	[Abra a porta frontal.]

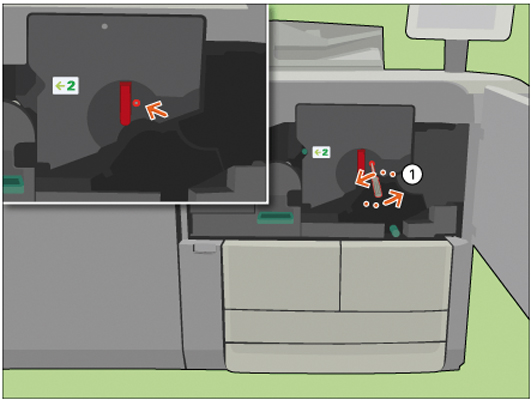

2	[Utilize a chave de caixa para desapertar os 2 pinos de fixação.]

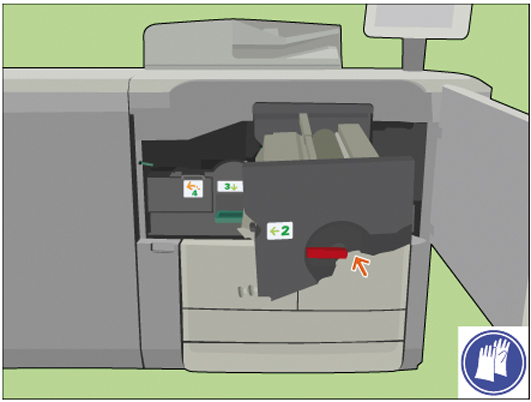

3	[Rode o manípulo vermelho para a esquerda.]
4	[Deslize a unidade TTF para fora da moldura.]

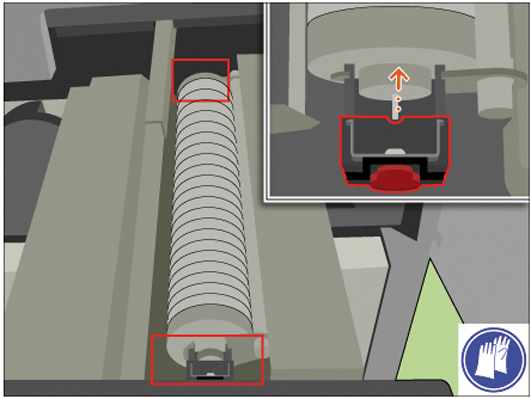

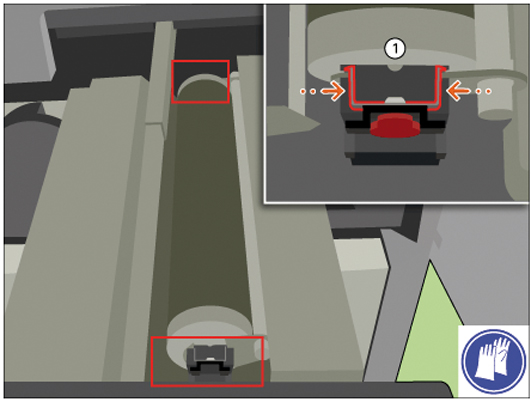

5	[Aperte as duas molas de fixação.]

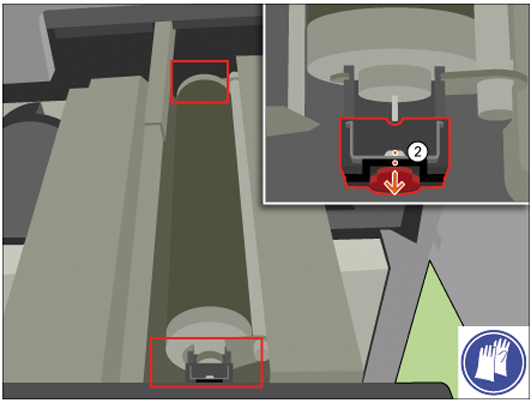

6	[Faça deslizar as tampas de fixação para fora das extremidades do limpador.]

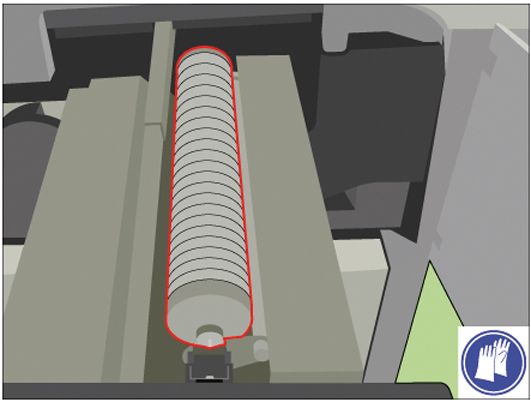

7	[Retire o limpador em espiral da TTF.] [Coloque o limpador em espiral na embalagem do novo limpador.] NOTA [Quando o limpador em espiral tiver arrefecido, deite o limpador num caixote do lixo comum.] Ou devolva o limpador à sua organização de serviço.

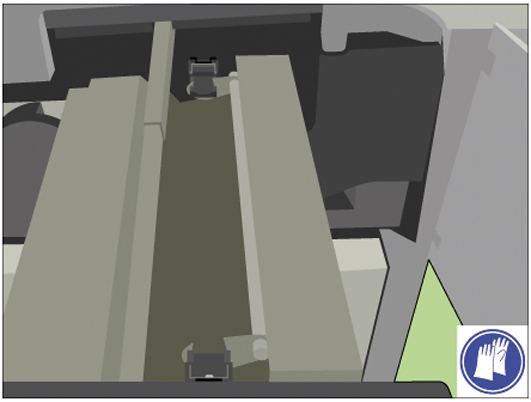

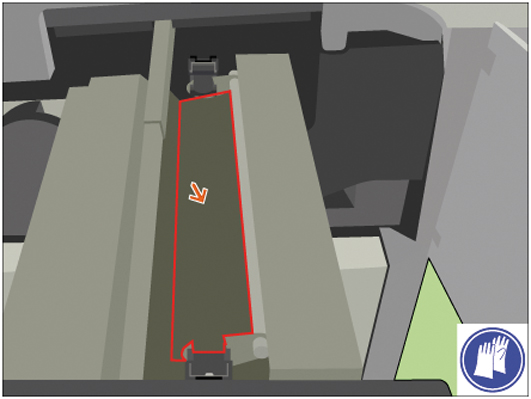

8	[Retire o papel que está debaixo do limpador em espiral.]

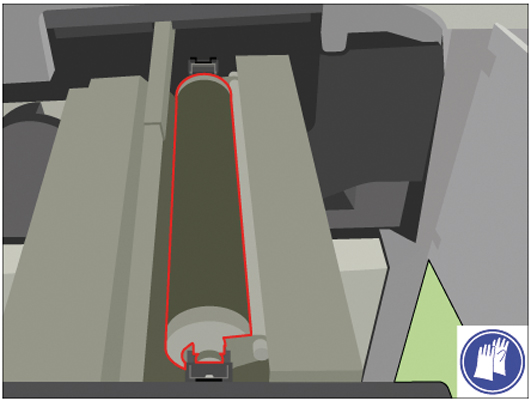

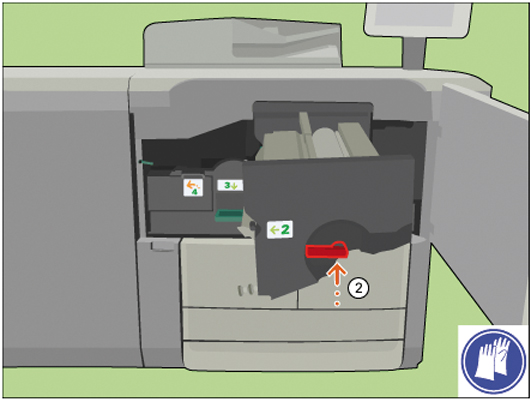

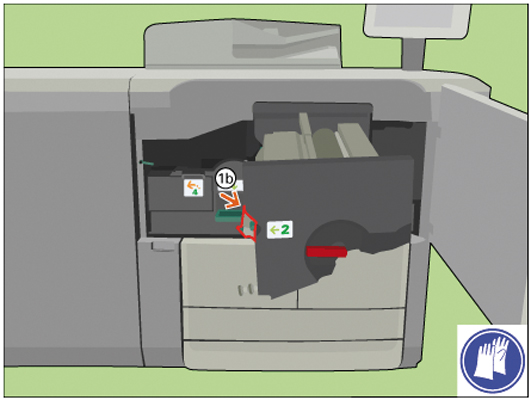

9	[Utilize o manípulo 2 para abrir a placa e verificar o papel.]

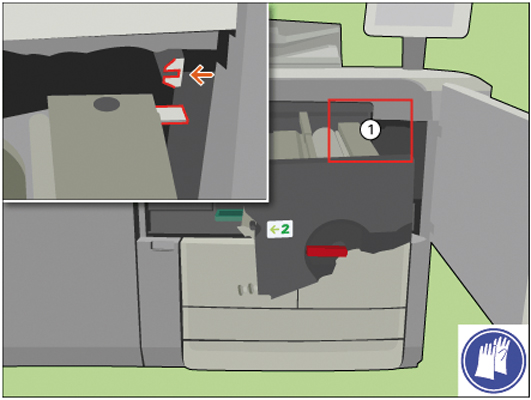

10:	[Retire as folhas que estão debaixo da TTF.]

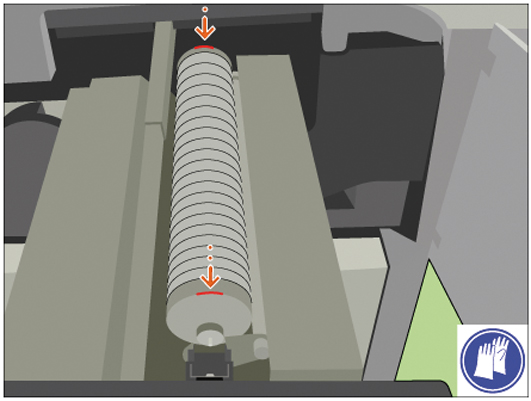

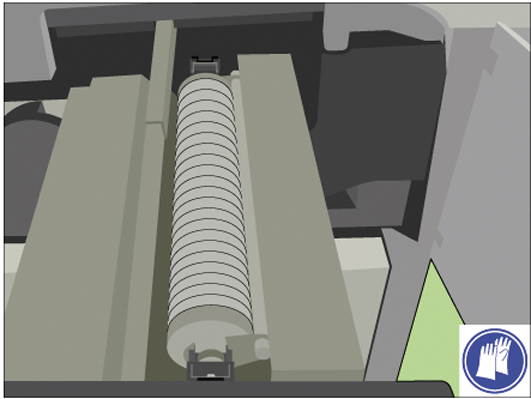

11	[Coloque o limpador em espiral na TTF.]

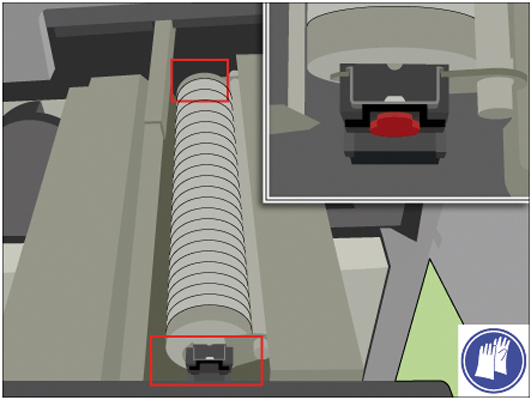

12	[Faça deslizar as tampas sobre as extremidades do limpador até que elas se encaixem no devido lugar.]
13	Verifique se o limpador em espiral pode rodar livremente.
14	[Alinhe a TTF com a calha.]
15:	[Faça deslizar a unidade TTF de novo para o devido lugar.]

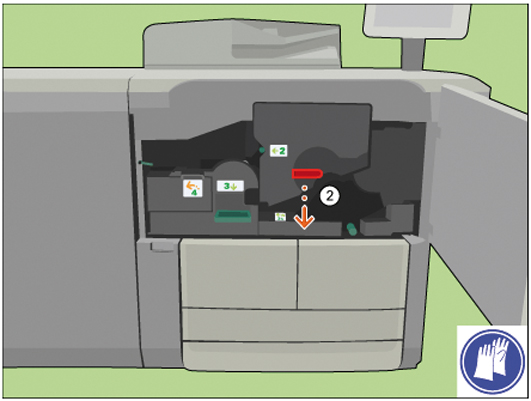

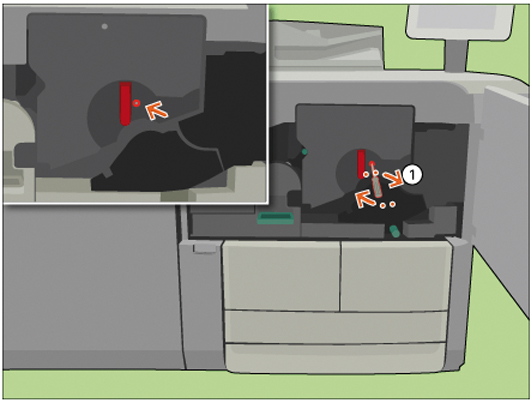

16	[Rode o manípulo vermelho para a direita.]

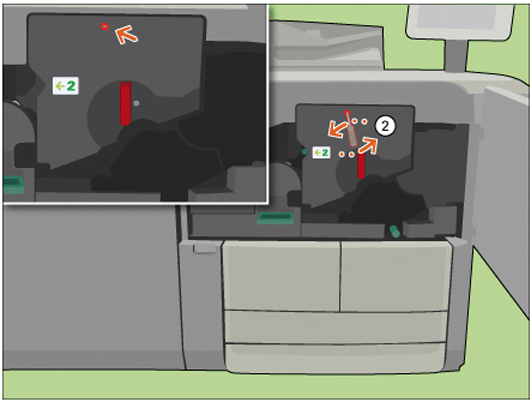

17	[Utilize a chave de caixa para apertar os 2 pinos de fixação.]
18	[Feche a porta frontal.]
19	Responda à pergunta [Que limpador em espiral voltou a colocar?] com [Novo] para confirmar que instalou um limpador em espiral novo. Caso não tenha substituído o limpador em espiral, toque em [Existente].
