Papier uit de TTF verwijderen

Over deze taak

Het bedieningspaneel geeft aan wanneer papier moet worden verwijderd uit de TTF.

Wanneer op het bedieningspaneel het bericht [Druk op Volgende om de deur te ontgrendelen.] wordt weergegeven, drukt u op [Volgende].

Wacht tot de printer is uitgeschakeld.
Doe hittebestendige handschoenen aan.

Hittebestendige handschoenen

Dopsleutel

Nieuwe sleuven-reinigingswals

VOORZICHTIG

U moet hittebestendige handschoenen dragen.

Vereiste hulpmiddelen

VOORZICHTIG

U moet hittebestendige handschoenen dragen wanneer u papier uit de TTF verwijdert.

Tabel 1. Papier uit de TTF verwijderen
Stap	Handeling	Illustratie
1	[Open de deur aan de voorzijde.]
2	[Gebruik de dopsleutel om de twee bevestigingspennen los te draaien.]

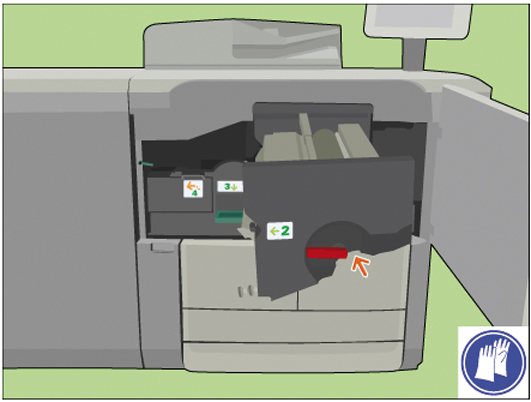

3	[Draai de rode hendel linksom.]
4	[Schuif de TTF-eenheid uit het frame.]
5	[Knijp beide bevestigingsveren in.]
6	[Schuif de bevestigingsdopjes op de uiteinden van de reinigingswals.]
7	[Verwijder de sleuven-reinigingswals uit de TTF.] [Plaats de sleuven-reinigingswals op de verpakking van de nieuwe reinigingswals.] OPMERKING [Zodra de sleuven-reinigingswals is afgekoeld, kunt u de reinigingswals weggooien bij het huisvuil.] Of retourneer de sleuvenwals aan uw serviceorganisatie.

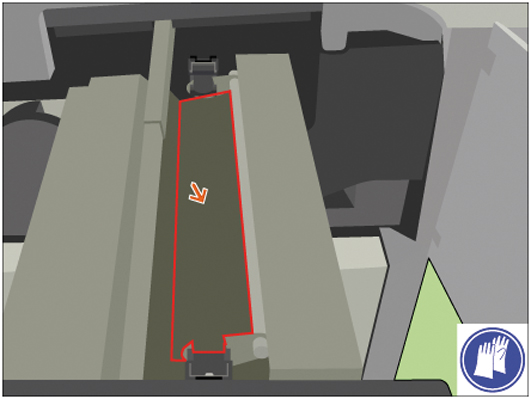

8	[Verwijder het papier onder de sleuven-reinigingswals.]

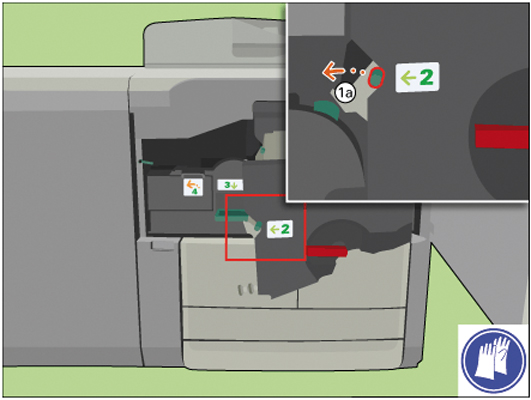

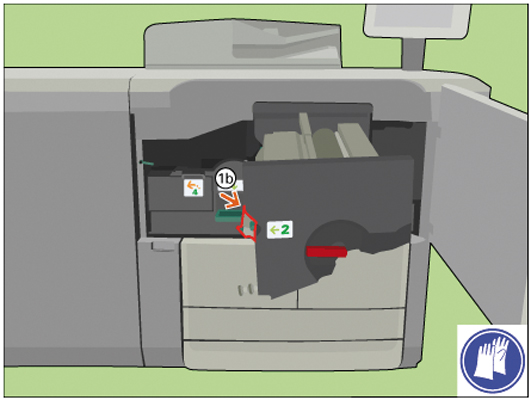

9	[Gebruik hendel 2 om de klep te openen en te controleren op papier.]
10	[Verwijder de vellen onder de TTF.]
11	[Plaats de nieuwe sleuven-reinigingswals in de TTF.]
12	[Schuif beide bevestigingsdopjes over de uiteinden van de reinigingswals totdat de dopjes vastklikken.]
13	Controleer of de sleuven-reinigingswals vrij kan ronddraaien.
14	[Lijn de TTF uit met de rails.]
15	[Schuif de TTF-eenheid terug.]
16	[Draai de rode hendel rechtsom.]
17	[Gebruik de dopsleutel om de twee bevestigingspennen vast te draaien.]
18	[Sluit de deur aan de voorzijde.]
19	Beantwoord de vraag [Welke sleuven-reinigingswals hebt u teruggeplaatst?] met [Nieuw] om te bevestigen dat u een nieuwe sleuven-reinigingswals hebt geïnstalleerd. Als u de reinigingswals niet hebt vervangen drukt u op [Bestaand].
