Rimozione della carta dal TTF

Informazioni su questa attività

Il pannello di controllo indica quando è necessario rimuovere carta dal TTF.

Quando sul pannello di controllo viene visualizzato il messaggio [Premere Avanti per sbloccare lo sportello.], premere [Avanti].

Attendere che la stampante sia spenta.
Indossare i guanti resistenti al calore.

Guanti resistenti al calore

Chiave esagonale

Nuovo pulitore a spirale

ATTENZIONE

È necessario indossare guanti resistenti al calore.

Strumenti necessari

ATTENZIONE

Quando si rimuove la carta dal TTF, è necessario indossare guanti resistenti al calore.

Tabella 1. Rimozione della carta dal TTF
Passaggio	Operazione	Figura
1	[Aprire lo sportello anteriore.]
2	[Utilizzare la chiave esagonale per allentare i due perni di fissaggio.]
3	[Ruotare la maniglia rossa in senso antiorario.]
4	[Estrarre l'unità TTF dalla cornice.]
5	[Stringere entrambe le molle di fissaggio.]
6	[Far scorrere i tappi di fissaggio dalle estremità del pulitore.]
7	[Rimuovere il pulitore a spirale dal TTF.] [Posizionare il pulitore a spirale sulla confezione del nuovo pulitore.] NOTA [Quando il pulitore a spirale si è raffreddato, smaltirlo in un normale cestino.] Oppure restituire il pulitore all'organizzazione di assistenza.

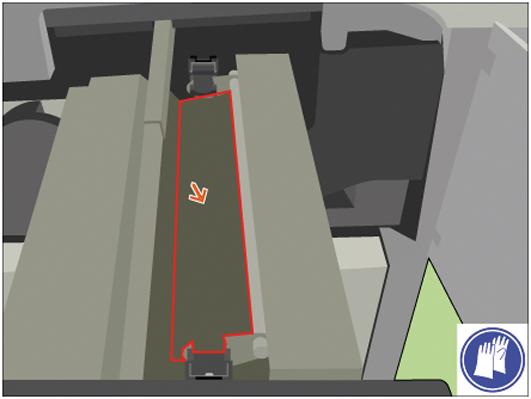

8	[Rimuovere la carta sotto il pulitore a spirale.]

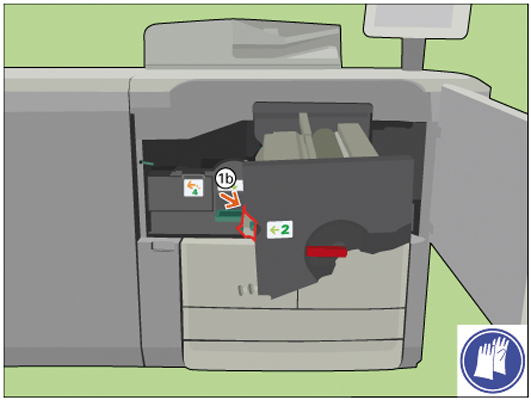

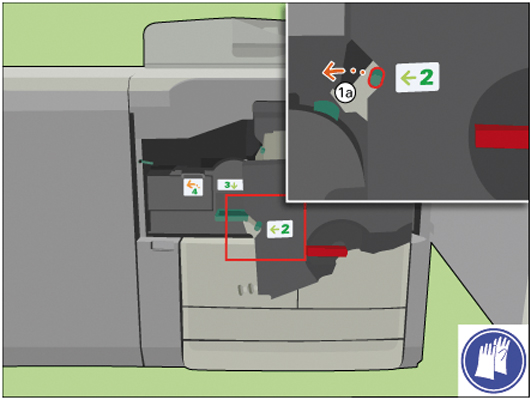

9	[Utilizzare la maniglia 2 per aprire l'aletta e verificare la presenza di carta.]
10	[Rimuovere i fogli sotto il TTF.]
11	[Posizionare il nuovo pulitore a spirale nel TTF.]
12	[Far scorrere entrambi i tappi di fissaggio sulle estremità del pulitore finché i tappi non scattano in posizione.]
13	Verificare che il pulitore a spirale possa ruotare liberamente.
14	[Allineare il TTF al binario.]
15	[Far scorrere di nuovo in posizione l'unità TTF.]

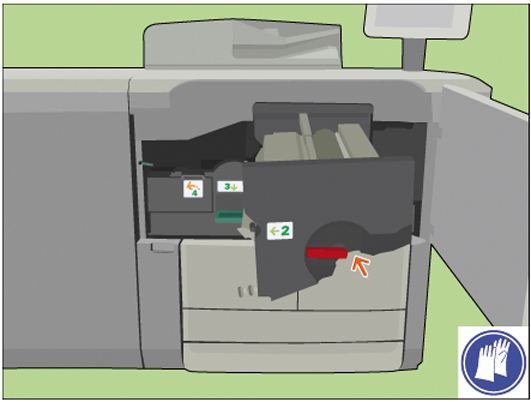

16	[Ruotare la maniglia rossa in senso orario.]
17	[Utilizzare la chiave esagonale per fissare i 2 perni di fissaggio.]
18	[Chiudere lo sportello anteriore.]
19	Rispondere alla domanda [Quale pulitore a spirale è stato riposizionato?] con [Nuovo] per confermare l'installazione di un nuovo pulitore a spirale. Se non il pulitore a spirale non è stato sostituito, premere [Esistente].
