Ohjauspaneeli ilmaisee, milloin paperi on poistettava TTF:stä.
Jos ohjauspaneeliin tulee viesti [Vapauta luukun lukitus koskettamalla Seuraava.], kosketa [Seuraava].
Odota, kunnes tulostin on kytketty kokonaan pois päältä.
Käytä lämmönkestäviä suojakäsineitä.

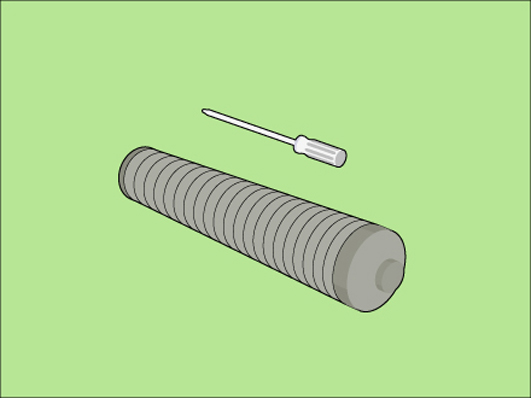

Lämmönkestävät suojakäsineet
Hylsyavain
Uusi kierukkapuhdistin
HUOMIO
Käytä lämmönkestäviä suojakäsineitä.
Tarvittavat työkalutHUOMIO
Käytä lämmönkestäviä käsineitä poistaessasi paperia TTF:stä.
|
Vaihe |
Toimenpide |
Kuva |
|---|---|---|
|
1 |

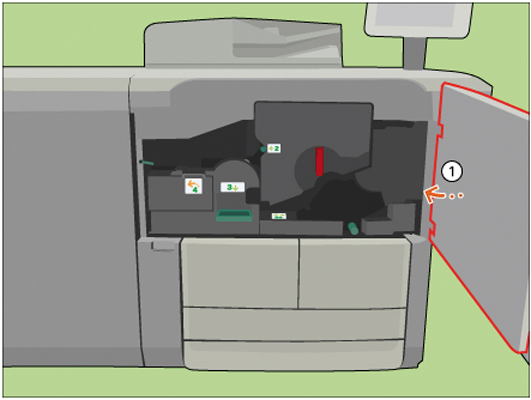

[Avaa etuluukku.] |
|
|
2 |

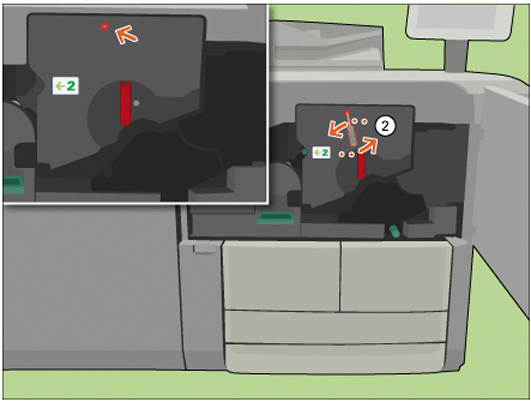

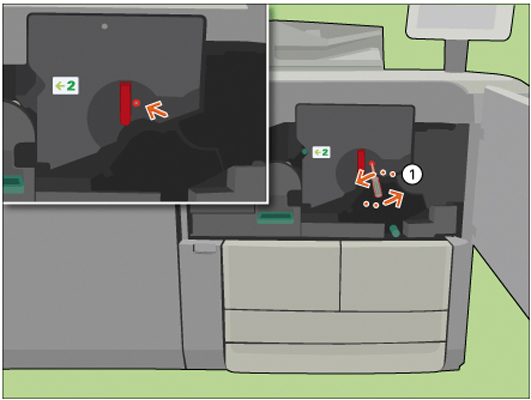

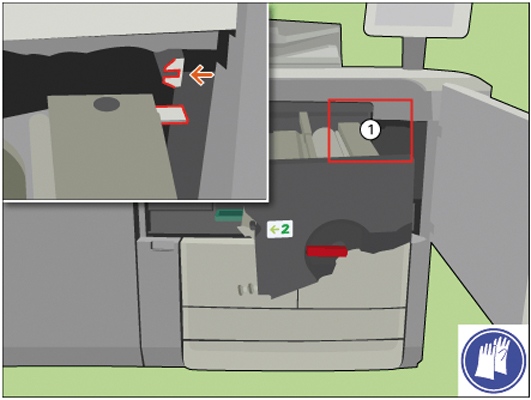

[Löysää hylsyavaimella kahta kiinnityspuikkoa.] |
|
|
3 |

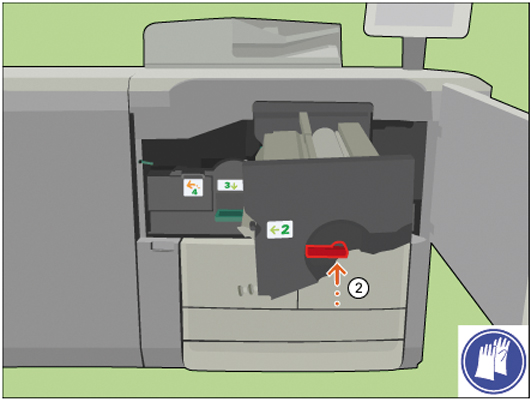

[Käännä punaista kahvaa vastapäivään.] |
|
|
4 |

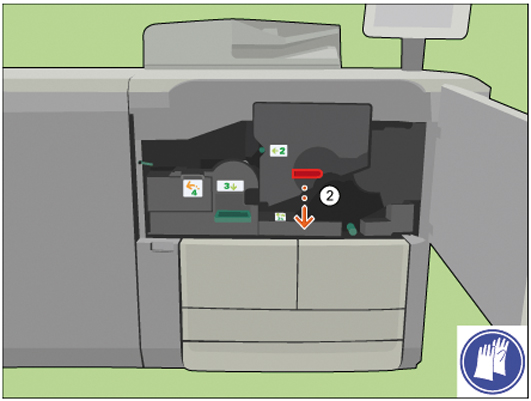

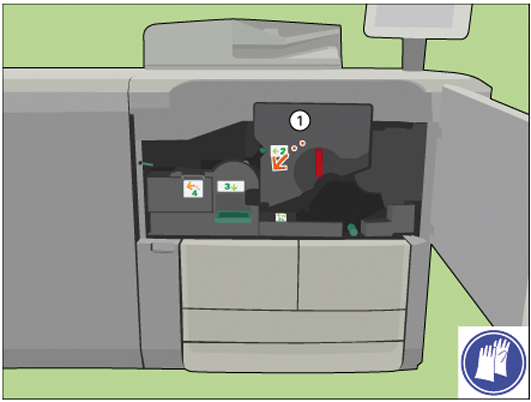

[Liu'uta TTF-yksikkö ulos kehyksestään.] |
|
|
5 |

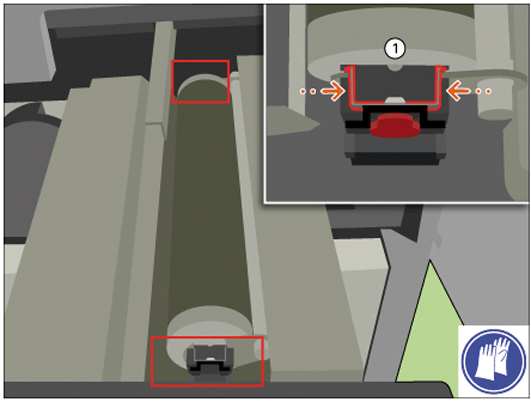

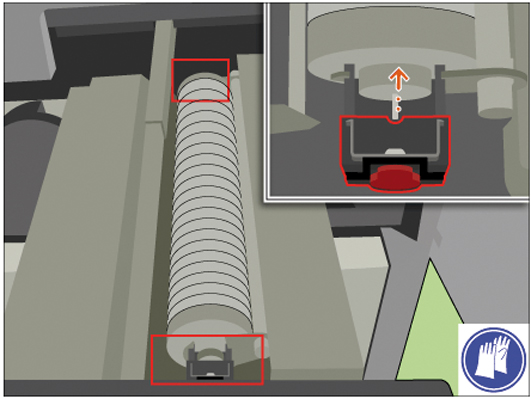

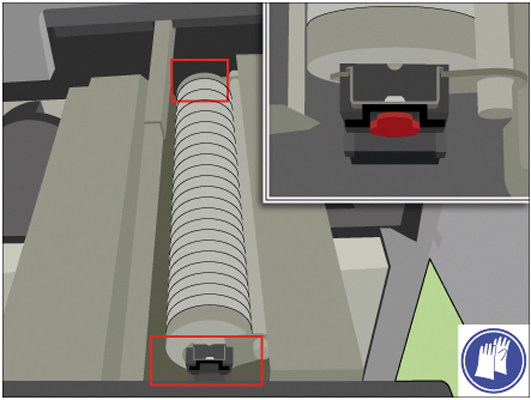

[Litistä kumpaakin kiinnitysjousta.] |
|
|
6 |
[Liu'uta kiinnityssuojukset puhdistuspäistä.] |
|
|
7 |

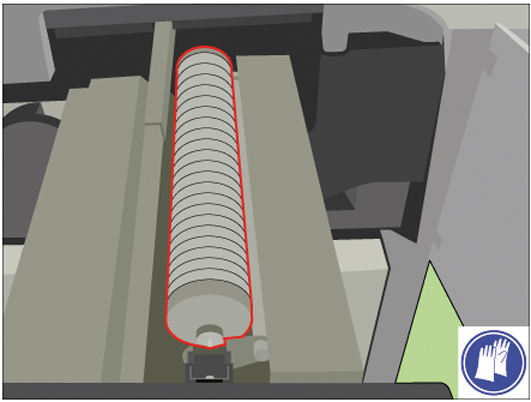

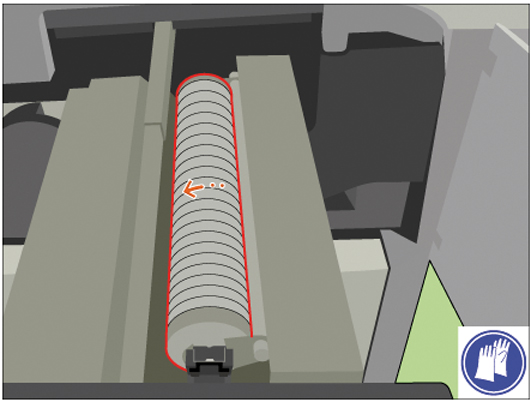

[Poista kierukkapuhdistin TTF:stä.] [Aseta kierukkapuhdistin uuden puhdistimen pakkaukseen.]  HUOMAUTUS
[Kun kierukkapuhdistin on jäähtynyt, heitä puhdistin tavalliseen roskasäiliöön.] Voit myös palauttaa puhdistimen huolto-organisaatiolle. |
|
|
8 |

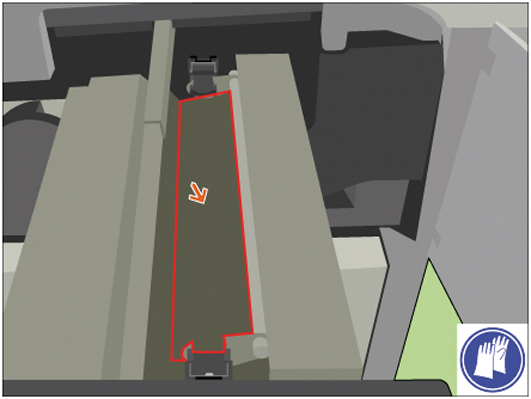

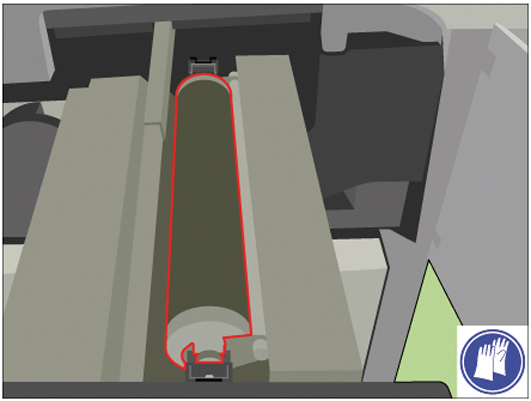

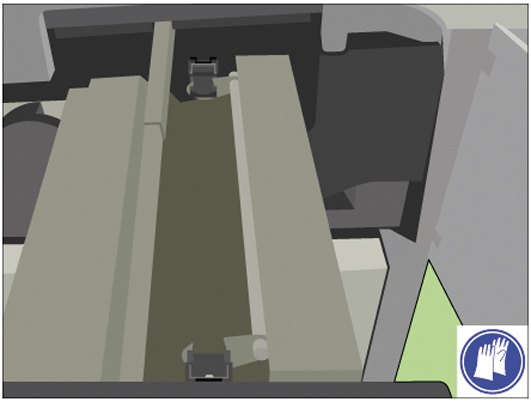

[Poista paperi kierukkapuhdistimen alta.] |
|
|
9 |

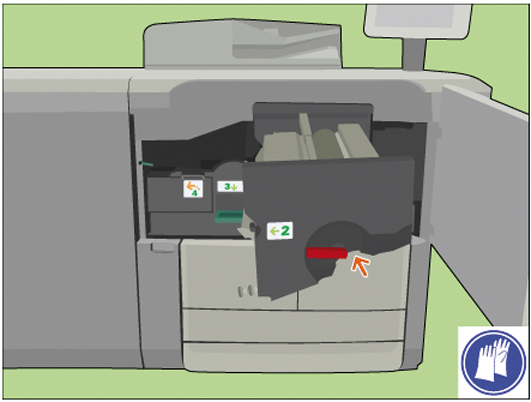

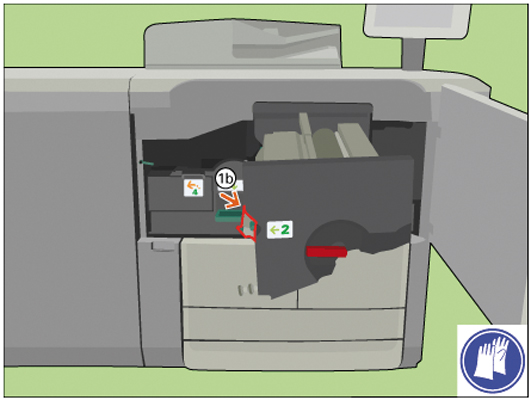

[Avaa läppä kahvalla 2 ja tarkista, onko kohteessa paperia.] |
|
|
10 |
[Poista arkit TTF:n alta.] |
|
|
11 |

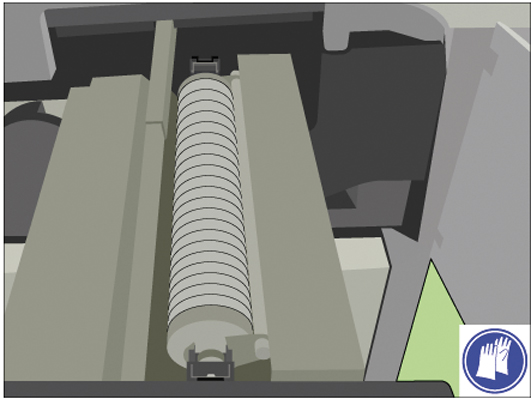

[Aseta uusi kierukkapuhdistin TTF:ään.] |
|
|
12 |
[Li'uta kummatkin kiinnityssuojukset puhdistimen päiden yli, kunnes suojukset napsahtavat paikalleen.] |
|
|
13 |

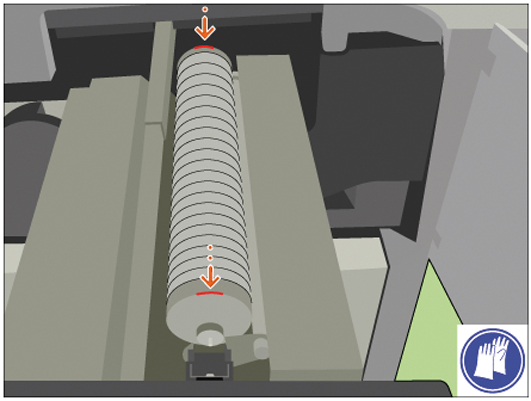

Tarkista, voiko kierukkapuhdistin pyöriä vapaasti. |
|
|
14 |
[Kohdista TTF uraan.] |
|
|
15 |
[Liu'uta TTF-yksikkö takaisin paikalleen.] |
|
|
16 |
[Käännä punaista kahvaa myötäpäivään.] |
|
|
17 |

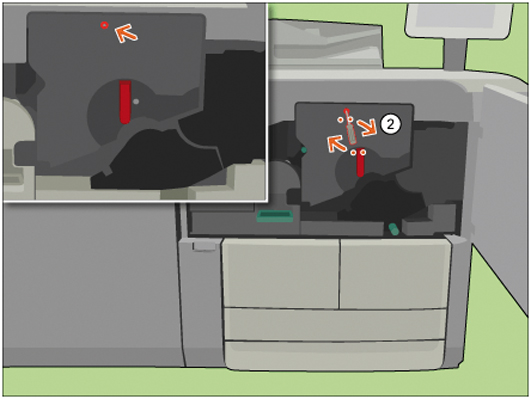

[Kiristä kaksi kiinnityspuikkoa hylsyavaimella.] |
|
|
18 |
[Sulje etuluukku.] |
|
|
19 |
Vahvista, että vaihdoit uuden kierukkapuhdistimen vastaamalla [Minkä kierukkapuhdistimen laitoit takaisin paikalleen?] -kysymykseen [Uuden]. Jos et vaihtanut kierukkapuhdistinta, kosketa [Vanhan]. |
