Retirada del papel del TTF

Por qué y cuándo se efectúa esta tarea

En el panel de control se indica cuándo se debe quitar el papel del TTF.

Si en el panel de control aparece el mensaje [Pulse Siguiente para abrir la tapa.], toque [Siguiente].

Espere a que se apague la impresora.
Utilice guantes resistentes al calor.

Guantes resistentes al calor

Llave de cubo

Nuevo limpiador en espiral

ATENCIÓN

Debe usar guantes resistentes al calor.

Herramientas requeridas

ATENCIÓN

Debe usar guantes resistentes al calor cuando quite el papel del TTF.

Tabla 1. Retirada del papel del TTF
Paso	Acción	Ilustración
1	[Abra la tapa delantera.]
2	[Use la llave de cubo para aflojar las dos espigas de fijación.]

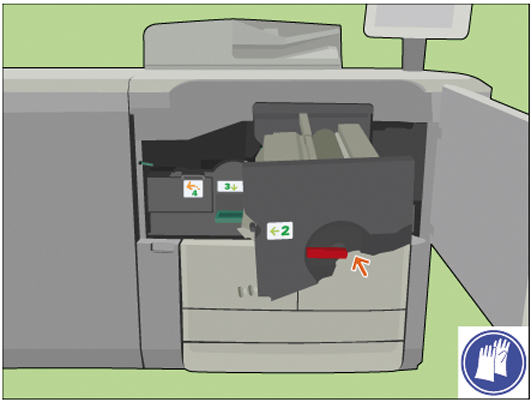

3	[Gire el mango rojo en sentido contrario de las agujas del reloj.]
4	[Extraiga la unidad TTF de su marco.]
5	[Apriete los dos muelles de fijación.]
6	[Extraiga los topes de fijación de los extremos del limpiador.]
7	[Extraiga el limpiador en espiral del TTF.] [Coloque el limpiador en espiral en el embalaje del nuevo limpiador.] NOTA [Una vez enfriado el limpiador en espiral, tírelo a una papelera.] También puede devolver el limpiador a la organización de servicio.

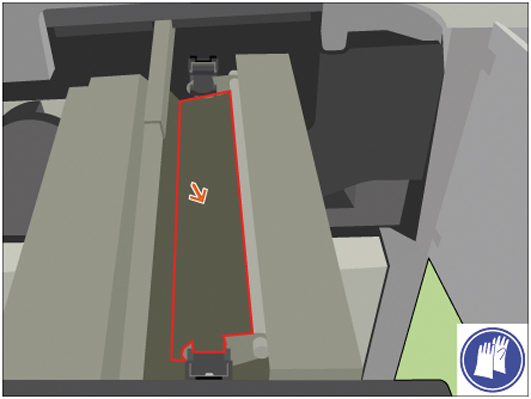

8	[Retire el papel situado debajo del limpiador en espiral.]

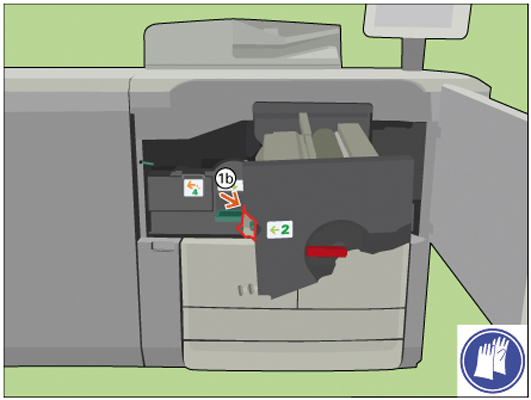

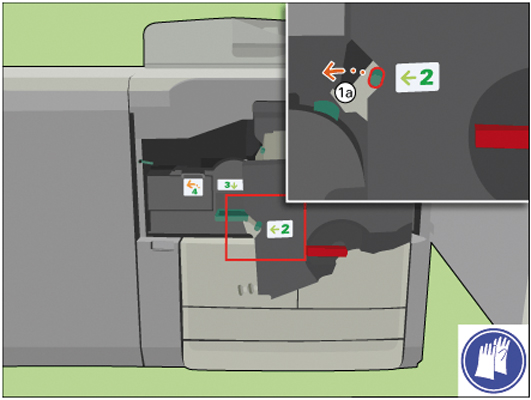

9	[Use el mango 2 para abrir la tapa y comprobar si hay papel.]
10	[Retire las hojas situadas debajo del TTF.]
11	[Coloque el nuevo limpiador en espiral en el TTF.]
12	[Inserte los dos topes de fijación en los extremos del limpiador hasta que encajen perfectamente.]
13	Compruebe si el limpiador en espiral gira libremente.
14	[Alinee el TTF con el rail.]
15	[Inserte de nuevo la unidad TTF.]
16	[Gire el mango rojo en el sentido de las agujas del reloj.]
17	[Use la llave de cubo para apretar las dos espigas de fijación.]
18	[Cierre la tapa delantera.]
19	Responda la pregunta [¿Qué limpiador en espiral se ha utilizado?] con [Nuevo] para confirmar que ha instalado el nuevo limpiador en espiral. Si no sustituyó el limpiador en espiral, toque [Existente].
