Entfernen von Papier aus dem TTF

Warum und wann dieser Vorgang ausgeführt wird

Auf dem Bedienfeld wird angezeigt, wenn Papier aus dem TTF entfernt werden muss.

Wenn das Bedienfeld die Meldung [Auf 'Weiter' drücken, um Tür zu entriegeln.] anzeigt, berühren Sie [Weiter].

Warten Sie, bis der Drucker ausgeschaltet ist.
Ziehen Sie die hitzebeständigen Handschuhe über.

Hitzebeständige Handschuhe

Steckschlüssel

Neuer Spiralreiniger

ACHTUNG

Sie müssen hitzebeständige Handschuhe tragen.

Erforderliche Werkzeuge

ACHTUNG

Sie müssen die hitzebeständigen Handschuhe tragen, wenn Sie Papier aus dem TTF entfernen.

Tabelle 1. Entfernen von Papier aus dem TTF
Schritt	Maßnahme	Abbildung
1	[Vordere Tür öffnen.]
2	[Die beiden Fixierstifte mit Steckschlüssel lösen.]
3	[Roten Griff entgegen dem Uhrzeigersinn drehen.]
4	[TTF-Einheit aus ihrem Rahmen schieben.]
5	[Beide Fixierfedern zusammendrücken.]
6	[Fixierkappen von den Reinigerenden abziehen.]
7	[Spiralreiniger aus TTF entfernen.] [Spiralreiniger auf Verpackung des neuen Reinigers legen.] HINWEIS [Wenn der Spiralreiniger abgekühlt ist, den Reiniger in normalem Abfalleimer entsorgen.] Oder senden Sie den Reiniger an den Kundendienst zurück.
8	[Papier unter Spiralreiniger entfernen.]

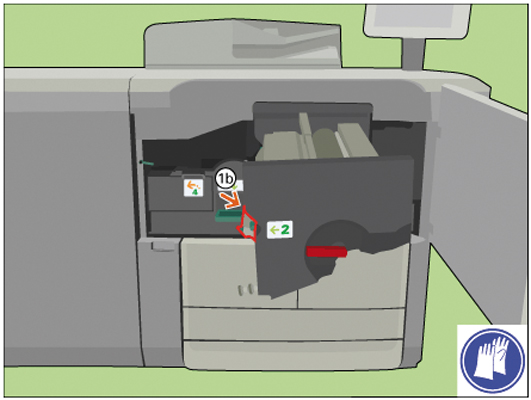

9	[Griff 2 verwenden, um die Klappe zu öffnen und auf Papier zu prüfen.]
10	[Blätter unter TTF entfernen.]
11	[Neuen Spiralreiniger in TTF einsetzen.]
12	[Beide Fixierkappen über die Reinigerenden schieben, bis die Kappen einrasten.]
13	Prüfen Sie, ob der Spiralreiniger frei rotieren kann.
14	[TTF mit Schiene ausrichten.]
15	[TTF-Einheit zurückschieben.]
16	[Roten Griff im Uhrzeigersinn drehen.]
17	[Die beiden Fixierstifte mit Steckschlüssel festziehen.]
18	[Vordere Tür schließen.]
19	Beantworten Sie die Frage [Welchen Spiralreiniger haben Sie wieder eingesetzt?] mit [Neu], um zu bestätigen, dass Sie einen neuen Spiralreiniger installiert haben. Wenn Sie den Spiralreiniger nicht ersetzt haben, berühren Sie [Vorhanden].
