Vyjmutí papíru z jednotky TTF

Informace o této úloze

Na ovládacím panelu bude oznámeno, že je třeba z jednotky TTF vyjmout papír.

Když se na ovládacím panelu zobrazí zpráva [Stisknutím tlačítka Další odjistěte dvířka.], stiskněte možnost [Další].

Počkejte, dokud se tiskárna nevypne.
Nasaďte si ochranné rukavice.

Ochranné rukavice

Nástrčný klíč

Nová spirální čisticí jednotka

UPOZORNĚNÍ

Musíte použít ochranné rukavice.

Požadované nástroje

UPOZORNĚNÍ

K vyjmutí papíru z jednotky TTF musíte použít ochranné rukavice.

Tabulka 1. Vyjmutí papíru z jednotky TTF
Krok	Činnost	Obrázek
1	[Otevřete přední dvířka.]

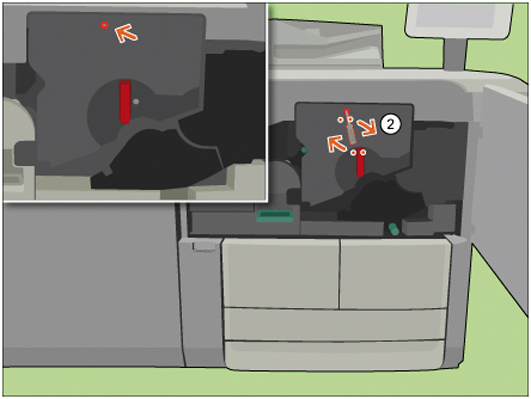

2	[Pomocí nástrčného klíče uvolněte 2 úchytky.]

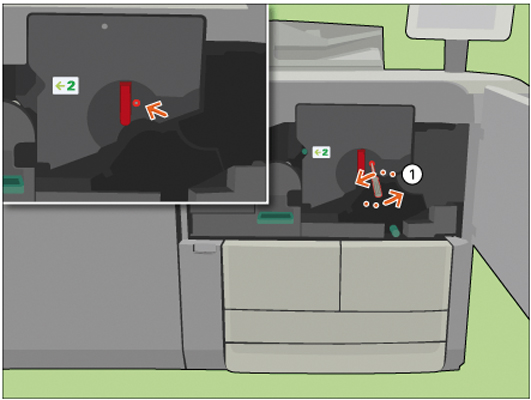

3	[Červenou páčku otočte doleva.]
4	[Vysuňte jednotku TTF z rámu.]
5	[Stiskněte obě upevňovací pera.]
6	[Sejměte krytky z konců čisticí jednotky.]

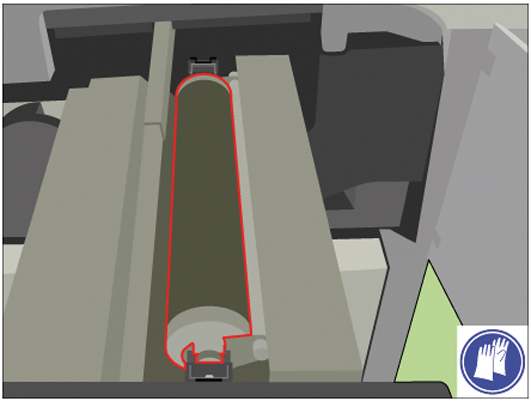

7	[Vyjměte spirální čisticí jednotku z jednotky TTF.] [Vložte spirální čisticí jednotku do obalu od nové čisticí jednotky.] POZNÁMKA [Jakmile spirální čisticí jednotka vychladne, zahoďte ji do odpadkového koše.] Popřípadě spirální čisticí jednotku vraťte servisní společnosti.
8	[Odstraňte papír pod spirální čisticí jednotkou.]

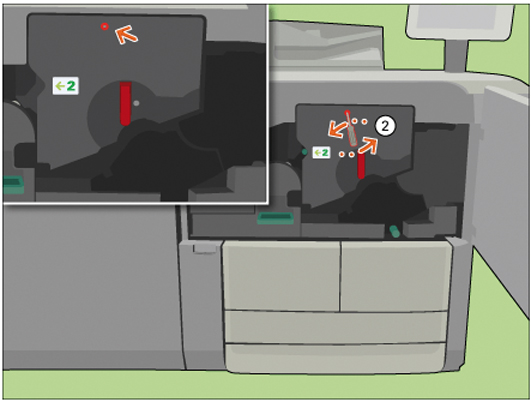

9	[Pomocí páčky 2 otevřete sklopnou desku a zkontrolujte, zda se zde nenachází papír.]
10	[Odstraňte listy pod jednotkou TTF.]
11	[Umístěte novou spirální čisticí jednotku do jednotky TTF.]
12	[Nasaďte obě upevňovací krytky na konce čisticí jednotky, až zacvaknou.]
13	Zkontrolujte, zda se může spirální čisticí jednotka volně otáčet.
14	[Zarovnejte jednotku TTF s kolejnicí.]
15	[Zasuňte jednotku TTF zpět.]
16	[Otočte červenou páčku doprava.]
17	[Pomocí nástrčného klíče utáhněte 2 úchytky.]
18	[Zavřete přední dvířka.]
19	Abyste potvrdili, že jste nainstalovali novou spirální čisticí jednotku, na otázku [Jakou spirální čisticí jednotku jste vložili zpět?] odpovězte [Nové]. Pokud jste spirální čisticí jednotku nevyměnili, stiskněte tlačítko [Existující].
