Gdy rolka czyszcząca jest prawie pełna, na panelu sterującym jest wyświetlana pomarańczowa ikona konserwacji. Czynność POC [Wymiana rolki czyszczącej] staje się aktywna. W tabeli poniżej opisano znaczenie ikon konserwacji.
|
Ikona |
Opis |
|---|---|
|
Wkrótce konieczne będzie przeprowadzenie konserwacji. Zaleca się jak najszybszą wymianę rolki czyszczącej. Można wydrukować jeszcze około 45 000 obrazów, zanim będzie konieczna wymiana rolki czyszczącej. |
|
Wymagane jest natychmiastowe przeprowadzenie konserwacji. Drukarka zatrzymuje się. Aby wznowić drukowanie, należy wymienić rolkę czyszczącą. |
Rolkę czyszczącą można wymienić:
Bezzwłocznie lub w najbliższym dogodnym momencie, jeżeli nie można poczekać na ostygnięcie drukarki (na przykład drukarka jest używana non-stop) lub
Podczas zimnego rozruchu drukarki, na przykład następnego dnia rano, gdy drukarka była wyłączona lub w trybie czuwania przez noc.
UWAGA
Jeżeli drukarka zostanie wyłączona lub przejdzie w tryb czuwania przy wyświetlonej pomarańczowej ikonie konserwacji, podczas kolejnego uruchomienia należy wymienić rolkę czyszczącą. Zostanie wtedy wyświetlona czerwona ikona konserwacji.
UWAGA
Ten sam wskaźnik może wyświetlić się na krótko po wymianie rolki czyszczącej. Czasami przez chwilę wyświetlany się błąd 6324.
Powody mogą być następujące:
Rolka czyszcząca nie jest właściwie podłączona.
Podczas czynności POC należy ponownie zainstalować tę samą rolkę czyszczącą, a nie ją wymienić.
Rolka czyszcząca jest uszkodzona.
Należy wymienić rolkę czyszczącą.
Czujnik temperatury rolki czyszczącej jest brudny.
Należy wyczyścić czujnik.
Podczas czynności POC należy ponownie zainstalować tę samą rolkę czyszczącą, a nie ją wymienić.
Na panelu sterującym dotknij opcji [System] -> [Konserwacja] -> [Idź do zadań konserwacji] -> [Wymiana rolki czyszczącej] -> [Start].
[Wprowadź kod PIN konserwacji.]
[Dotknij przycisk Dalej, aby odblokować drzwiczki.]
Poczekaj, aż drukarka zostanie całkowicie wyłączona.
Załóż rękawice termoodporne, jeżeli urządzenie jest gorące.
Rękawice termoodporne
Klucz nasadowy
Nowa rolka czyszcząca
PRZESTROGA
Czynności POC mogą być wykonywane tylko przez przeszkolony personel.
Potrzebne narzędziaPRZESTROGA
Podczas wymiany rolki czyszczącej należy używać rękawic termoodpornych.
|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |

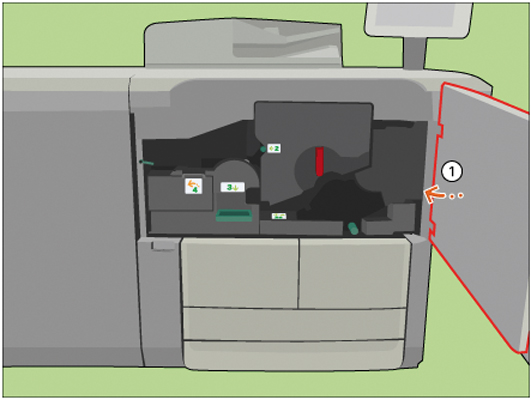

[Otwórz drzwiczki przednie.] |
|
|
2 |

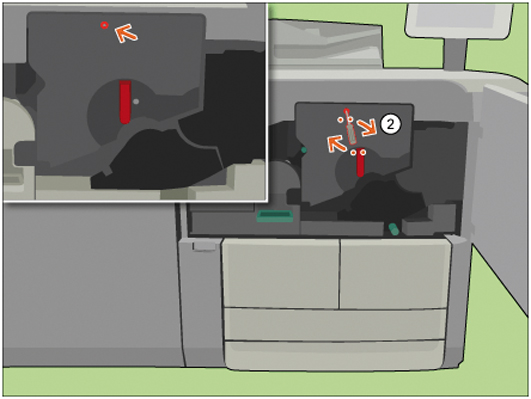

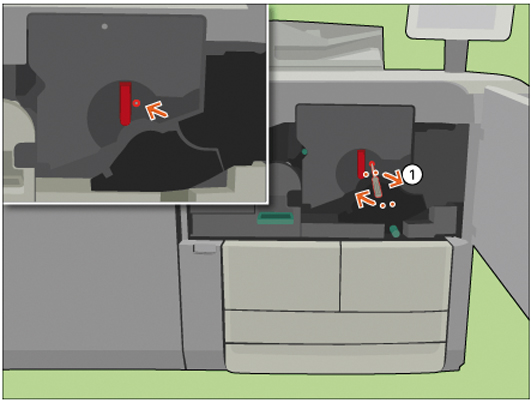

[Przy użyciu klucza nasadowego poluzuj 2 pióra mocujące.] |
|
|
3 |

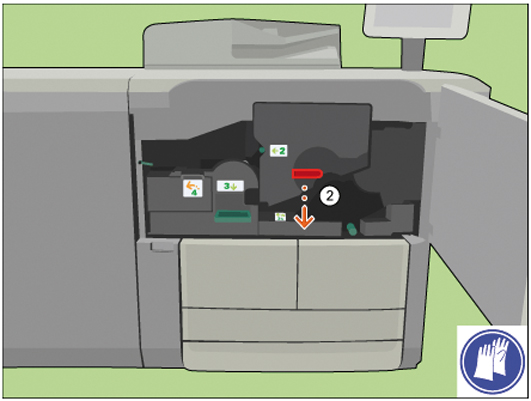

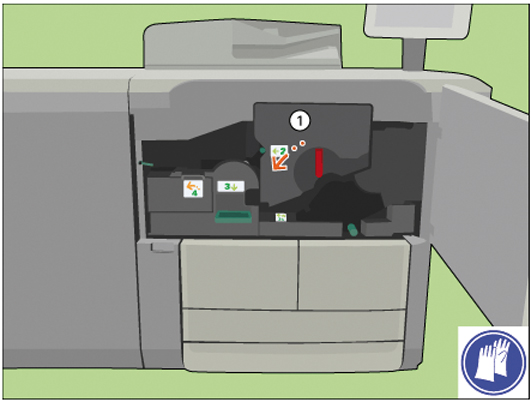

[Obróć czerwony uchwyt w kierunku przeciwnym do ruchu wskazówek zegara.] |
|
|
4 |

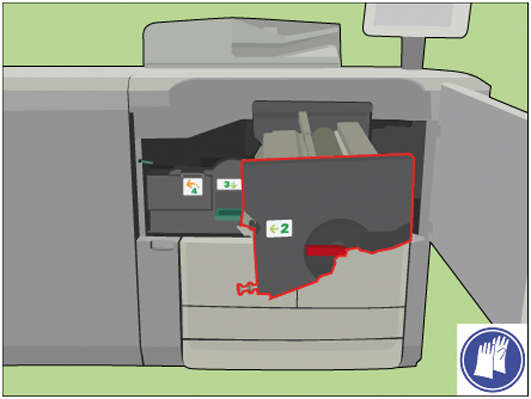

[Wysuń moduł pasa utrwalania z jego ramy.] |
|
|
5 |

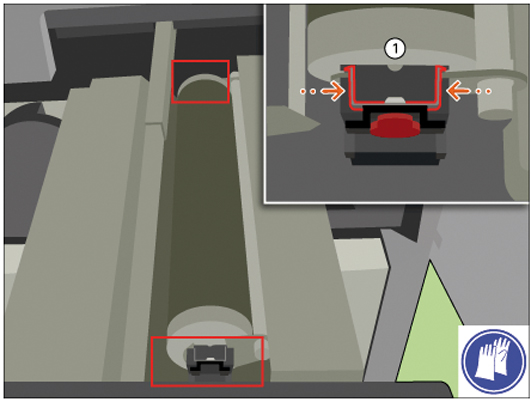

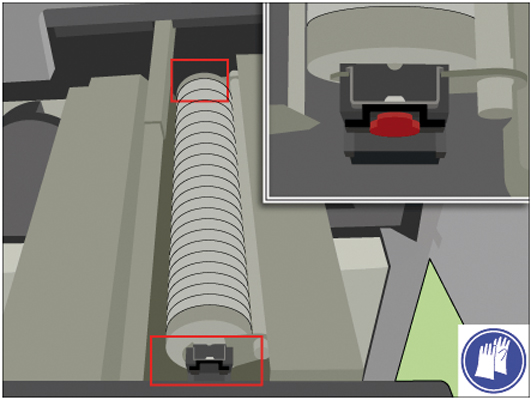

[Ściśnij obie sprężyny mocujące.] |
|
|
6 |
[Zsuń zatyczki mocujące z końcówek elementu czyszczącego.] |
|
|
7 |

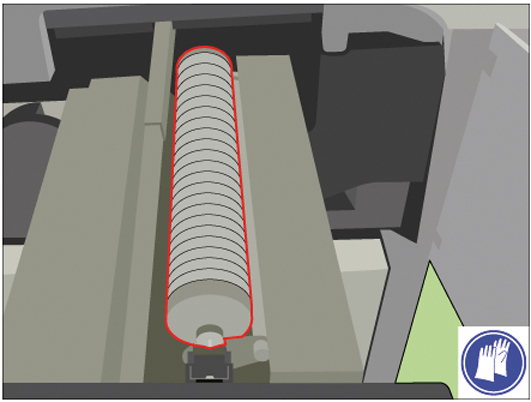

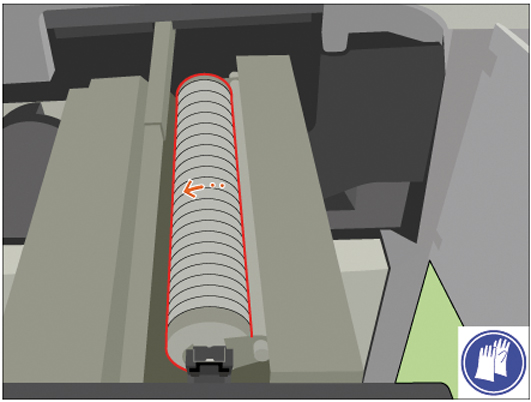

[Wyjmij rolkę czyszczącą z pasa utrwalania.] [Umieść rolkę czyszczącą na opakowaniu nowych elementów czyszczących.] UWAGA
[Po ostygnięciu rolki czyszczącej wyrzuć elementy czyszczące do kosza na śmieci.] Lub zwrócić rolkę do lokalnego punktu serwisowego. |
|
|
8 |

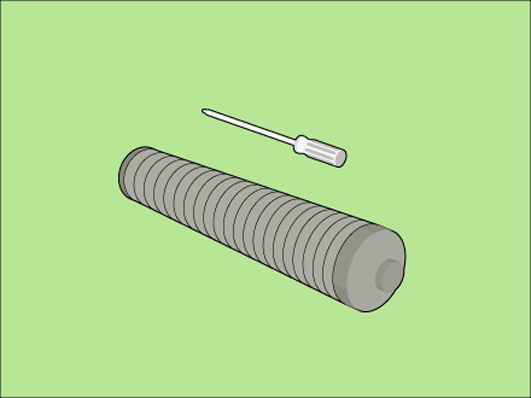

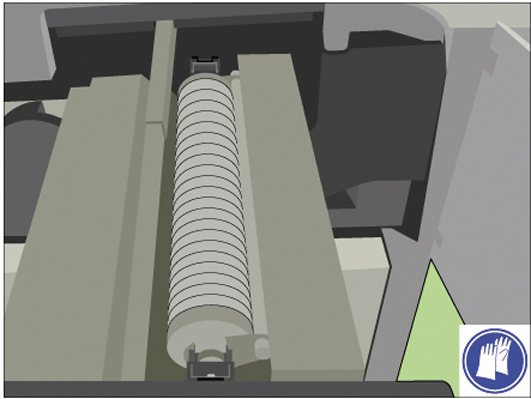

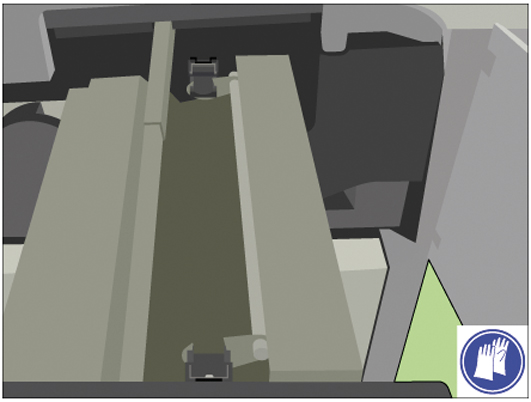

[Załóż nową rolkę czyszczącą do pasa utrwalania.] |
|
|
9 |

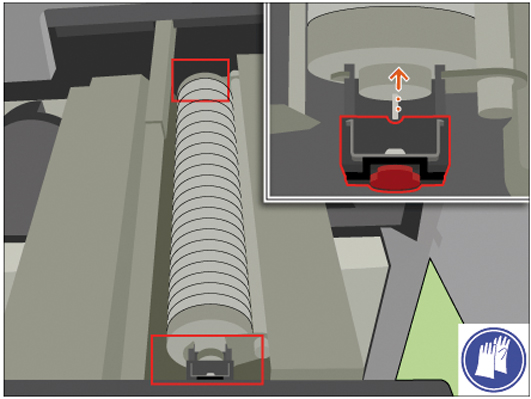

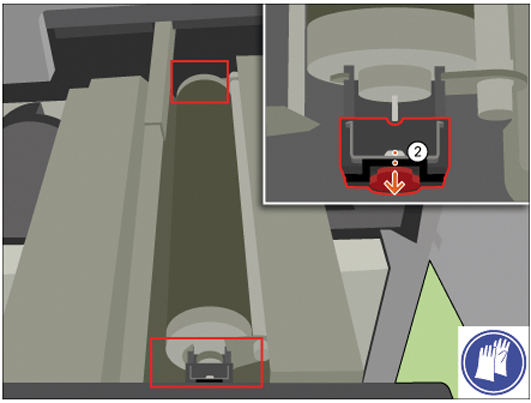

[Nasuń obie zatyczki mocujące na element czyszczący, aż do zatrzaśnięcia.] |
|
|
10 |

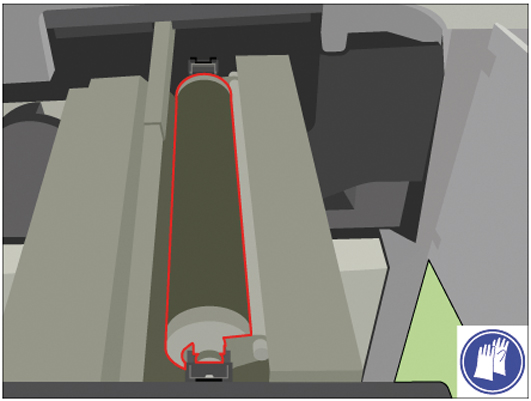

Sprawdź, czy rolka czyszcząca swobodnie się obraca. |
|
|
11 |

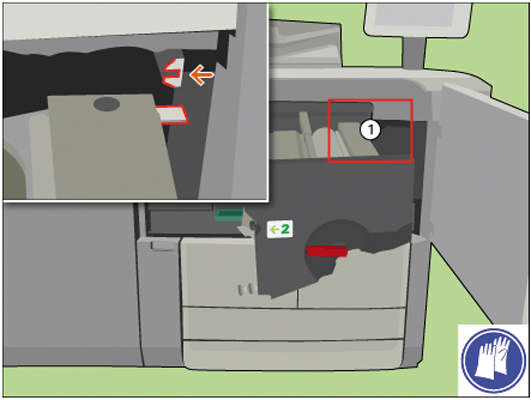

[Dopasuj pas utrwalania do szyny.] |
|
|
12 |
[Wsuń z powrotem pas utrwalania.] |
|
|
13 |

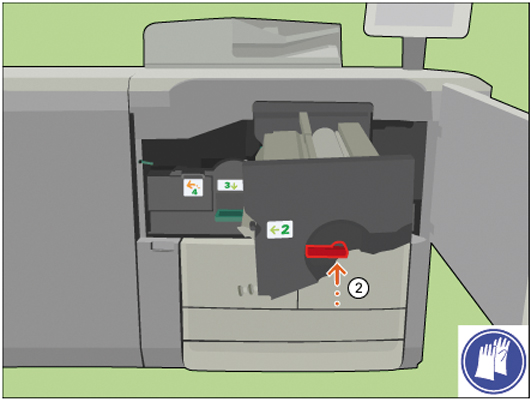

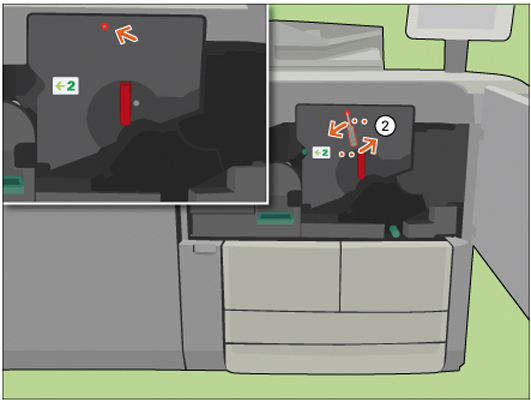

[Obróć czerwony uchwyt zgodnie z kierunkiem ruchu wskazówek zegara.] |
|
|
14 |

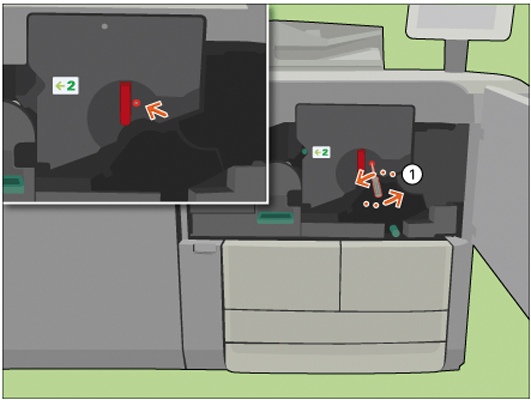

[Przy użyciu klucza nasadowego dokręć 2 pióra mocujące. Zamykanie drukarki] |
|
|
15 |
[Zamknij drzwiczki przednie.] |
|
|
16 |
Odpowiedz na pytanie [Jakie rolki czyszczące zostały włożone z powrotem do wymiennika ciepła?], wybierając opcję [Nowy], aby potwierdzić zamontowanie nowej rolki czyszczącej. Jeżeli rolka czyszcząca nie została wymieniona, dotknij odpowiedzi [Dotychczasowe]. |
