更换螺旋清洁器

简介

在螺旋清洁辊几乎已满时，控制面板将显示橙色维护图标。将激活 POC 操作[更换螺旋清洁辊] 。下表介绍了维护图标的含意。

表 1. 维护图标
图标	说明
	即将需要维护。建议您尽快更换螺旋清洁辊。在需要更换螺旋清洁辊之前，您可以再打印大约 45,000 个图像。
	立即需要维护。打印机停止。您必须更换螺旋清洁辊以恢复打印。

您可以在以下时间更换螺旋清洁辊：

注释

如果关闭打印机或置于休眠模式，同时显示橙色维护图标，您必须在下次启动时更换螺旋清洁辊。然后，将显示红色维护图标。

注释

在更换螺旋清洁器后，可能会短暂显示相同的指示。有时，可能会短暂显示错误 6324。

可能是以下原因之一：

耐热手套

套筒扳手

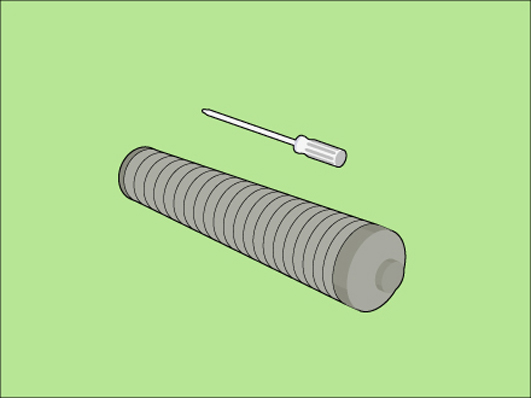

新的螺旋清洁辊

注意

仅允许经过培训的人员执行 POC 操作。

所需的工具

注意

在更换螺旋清洁辊时，您必须戴上耐热手套。

表 2. 更换螺旋清洁器
步骤	操作	图解

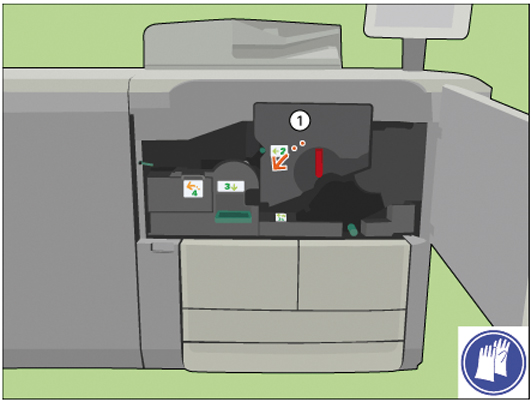

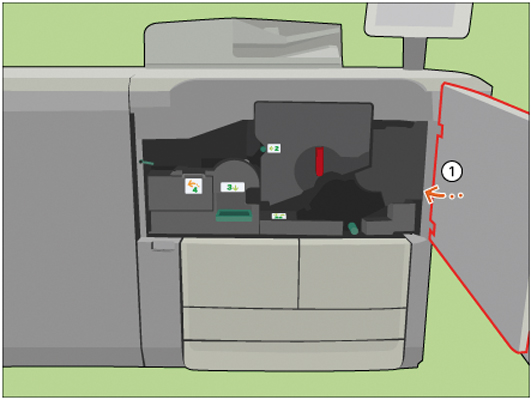

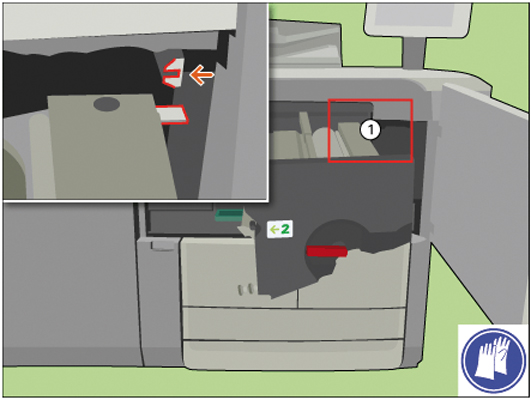

1	[打开前门。]

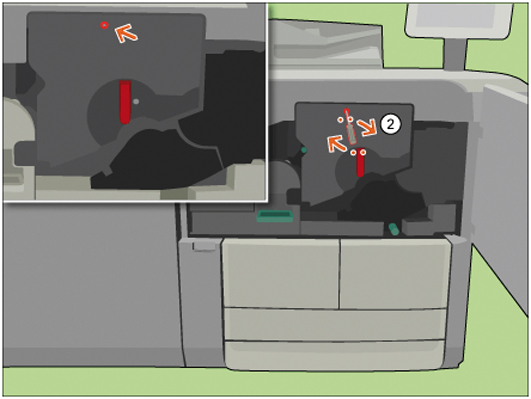

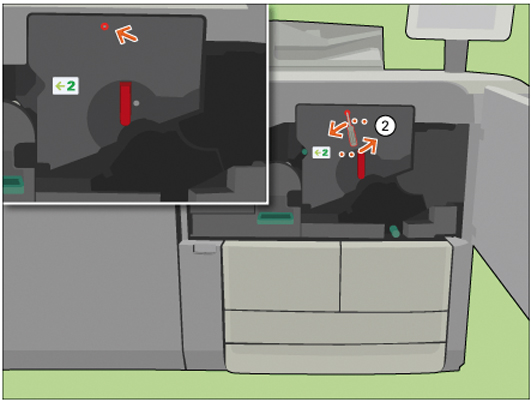

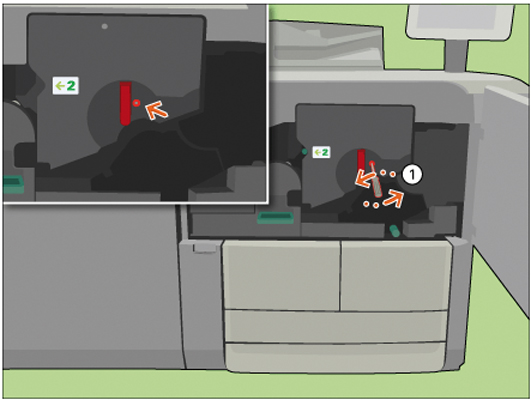

2	[使用套筒扳手拧松 2 个固定栓。]

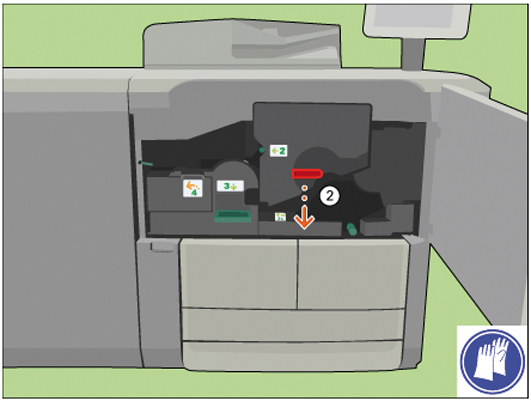

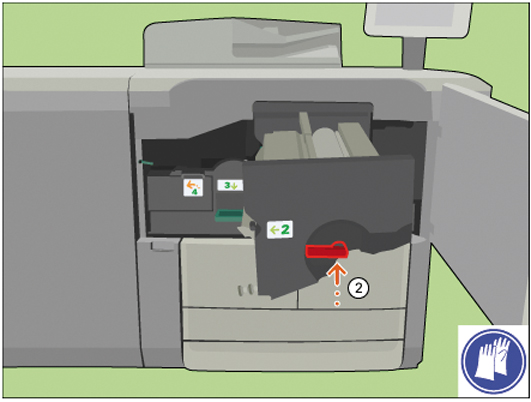

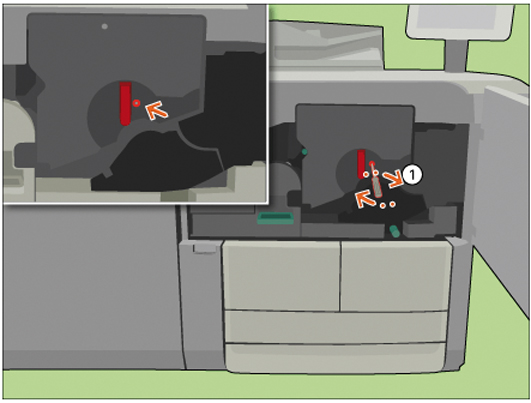

3	[逆时针转动红色手柄。]

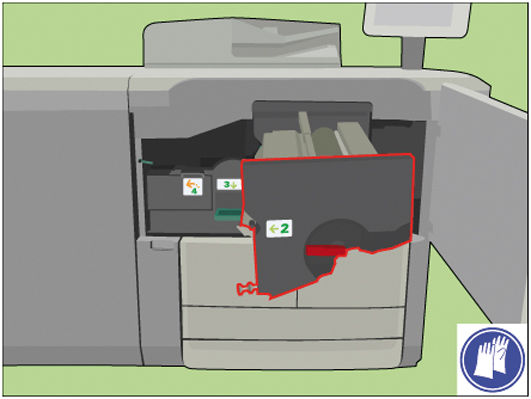

4	[将 TTF 装置滑出框架。]

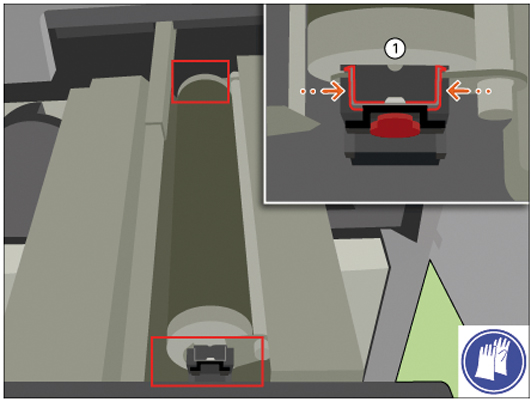

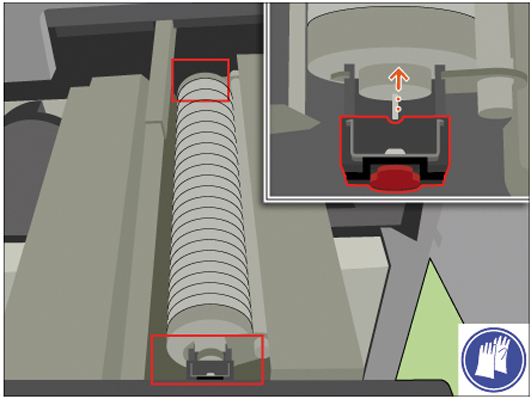

5	[挤压两个固定弹簧。]

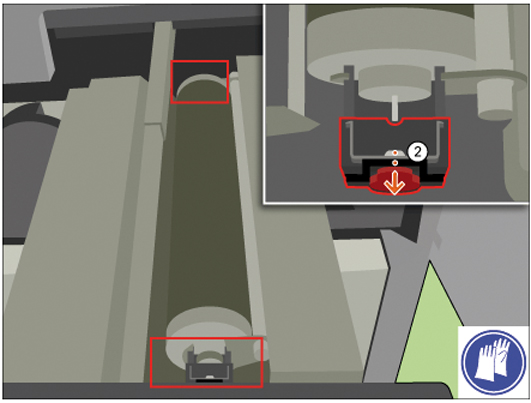

6	[将固定帽从清洁辊两端滑出。]

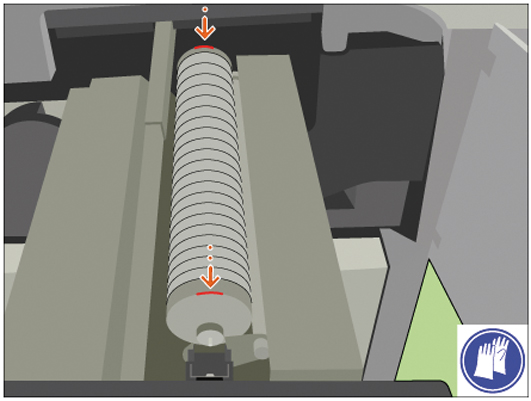

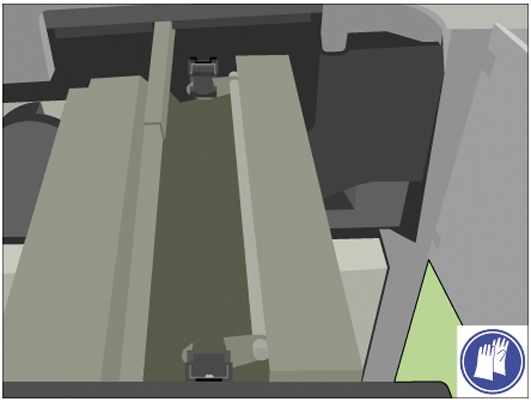

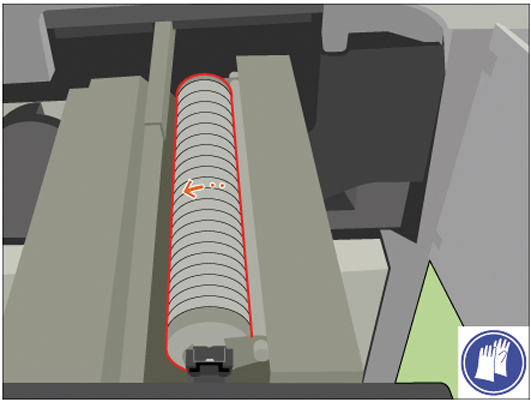

7	[从 TTF 中拆下螺旋清洁辊。] [将该螺旋清洁辊放在新清洁辊的包装上。] 注释 [当螺旋清洁辊冷却后，将它弃置到一般垃圾箱中。] 或者将清洁器返回到您的服务机构。

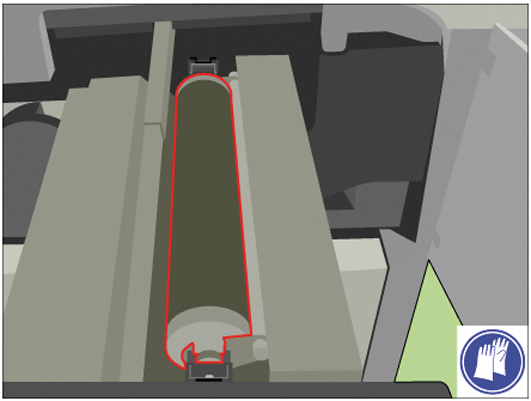

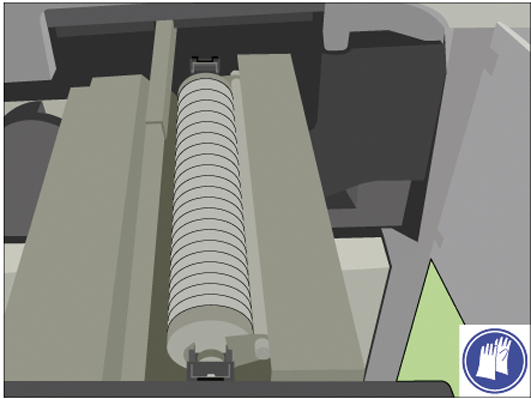

8	[将新的螺旋清洁辊安装到 TTF 中。]

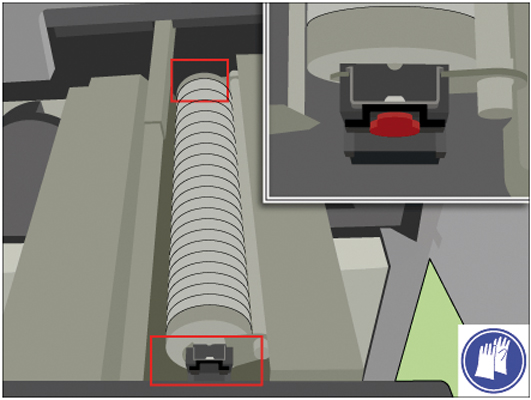

9	[将两个固定帽滑过清洁辊两端直到固定帽咔嗒一声到位。]
10	检查螺旋清洁辊是否可以自由转动。
11	[将 TTF 与轨道对齐。]
12	[将 TTF 装置滑回原位。]
13	[顺时针转动红色手柄。]
14	[使用套筒板手拧紧 2 个固定栓。]
15	[关闭前门。]
16	在出现[放回的是哪个螺旋清洁辊？] 问题时回答[新的] ，以确认安装新的螺旋清洁辊。如果不更换螺旋清洁辊，请按[现有的] 。
