Wanneer de sleuven-reinigingswals bijna vol is, wordt er een oranje onderhoudspictogram weergegeven op het bedieningspaneel. De POC-actie [De sleuven-reinigingswals vervangen] wordt ingeschakeld. In de onderstaande tabel wordt de betekenis van de onderhoudspictogrammen beschreven.
|
Pictogram |
Omschrijving |
|---|---|
|
Binnenkort is onderhoud noodzakelijk. U moet de sleuven-reinigingswals zo spoedig mogelijk vervangen. U kunt ongeveer 45.000 afbeeldingen afdrukken voordat u de sleuven-reinigingswals moet vervangen. |
|
Onderhoud is nu vereist. De printer stopt. U moet de sleuven-reinigingswals vervangen om het afdrukken te kunnen hervatten. |
U kunt de sleuven-reinigingswals vervangen:
Onmiddellijk of op een ander geschikt moment niet te ver in de toekomst, wanneer u niet kunt wachten totdat de printer is afgekoeld (bijvoorbeeld wanneer de printer ononderbroken gebruikt wordt) of
Tijdens het opstarten van de printer, bijvoorbeeld de volgende ochtend nadat de printer de hele nacht heeft uitgestaan of in slaapstand heeft gestaan.
OPMERKING
Wanneer de printer uit of in slaapstand staat, terwijl het oranje pictogram wordt weergegeven, moet u de sleuven-reinigingswals vervangen bij de volgende keer opstarten. Dan wordt het rode onderhoudspictogram weergegeven.
OPMERKING
Deze melding kan ook worden weergegeven kort nadat u de sleuven-reinigingswals hebt vervangen. Soms wordt de fout 6324 kort weergegeven.
Deze fout kan de volgende oorzaken hebben:
De sleuven-reinigingswals is niet goed aangesloten.
Vervang de sleuven-reinigingswals niet tijdens de POC-taak, maar installeer dezelfde sleuven-reinigingswals.
De sleuven-reinigingswals is defect.
De sleuven-reinigingswals vervangen.
De temperatuursensor voor de sleuven-reinigingswals is vuil.
Reinig de sensor.
Vervang de sleuven-reinigingswals niet tijdens de POC-taak, maar installeer dezelfde sleuven-reinigingswals.
Druk op het bedieningspaneel op [Systeem] -> [Onderhoud] -> [Naar onderhoudstaken] -> [De sleuven-reinigingswals vervangen] -> [Starten].
[Geef de onderhoudscode op.]
[Druk op Volgende om de deur te ontgrendelen.]
Wacht tot de printer is uitgeschakeld.
Draag hittebestendige handschoenen als het apparaat nog warm is.
Hittebestendige handschoenen
Dopsleutel

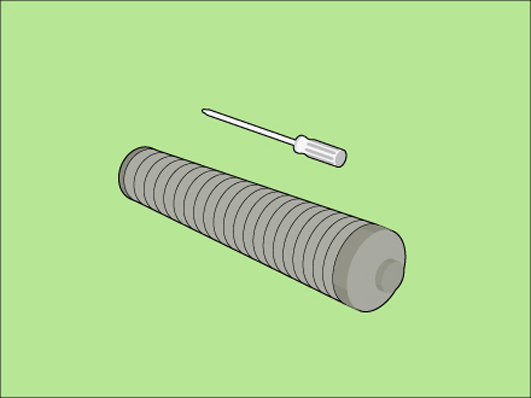

Nieuwe sleuven-reinigingswals
VOORZICHTIG
Alleen opgeleid personeel mag POC-taken uitvoeren.
Vereiste hulpmiddelenVOORZICHTIG
U moet hittebestendige handschoenen dragen wanneer u de sleuven-reinigingswals vervangt.
|
Stap |
Handeling |
Illustratie |
|---|---|---|
|
1 |
[Open de deur aan de voorzijde.] |
|
|
2 |

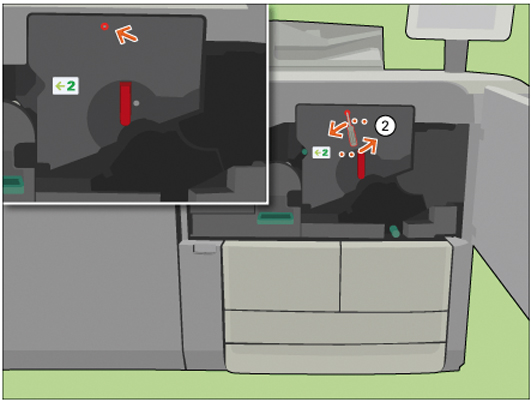

[Gebruik de dopsleutel om de twee bevestigingspennen los te draaien.] |
|
|
3 |

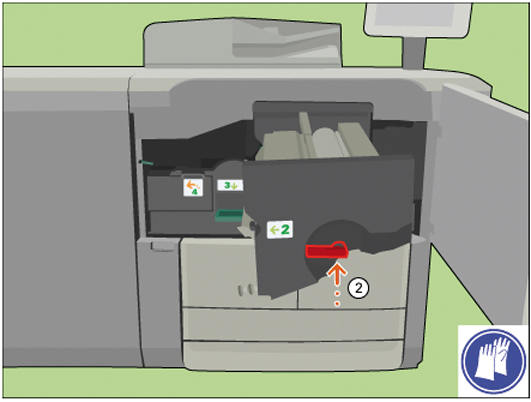

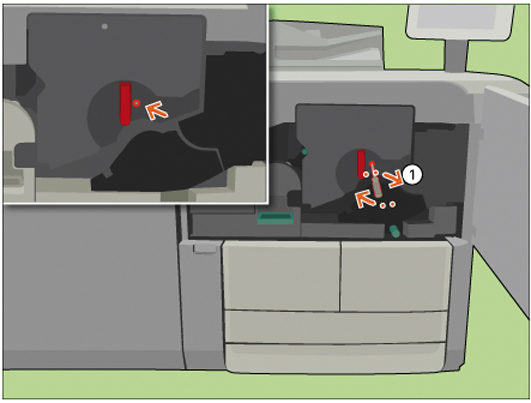

[Draai de rode hendel linksom.] |
|
|
4 |

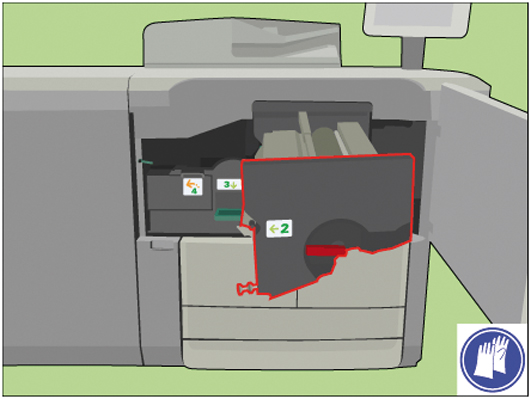

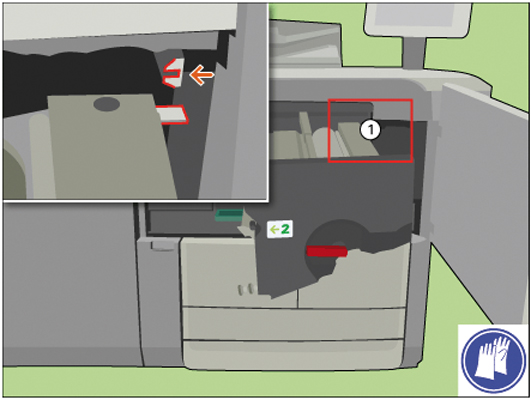

[Schuif de TTF-eenheid uit het frame.] |
|
|
5 |

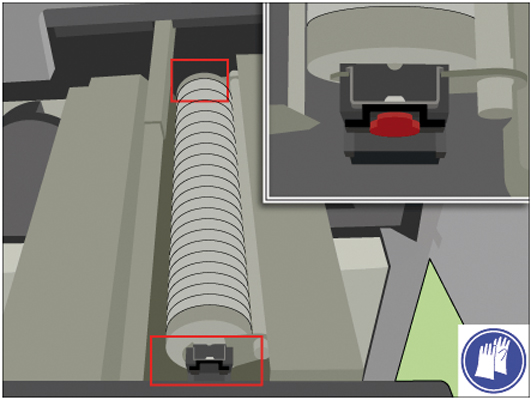

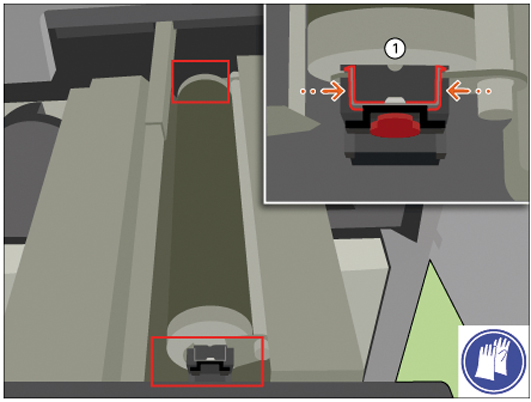

[Knijp beide bevestigingsveren in.] |
|
|
6 |
[Schuif de bevestigingsdopjes op de uiteinden van de reinigingswals.] |
|
|
7 |

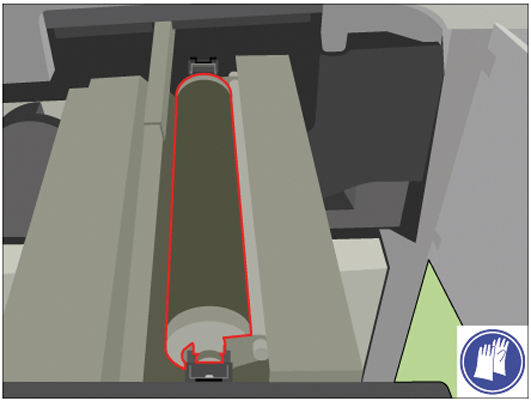

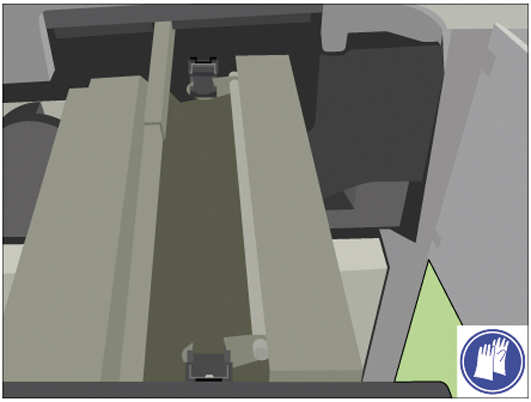

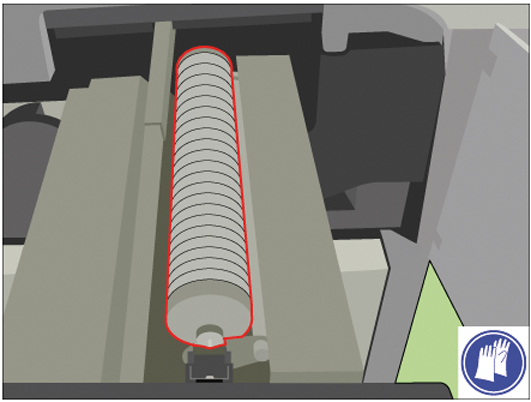

[Verwijder de sleuven-reinigingswals uit de TTF.] [Plaats de sleuven-reinigingswals op de verpakking van de nieuwe reinigingswals.] OPMERKING
[Zodra de sleuven-reinigingswals is afgekoeld, kunt u de reinigingswals weggooien bij het huisvuil.] Of retourneer de sleuvenwals aan uw serviceorganisatie. |
|
|
8 |
[Plaats de nieuwe sleuven-reinigingswals in de TTF.] |
|
|
9 |

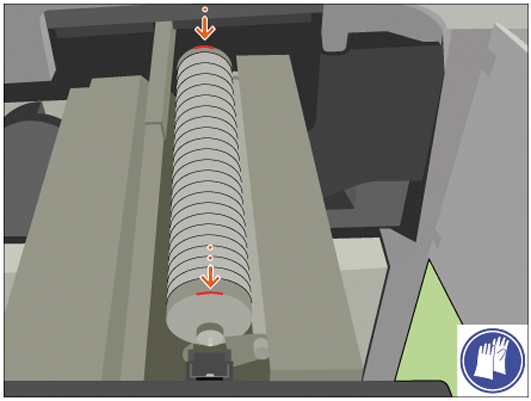

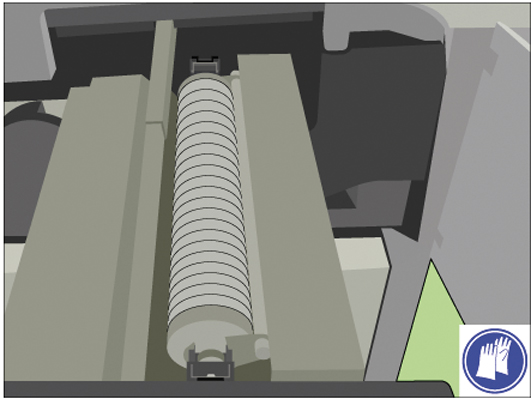

[Schuif beide bevestigingsdopjes over de uiteinden van de reinigingswals totdat de dopjes vastklikken.] |
|
|
10 |

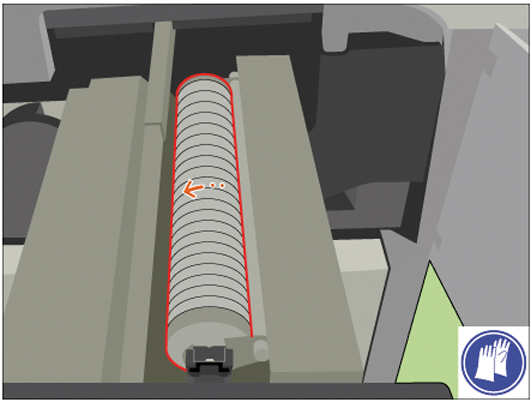

Controleer of de sleuven-reinigingswals vrij kan ronddraaien. |
|
|
11 |

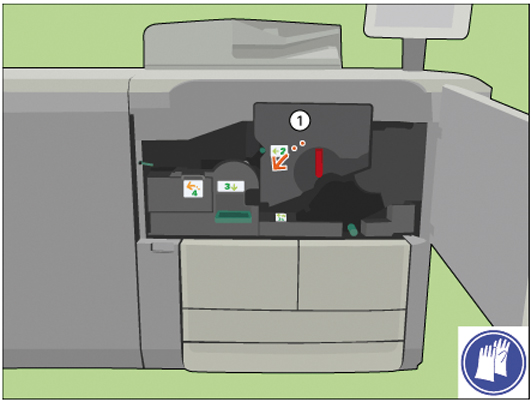

[Lijn de TTF uit met de rails.] |
|
|
12 |
[Schuif de TTF-eenheid terug.] |
|
|
13 |

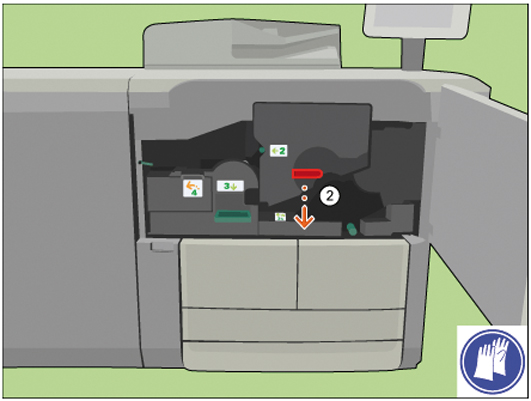

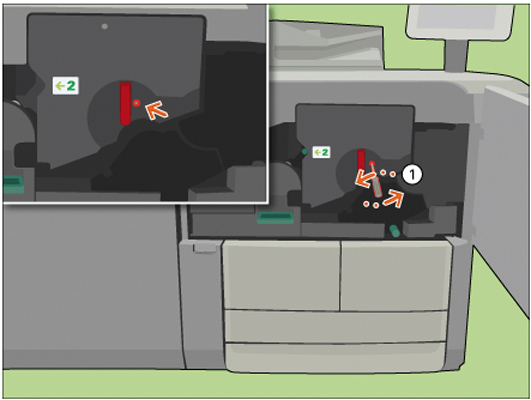

[Draai de rode hendel rechtsom.] |
|
|
14 |
[Gebruik de dopsleutel om de twee bevestigingspennen vast te draaien.] |
|
|
15 |
[Sluit de deur aan de voorzijde.] |
|
|
16 |
Beantwoord de vraag [Welke sleuven-reinigingswals hebt u teruggeplaatst?] met [Nieuw] om te bevestigen dat u een nieuwe sleuven-reinigingswals hebt geïnstalleerd. Als u de reinigingswals niet hebt vervangen drukt u op [Bestaand]. |
