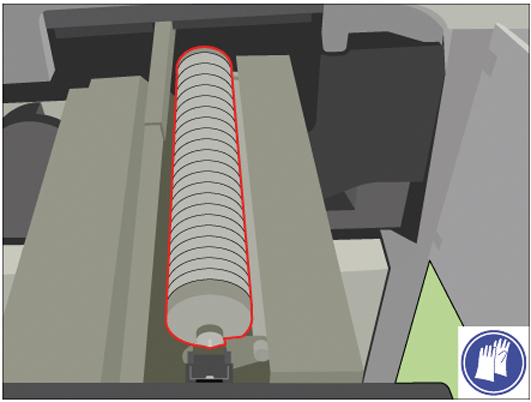

Quando il pulitore a spirale è quasi pieno, il pannello di controllo visualizza l'icona di manutenzione arancione. L'azione POC [Sostituire il pulitore a spirale] diventa attiva. Nella tabella di seguito viene descritto il significato delle icone di manutenzione.
|
Icona |
Descrizione |
|---|---|
|
È necessario un intervento di manutenzione appena possibile. Si consiglia di sostituire il pulitore a spirale il prima possibile. È possibile stampare altre circa 45.000 immagini prima che sia necessario sostituire il pulitore a spirale. |
|
È necessario un intervento di manutenzione immediato. Le operazioni della stampante si interrompono. Per riprendere la stampa, è necessario sostituire il pulitore a spirale. |
È possibile sostituire il pulitore a spirale:
Immediatamente o il prima possibile se non è possibile attendere il raffreddamento della stampante (ad esempio quando la stampante viene utilizzata 24 ore al giorno 7 giorni la settimana), oppure
Durante un avvio a freddo della stampante, ad esempio la mattina successiva alla notte in cui la stampante è stata spenta o in modalità di attesa.
NOTA
Quando la stampante viene spenta o portata in modalità di attesa mentre viene visualizzata l'icona di manutenzione arancione, all'avvio successivo è necessario sostituire il pulitore a spirale. A questo punto, viene visualizzata l'icona di manutenzione rossa.
NOTA
La stessa indicazione può apparire poco dopo la sostituzione del pulitore a spirale. A volte l'errore 6324 viene visualizzato poco dopo.
Possibili cause:
Il pulitore a spirale non è correttamente collegato.
Non sostituire il pulitore a spirale durante l'azione POC, ma installare lo stesso pulitore a spirale.
Il pulitore a spirale è danneggiato.
Sostituzione del pulitore a spirale.
Il sensore di temperatura del pulitore a spirale è sporco.
Pulire il sensore.
Non sostituire il pulitore a spirale durante l'azione POC, ma installare lo stesso pulitore a spirale.
Sul pannello di controllo, premere [Sistema] -> [Manutenzione] -> [Passa ad attività di manut.] -> [Sostituire il pulitore a spirale] -> [Avvia].
[Inserire il PIN di manutenzione.]
[Premere Avanti per sbloccare lo sportello.]
Attendere che la stampante sia spenta.
Nel caso in cui la macchina si calda, indossare guanti resistenti al calore.
Guanti resistenti al calore
Chiave esagonale
Nuovo pulitore a spirale
ATTENZIONE
Le azioni POC possono essere eseguite solo da personale specializzato.
Strumenti necessariATTENZIONE
Quando si sostituisce il pulitore a spirale, è necessario indossare guanti resistenti al calore.
|
Passaggio |
Operazione |
Figura |
|---|---|---|
|
1 |
[Aprire lo sportello anteriore.] |
|
|
2 |
[Utilizzare la chiave esagonale per allentare i due perni di fissaggio.] |
|
|
3 |
[Ruotare la maniglia rossa in senso antiorario.] |
|
|
4 |
[Estrarre l'unità TTF dalla cornice.] |
|
|
5 |
[Stringere entrambe le molle di fissaggio.] |
|
|
6 |
[Far scorrere i tappi di fissaggio dalle estremità del pulitore.] |
|
|
7 |
[Rimuovere il pulitore a spirale dal TTF.] [Posizionare il pulitore a spirale sulla confezione del nuovo pulitore.] NOTA
[Quando il pulitore a spirale si è raffreddato, smaltirlo in un normale cestino.] Oppure restituire il pulitore all'organizzazione di assistenza. |
|
|
8 |
[Posizionare il nuovo pulitore a spirale nel TTF.] |
|
|
9 |
[Far scorrere entrambi i tappi di fissaggio sulle estremità del pulitore finché i tappi non scattano in posizione.] |
|
|
10 |
Verificare che il pulitore a spirale possa ruotare liberamente. |
|
|
11 |
[Allineare il TTF al binario.] |
|
|
12 |
[Far scorrere di nuovo in posizione l'unità TTF.] |
|
|
13 |
[Ruotare la maniglia rossa in senso orario.] |
|
|
14 |
[Utilizzare la chiave esagonale per fissare i 2 perni di fissaggio.] |
|
|
15 |
[Chiudere lo sportello anteriore.] |
|
|
16 |
Rispondere alla domanda [Quale pulitore a spirale è stato riposizionato?] con [Nuovo] per confermare l'installazione di un nuovo pulitore a spirale. Se non il pulitore a spirale non è stato sostituito, premere [Esistente]. |
