Lorsque le rouleau de nettoyage est presque plein, le panneau de commande affiche l'icône d'entretien orange. L'action POC [Remise en place des rouleaux de nettoyage] devient active. Le tableau ci-dessous décrit la signification des icônes d'entretien.
|
Icône |
Description |
|---|---|
|
Une opération de maintenance sera bientôt nécessaire. Il est conseillé de remplacer le rouleau de nettoyage dès que possible. Vous pouvez imprimer environ 45 000 images de plus avant de devoir remplacer le rouleau de nettoyage. |
|
Une opération de maintenance est nécessaire maintenant. L'imprimante s'arrête. Vous devez remplacer le rouleau de nettoyage pour reprendre l'impression. |
Vous pouvez remplacer le rouleau de nettoyage :
Immédiatement ou à un moment opportun bientôt, si vous ne pouvez pas attendre le refroidissement de l'imprimante (par exemple lorsque votre imprimante est utilisée 24 heures sur 24 / 7 jours sur 7) ou
Au cours d'un démarrage à froid de l'imprimante, par exemple le matin suivant si l'imprimante était éteinte ou en mode veille pendant la nuit.
REMARQUE
Lorsque l'imprimante est hors tension ou placée en mode veille alors que l'icône d'entretien orange est affichée, vous devez remplacer le rouleau de nettoyage au démarrage suivant. L'icône d'entretien rouge sera alors affichée.
REMARQUE
La même indication peut apparaître peu de temps après avoir remplacé les rouleaux de nettoyage. Il arrive parfois que l'erreur 6324 s'affiche peu de temps après.
La cause peut être l'une des suivantes :
Le rouleau de nettoyage n'est pas connecté correctement.
Ne remplacez pas le nettoyeur en spirale lors de l'action POC, mais installez le même rouleau de nettoyage.
Le rouleau de nettoyage est cassé.
Remplacez le rouleau de nettoyage.
Le capteur de température du rouleau de nettoyage est sale.
Nettoyez le capteur.
Ne remplacez pas le nettoyeur en spirale lors de l'action POC, mais installez le même rouleau de nettoyage.
Sur le panneau de commande, touchez [Système] -> [Entretien] -> [Accéder tâches d'entretien] -> [Remise en place des rouleaux de nettoyage] -> [Démarrage].
[Entrez le PIN d'entretien.]
[Touchez Suivant pour débloquer la porte.]
Attendez l'arrêt de l’imprimante.
Mettez des gants anti-chaleur dans le cas où la machine serait chaude.

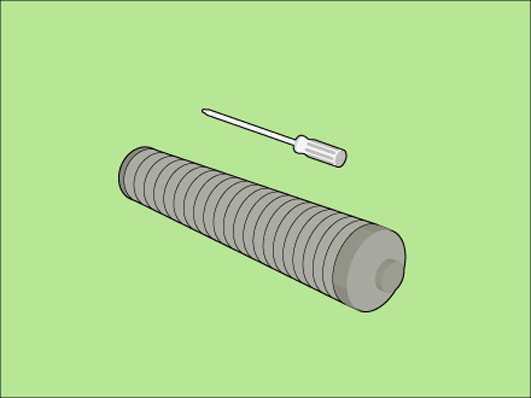

Gants anti-chaleur
Clé à douille
Nouveau rouleau de nettoyage
ATTENTION
Seul le personnel qualifié est autorisé à exécuter des actions POC.
Outils nécessairesATTENTION
Vous devez porter des gants anti-chaleur lorsque vous remplacez les rouleaux de nettoyage.
|
Étape |
Action |
Illustration |
|---|---|---|
|
1 |

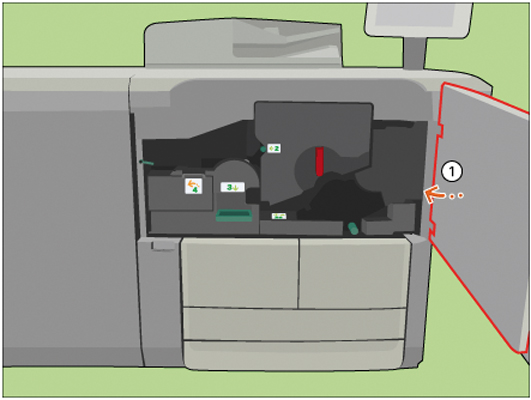

[Ouvrez la porte avant.] |
|
|
2 |

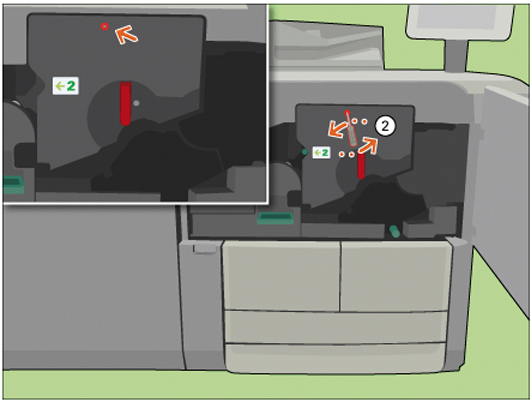

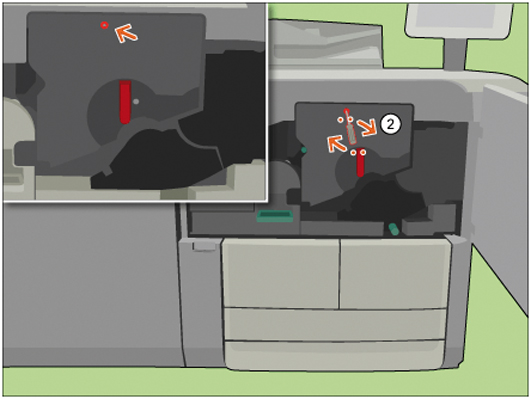

[Utilisez la clé à douille pour dévisser les 2 vis de fixation.] |
|
|
3 |

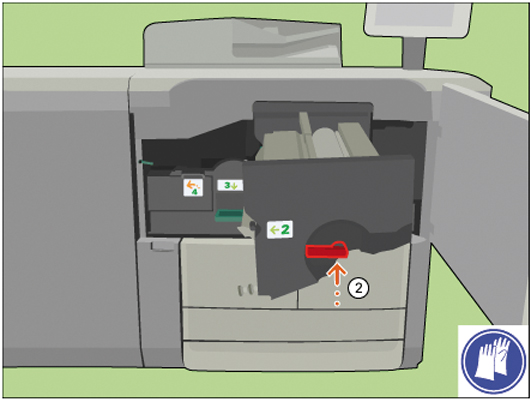

[Tournez la poignée rouge dans le sens inverse des aiguilles d'une montre.] |
|
|
4 |

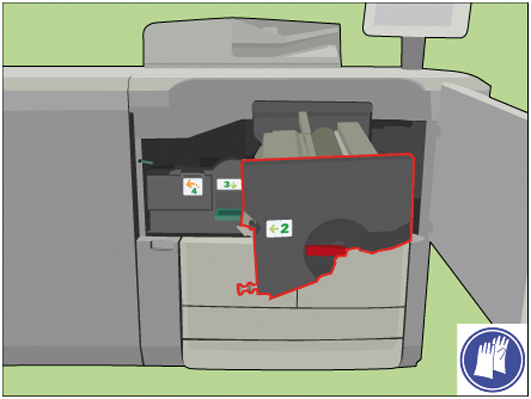

[Faites sortir l’unité TTF de son cadre.] |
|
|
5 |
[Serrez les deux ressorts de fixation.] |
|
|
6 |
[Faites glisser les bouchons de fixation des extrémités de l'unité de nettoyage.] |
|
|
7 |

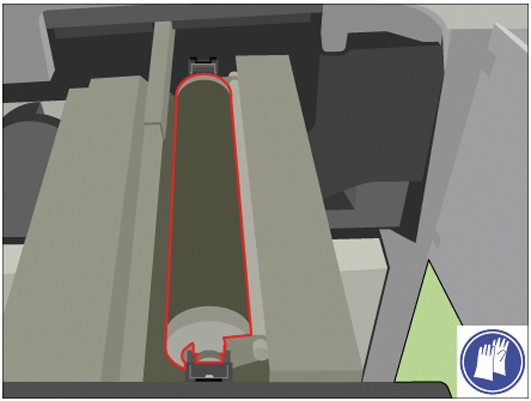

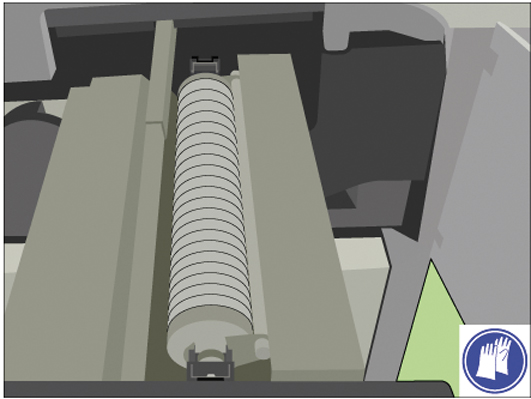

[Retirez le rouleau de nettoyage de la TTF.] [Placez le rouleau de nettoyage sur l'emballage de la nouvelle unité de nettoyage.] REMARQUE
[Lorsque le rouleau de nettoyage s'est refroidi, jetez-le dans une poubelle commune.] Ou retournez l'unité de nettoyage à votre organisation de service. |
|
|
8 |

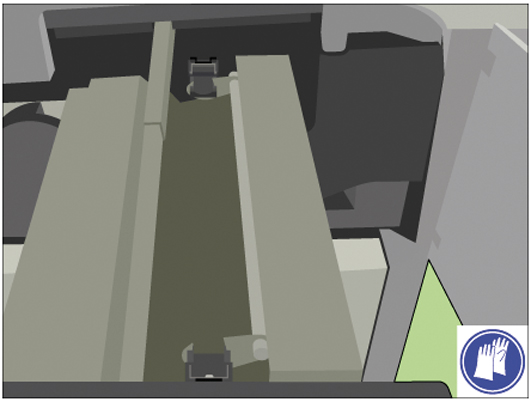

[Placez le nouveau rouleau de nettoyage dans le TTF.] |
|
|
9 |
[Faites glisser les deux bouchons de fixation sur les extrémités de l'unité de nettoyage jusqu'à ce que les bouchons soient en place.] |
|
|
10 |
Vérifiez si le rouleau de nettoyage peut pivoter librement. |
|
|
11 |
[Alignez le TTF avec le rail.] |
|
|
12 |
[Replacer l'unité TTF en la faisant glisser.] |
|
|
13 |
[Tournez la poignée rouge dans le sens des aiguilles d'une montre.] |
|
|
14 |

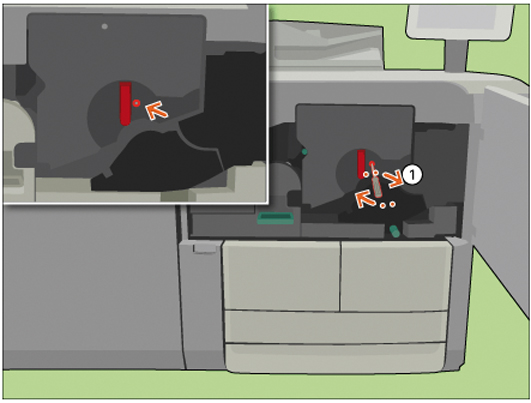

[Utilisez la clé à douille pour serrer les 2 vis de fixation.] |
|
|
15 |
[Fermez la porte avant.] |
|
|
16 |
Répondez à la question [Quel rouleau de nettoyage avez-vous remis en place ?] avec [Nouveau] pour confirmer que vous avez installé un nouveau rouleau de nettoyage. Si vous n'avez pas remplacé le rouleau de nettoyage, touchez [Existant]. |
