更换散热器箔片

1

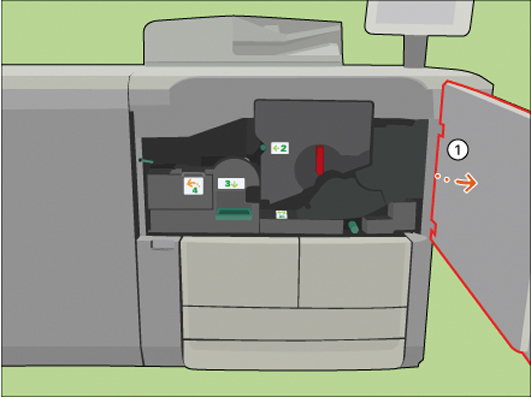

[打开前门。] 

2

[使用手柄 3 滑出传输装置。] 

3

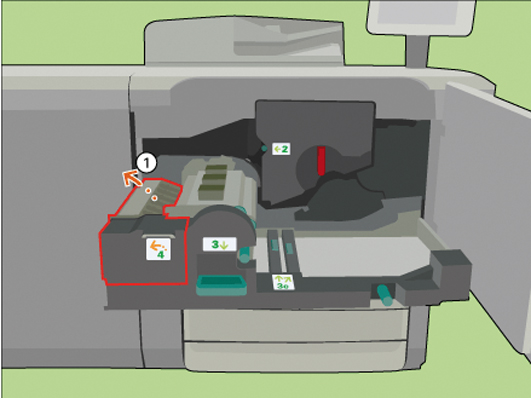

[使用手柄 4 打开翻转装置。] 

4

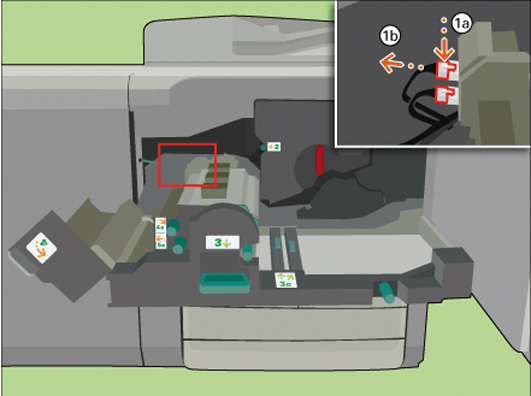

[从散热器上拔下 2 个插头。] 

5

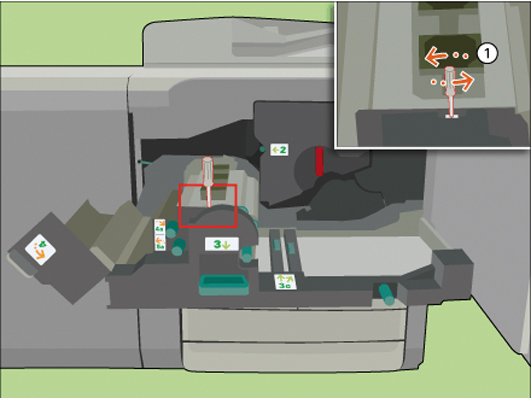

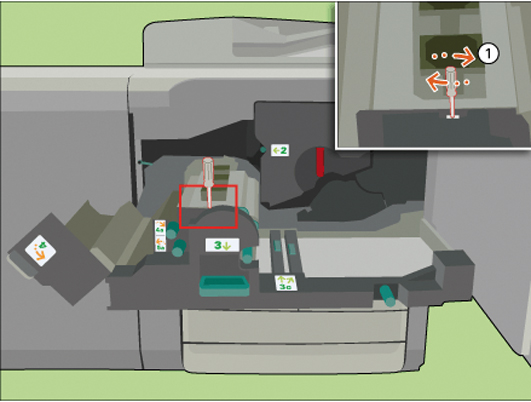

[使用套筒扳手拧松 2 个固定栓。] 

6

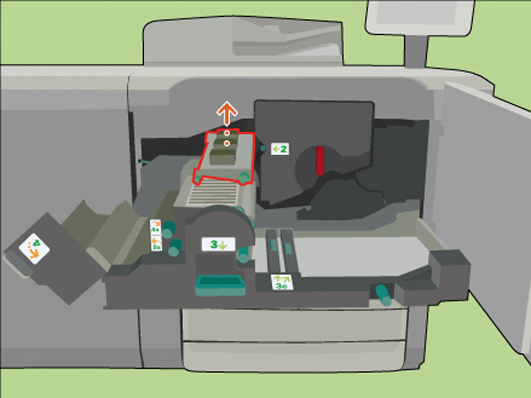

[使用红色手柄拆下散热器。] 

7

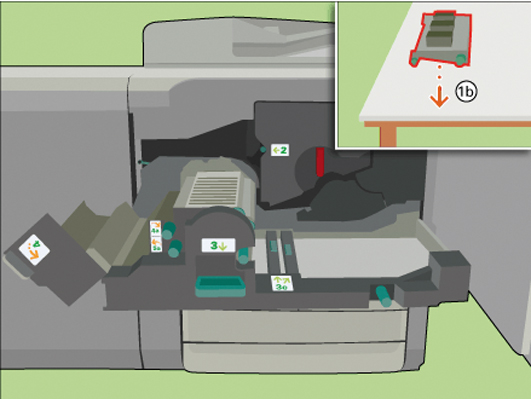

[将散热器放在干净的平面上。] 

8

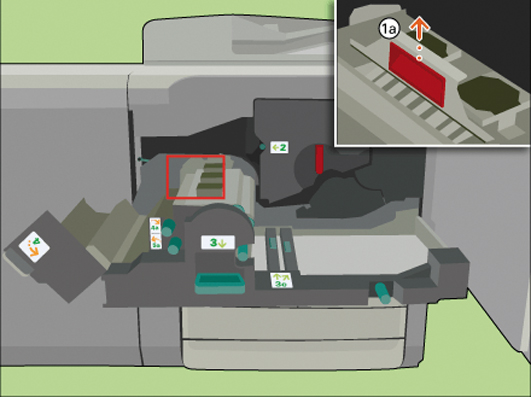

[翻转压力板。] 

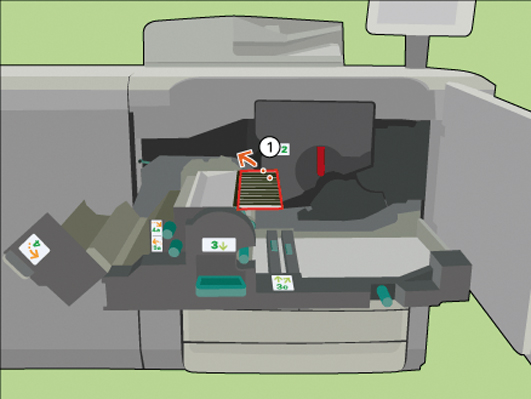

9

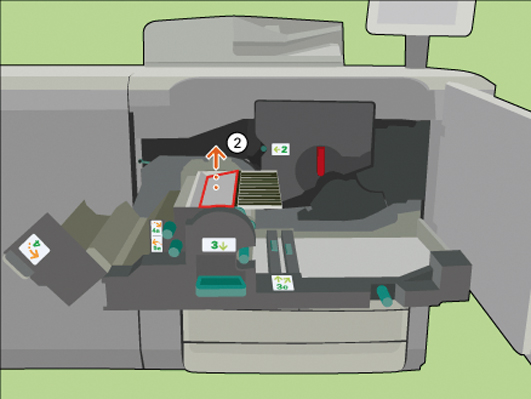

[取下 2 个散热器箔片。] 

10

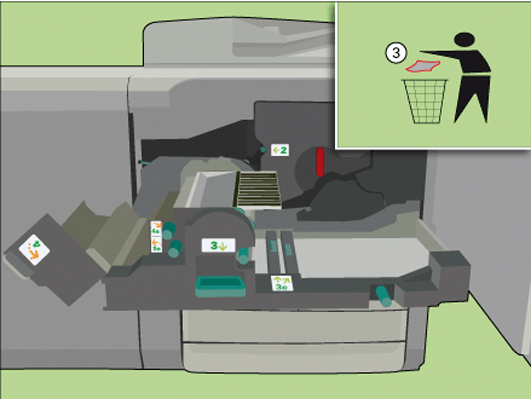

[将箔片弃置到一般垃圾箱中。] 

11

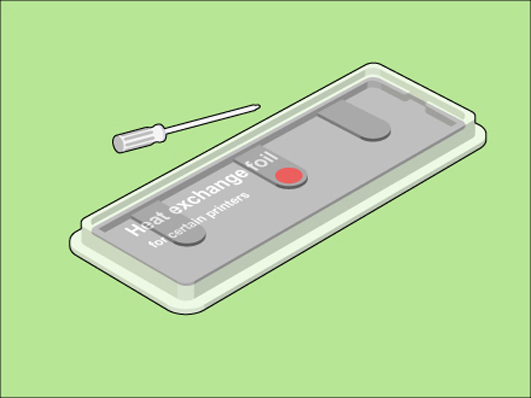

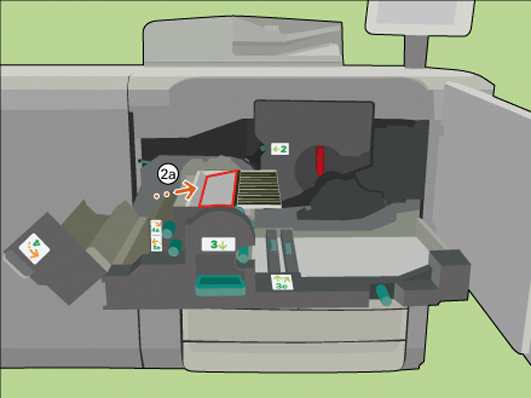

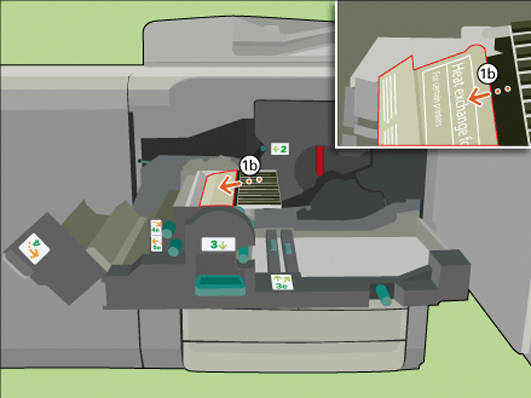

[将带包装的新箔片放置到散热器中。] 

12

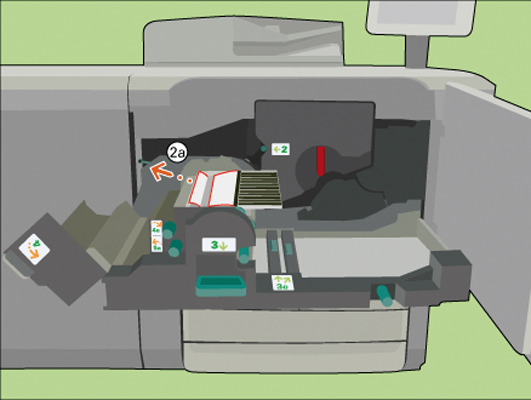

[当新箔片安装到位后，除去包装。] 

[警告：请勿触摸箔片以保持新箔片干净。] 

13

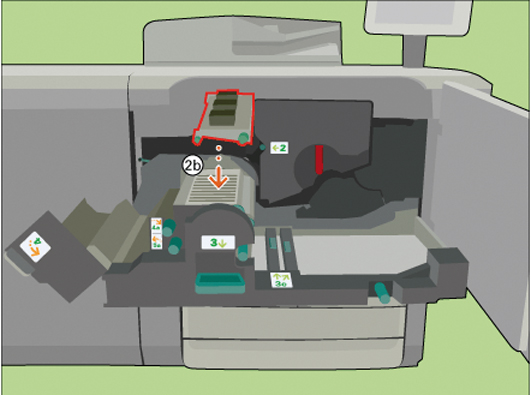

[将压力板翻转回原位。] 

14

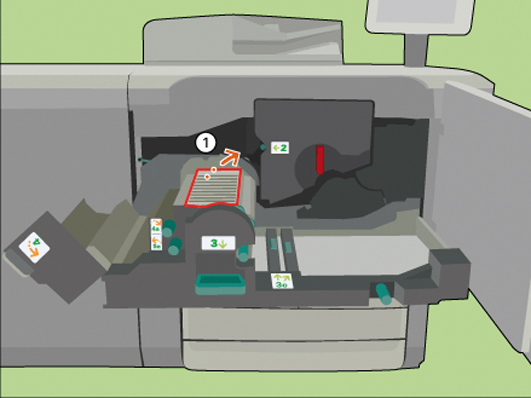

[将散热器安装到位。] 

15

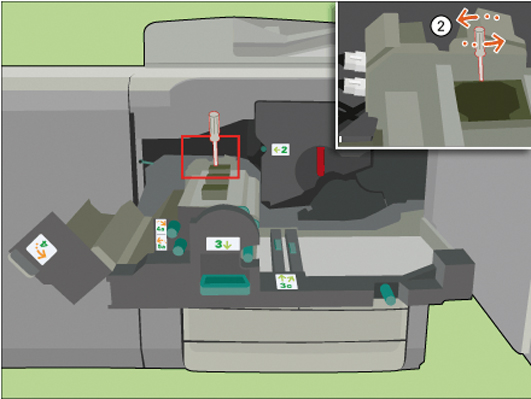

[使用套筒板手拧紧 2 个固定栓。] 

注释

在拧紧期间向下推固定栓。

16

[重新插上散热器的 2 个插头。] 

17

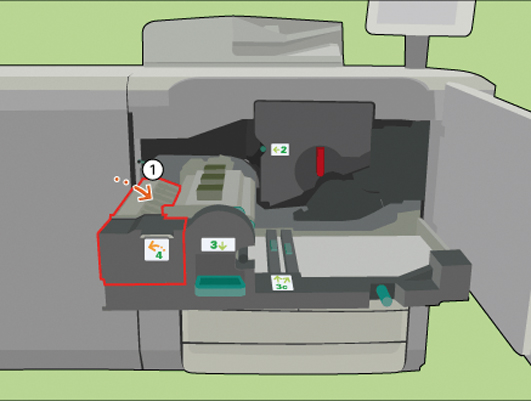

[使用手柄 4 关闭翻转装置。] 

18

[使用手柄 3 将传输装置滑入到位。] 

19

[关闭前门。] 

20

在出现问题[放回的是哪个散热器箔片？] 时回答[新的] ，以确认安装新的散热器箔片。

如果不更换散热器箔片，请按[现有的] 。
