Замена фольги теплообменника

Подготовка

ПРИМЕЧАНИЕ

Доступность этой операции POC зависит от типа фольги теплообменника.

  1. На панели управления нажмите [Система] -> [Тех. обслуж.] -> [Перейти к зад. тех. обсл.] -> [Замена фольги теплообменника] -> [Старт].

  2. [Введите код техобслуживания.] 

  3. [Нажмите кнопку «Далее», чтобы разблокировать дверцу.] 

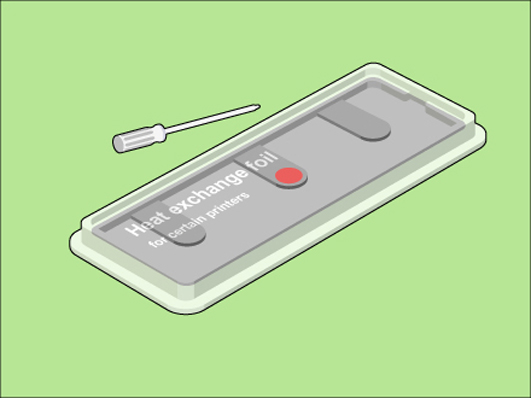

Необходимые средства

Торцовый ключ

Новая фольга теплообменника

ВНИМАНИЕ

Выполнять операции POC могут только прошедшие обучение сотрудники.

Иллюстрация

Требуемые инструменты

Процедура

Замена фольги теплообменника

Шаг

Действие

Иллюстрация

1

[Откройте переднюю дверцу.] 

2

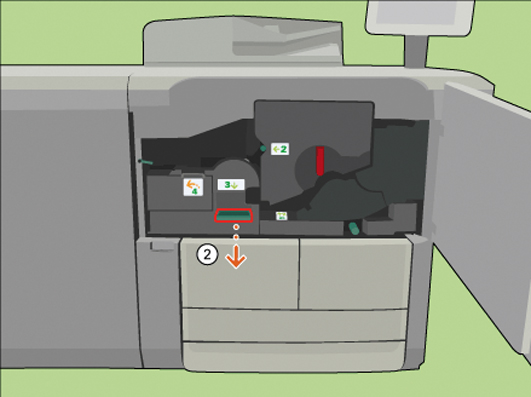

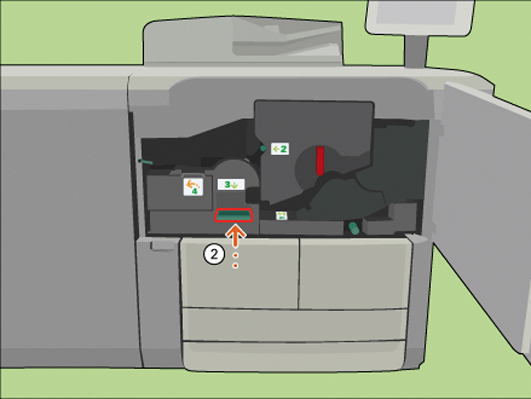

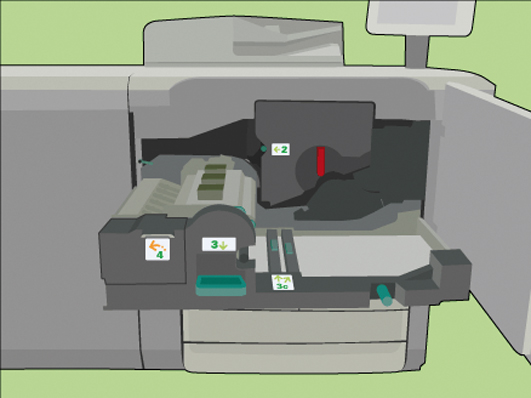

[Используя рукоятку 3, извлеките модуль транспортировки.] 

3

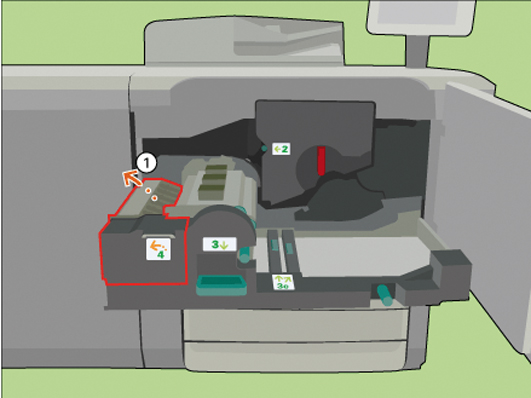

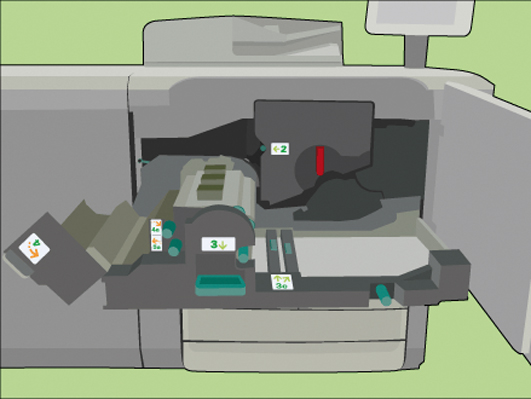

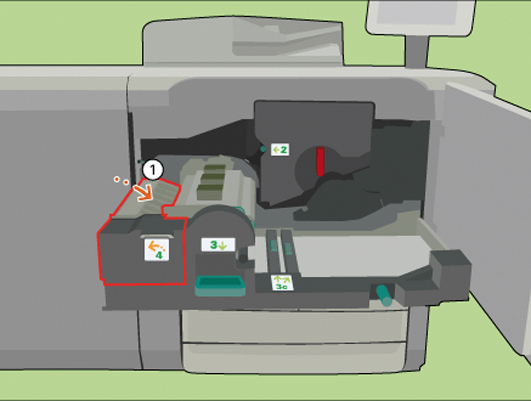

[Используя рукоятку 4, откройте модуль поворота.] 

4

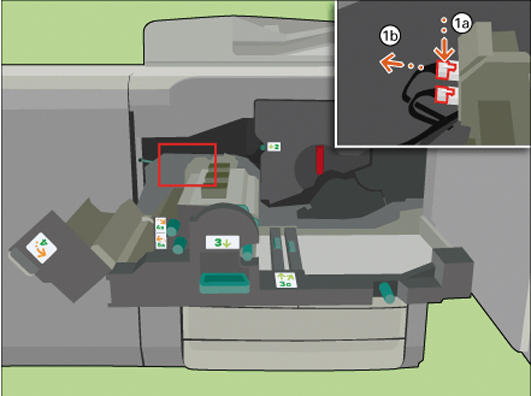

[Отсоедините 2 коннектора от теплообменника.] 

5.

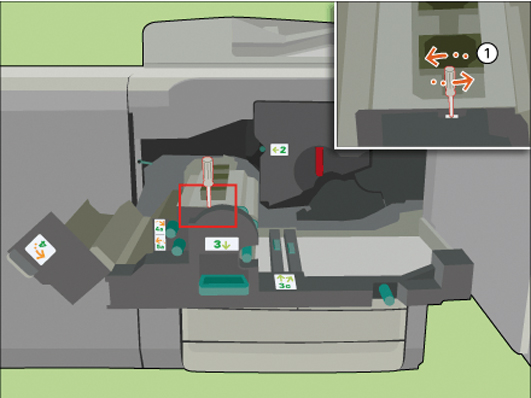

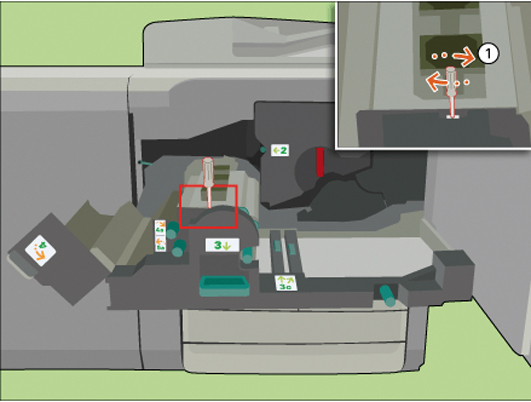

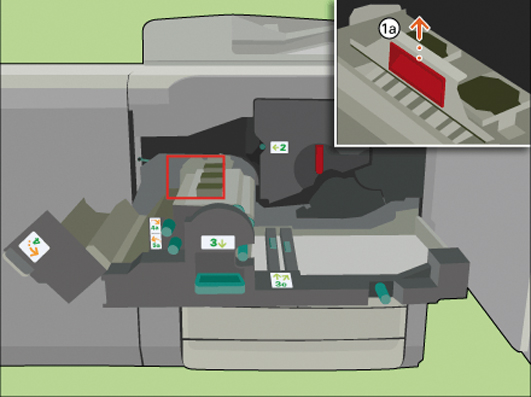

[С помощью торцового ключа ослабьте 2 крепежных зажима.] 

6

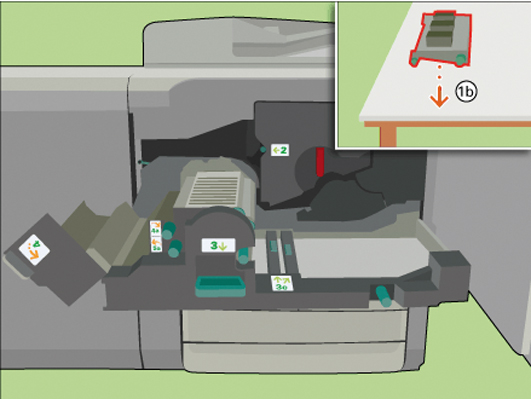

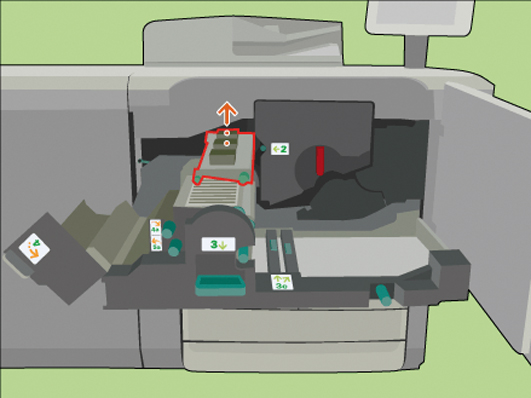

[Используя красную рукоятку, снимите теплообменник] 

7

[Установите теплообменник на чистую плоскую поверхность.] 

8

[Переверните нажимную пластину.] 

9

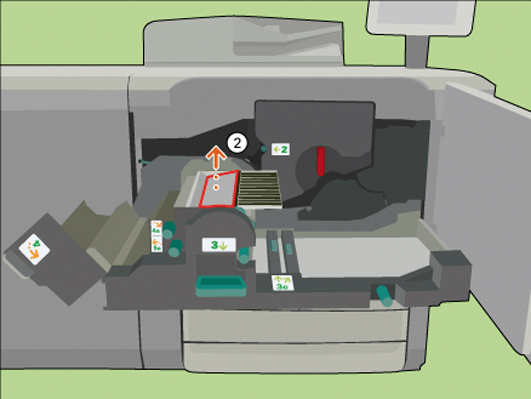

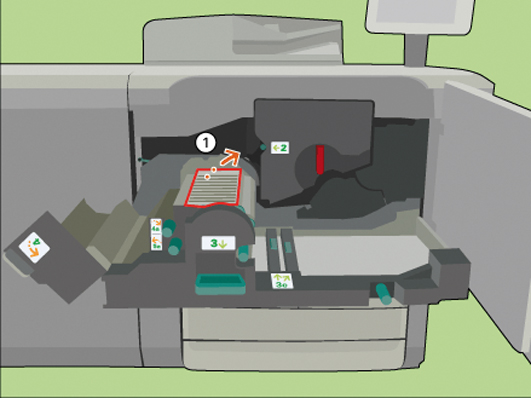

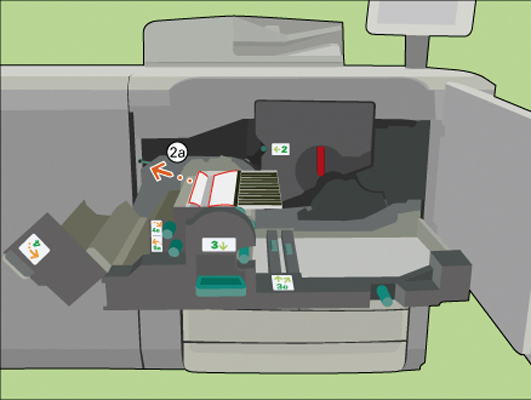

[Уберите 2 листа фольги теплообменника.] 

10

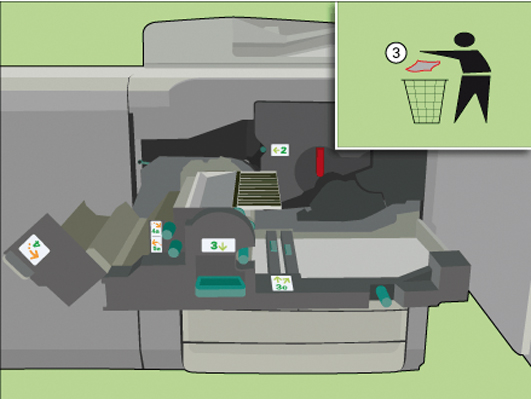

[Выбросьте фольгу в корзину для обычных отходов.] 

11

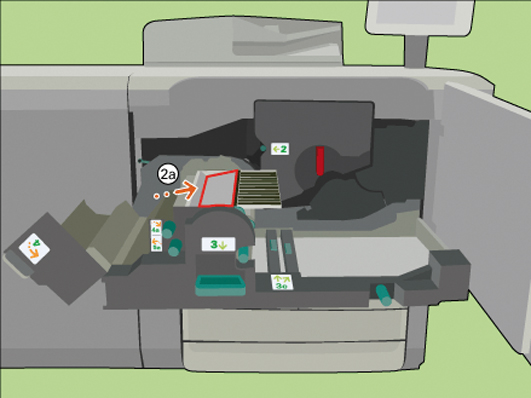

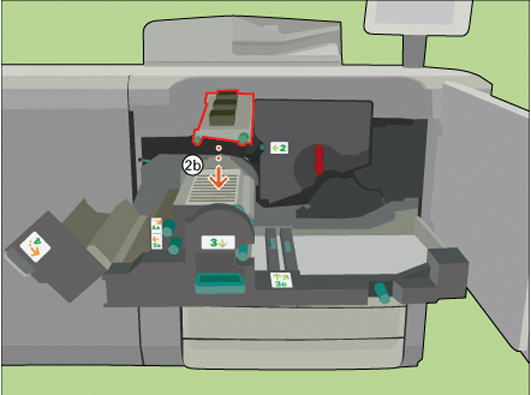

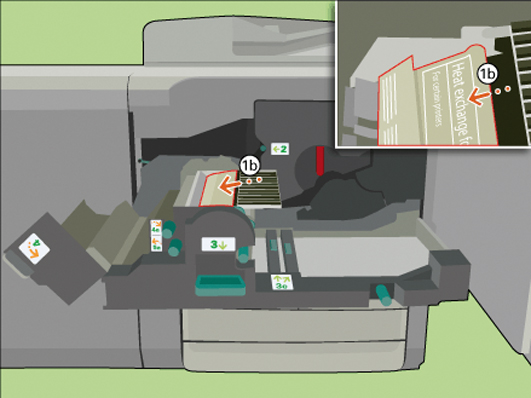

[Поместите обертку с новой фольгой в теплообменник.] 

12

[После укладки фольги снимите обертку.] 

[Внимание! Не прикасайтесь к фольге, чтобы новые листы остались чистыми.] 

13

[Переверните нажимную пластину обратно.] 

14

[Установите теплообменник на место.] 

15

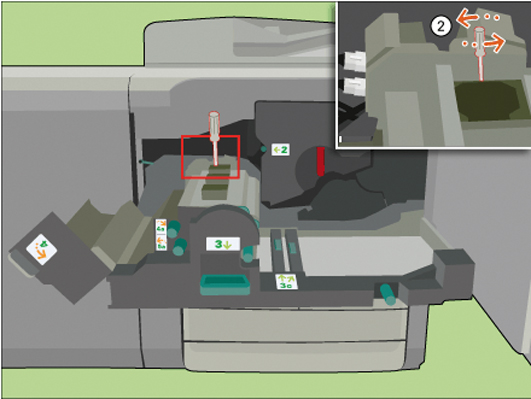

[С помощью торцового ключа затяните 2 крепежных зажима.] 

ПРИМЕЧАНИЕ

При закреплении надавите на крепежные ручки.

16

[Подключите 2 коннектора теплообменника.] 

17

[Используя рукоятку 4, закройте модуль поворота.] 

18

[Используя рукоятку 3, установите на место модуль транспортировки.] 

19

[Закройте переднюю дверцу.] 

20

На вопрос "[Какую фольгу теплообменника вы положили назад?] " выберите ответ "[Новый] ", чтобы подтвердить установку новой фольги теплообменника.

Если замена фольги теплообменника не выполнялась, нажмите "[Существующий] ".
