MERK
Om denne POC-handlingen er tilgjengelig eller ikke, avhenger av typen varmevekslerfolie.
Trykk på [System] -> [Vedlikehold] -> [Gå til vedlikeholdsoppgaver] -> [Skifte ut varmevekslerfolier] -> [Starte] på kontrollpanelet.
[Tast inn PIN-kode for vedlikehold.]
[Trykk på Neste for å låse opp døren.]
Pipenøkkel

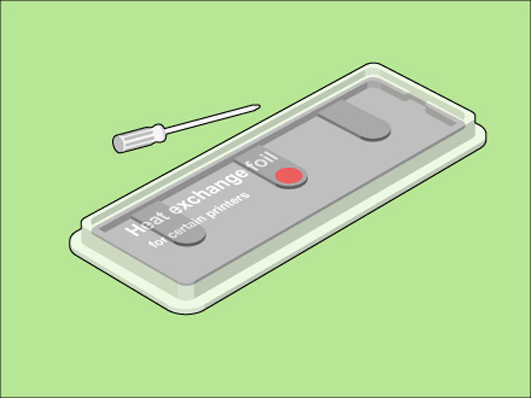

Ny varmevekslerfolie
FORSIKTIG
Bare opplært personale kan utføre POC-handlinger.
Nødvendig verktøy|
Trinn |
Handling |
Illustrasjon |
|---|---|---|
|
1 |

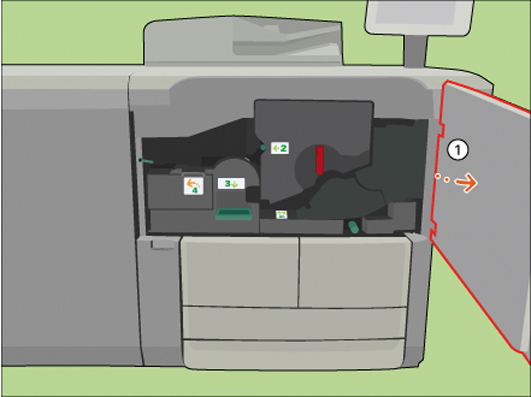

[Åpne frontdøren.] |
|
|
2 |

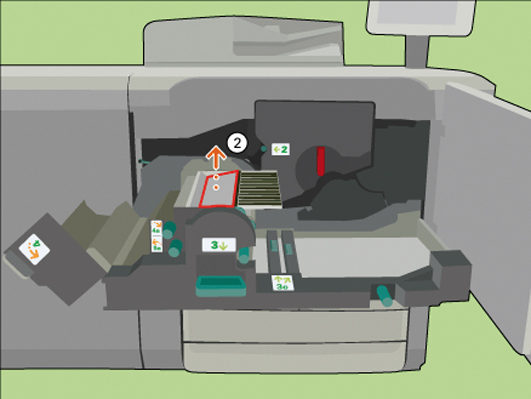

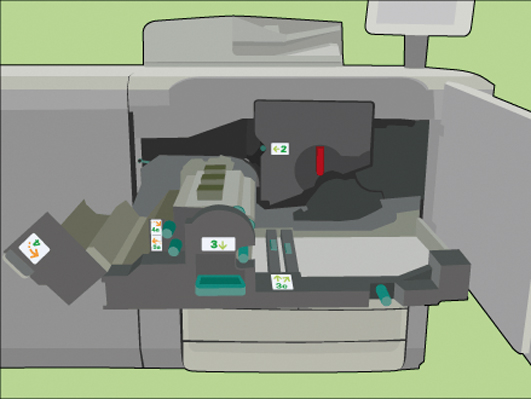

[Bruk håndtak 3 til å trekke ut transportenheten.] |
|
|
3 |

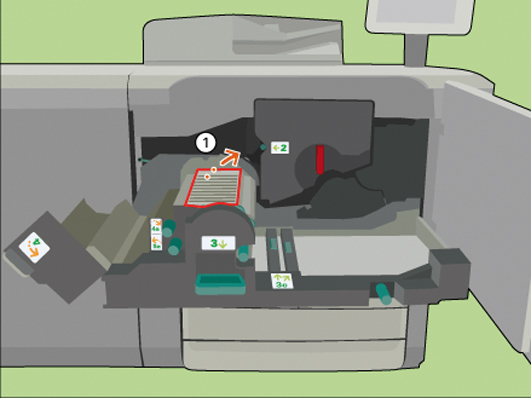

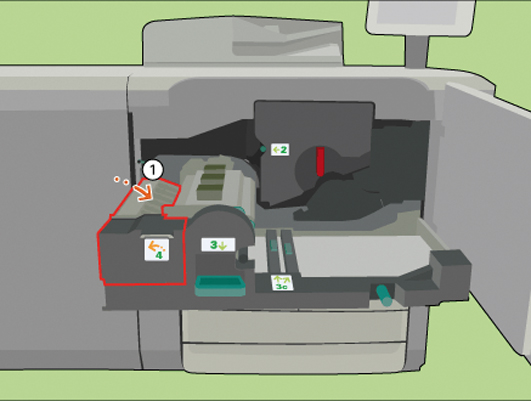

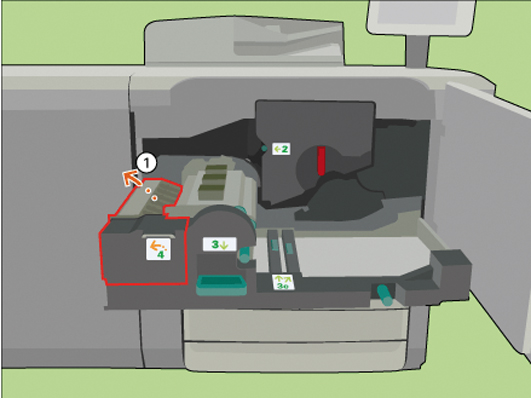

[Bruk håndtak 4 til å åpne vendeenheten.] |
|
|
4 |

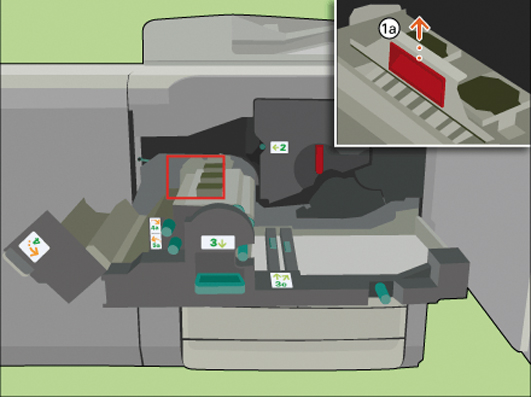

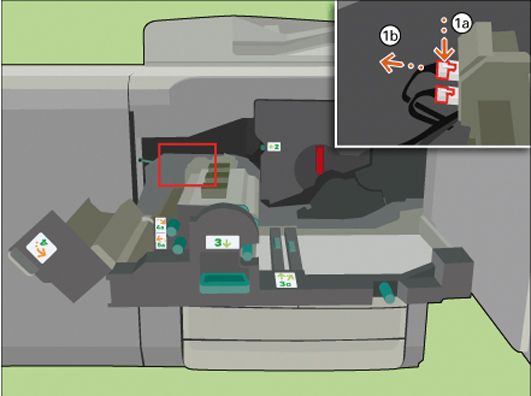

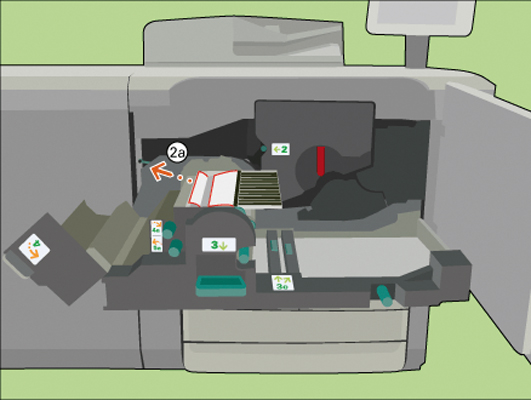

[Fjern de 2 pluggene fra varmeveksleren] |
|
|
5 |

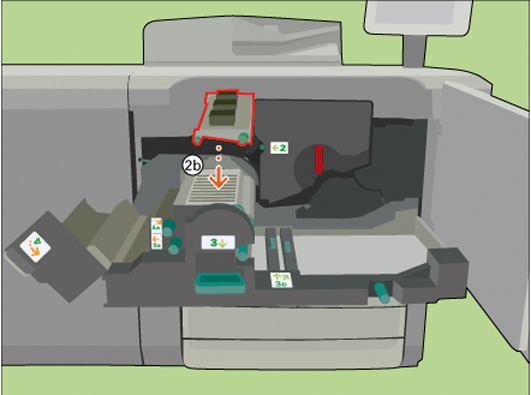

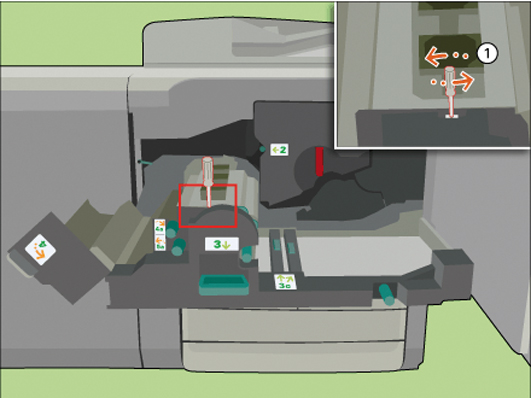

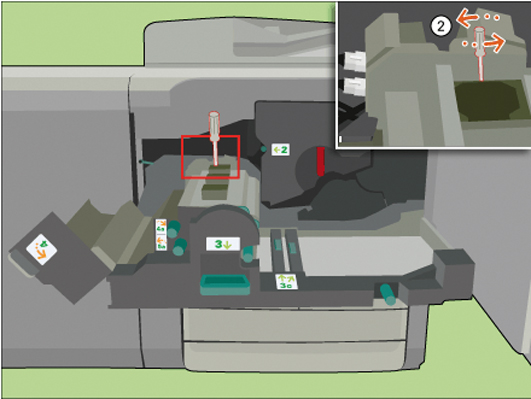

[Bruk pipenøkkelen til å løsne de 2 festeboltene.] |
|
|
6 |

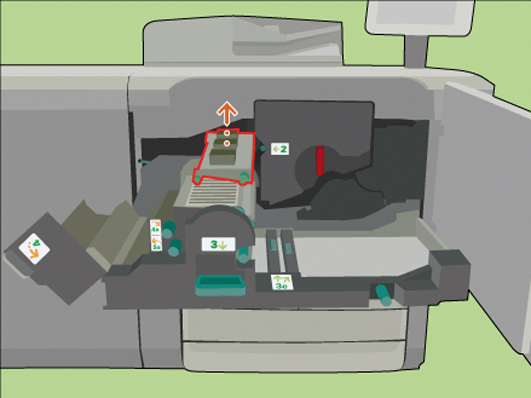

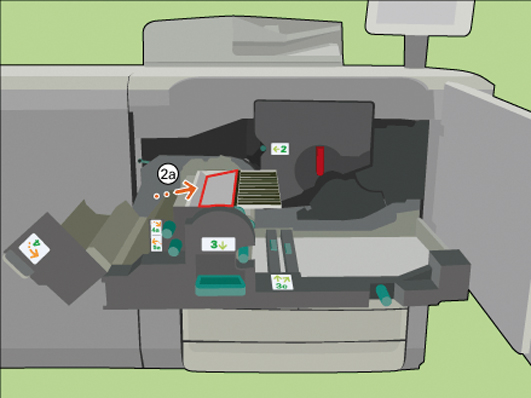

[Bruk det røde håndtaket til å fjerne varmeveksleren.] |
|
|
7 |

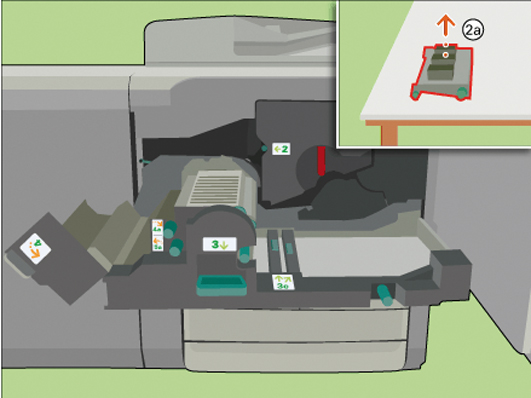

[Plasser varmeveksleren på et rent, flatt underlag.] |
|
|
8 |
[Snu trykkplaten.] |
|
|
9 |
[Fjern de 2 varmevekslerfoliene.] |
|
|
10 |
[Kast foliene som restavfall.] |
|
|
11 |

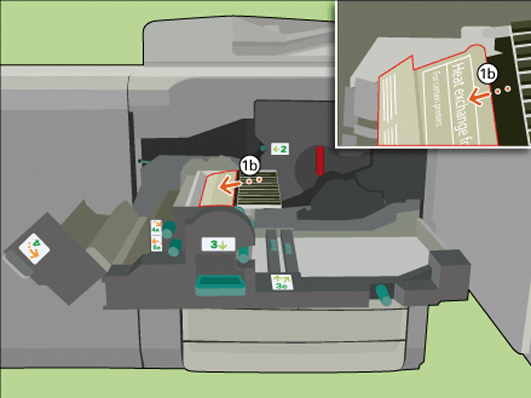

[Sett på plass omslaget med de nye foliene i varmeveksleren.] |
|
|
12 |
[Når de nye foliene er på plass, fjernes omslaget.] [Forsiktig: Berør ikke de nye foliene, slik at de forblir rene.] |
|
|
13 |
[Snu trykkplaten tilbake.] |
|
|
14 |
[Sett på plass varmeveksleren.] |
|
|
15 |

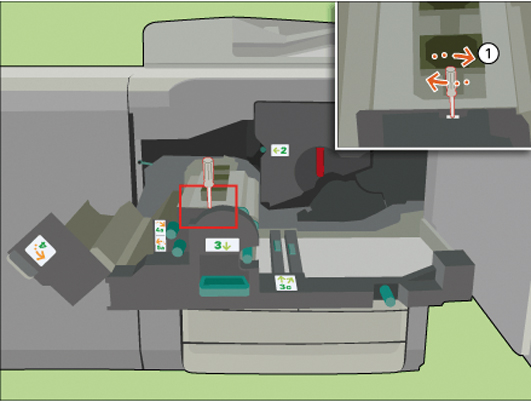

[Bruk pipenøkkelen til å stramme til de 2 festeboltene.] MERK
Trykk festepinnene ned når du skal feste folien. |
|
|
16 |
[Sett de 2 pluggene til varmeveksleren på plass.] |
|
|
17 |
[Bruk håndtak 4 til å lukke vendeenheten.] |
|
|
18 |
[Bruk håndtak 3 til å skyve transportenheten på plass.] |
|
|
19 |
[Lukk frontdøren.] |
|
|
20 |
Svar [Ny] på spørsmålet [Hvilke varmevekslerfolier satte du på plass?] for å bekrefte at du har satt inn ny varmevekslerfolie. Hvis du ikke har byttet varmevekslerfolie, trykker du på [Eksisterende]. |
