De folies van de warmtewisselaar vervangen

Voordat u begint

OPMERKING

Deze POC-taak is beschikbaar afhankelijk van het type folies van de warmtewisselaar.

  1. Druk op het bedieningspaneel op [Systeem] -> [Onderhoud] -> [Naar onderhoudstaken] -> [De folie van de warmtewisselaar vervangen] -> [Starten].

  2. [Geef de onderhoudscode op.] 

  3. [Druk op Volgende om de deur te ontgrendelen.] 

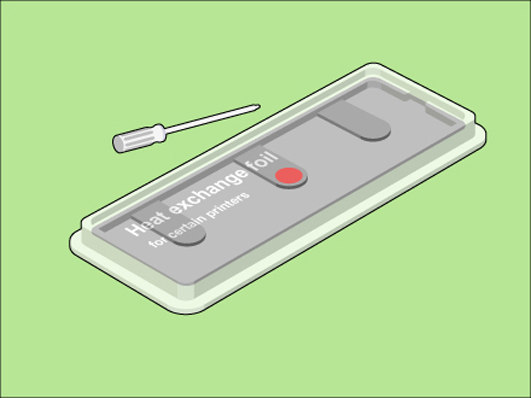

Vereiste hulpmiddellen

Dopsleutel

Nieuwe folies van de warmtewisselaar

VOORZICHTIG

Alleen opgeleid personeel mag POC-taken uitvoeren.

Afbeelding

Vereiste hulpmiddelen

Procedure

De folies van de warmtewisselaar vervangen

Stap

Handeling

Illustratie

1

[Open de deur aan de voorzijde.] 

2

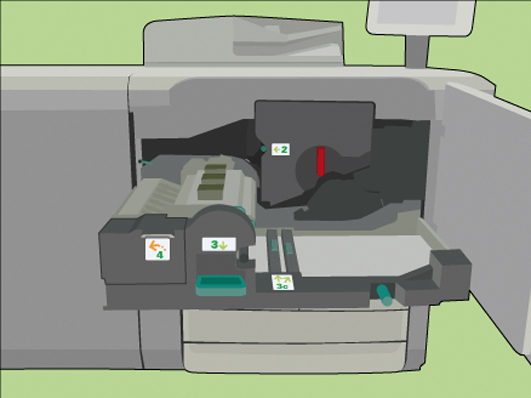

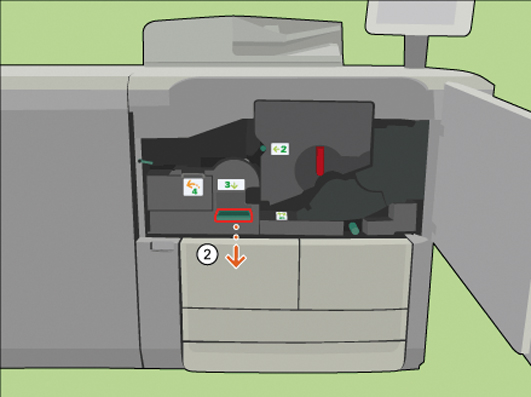

[Gebruik hendel 3 om de transporteenheid naar buiten te schuiven.] 

3

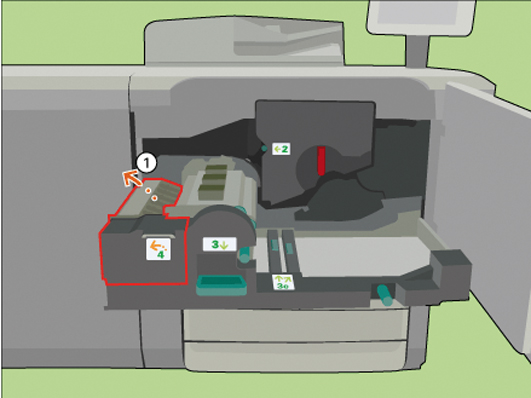

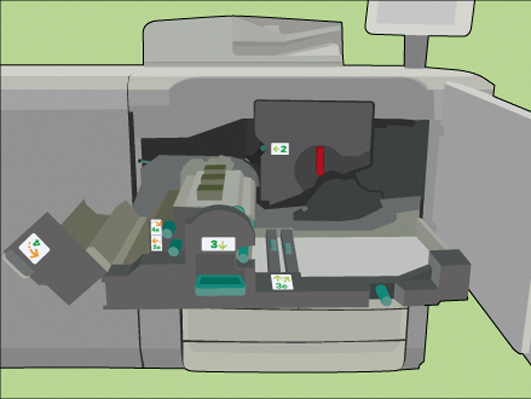

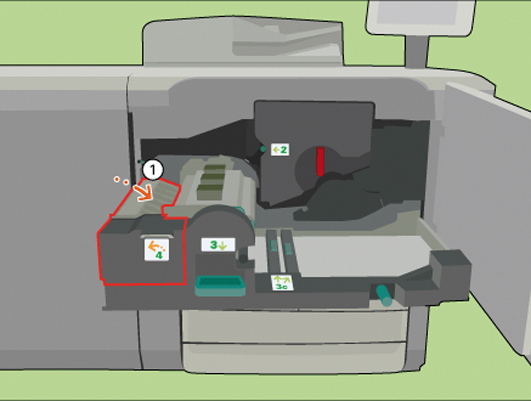

[Gebruik hendel 4 om de draai-eenheid te openen.] 

4

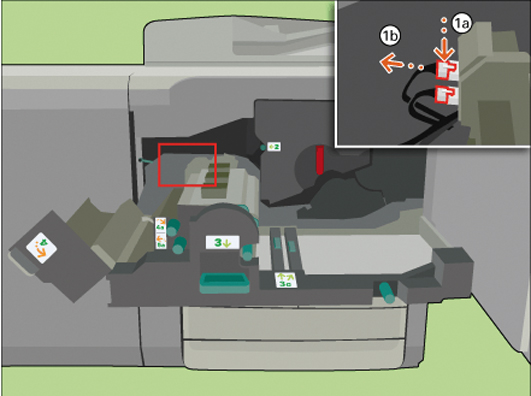

[Verwijder de 2 stekkers uit de warmtewisselaar.] 

5

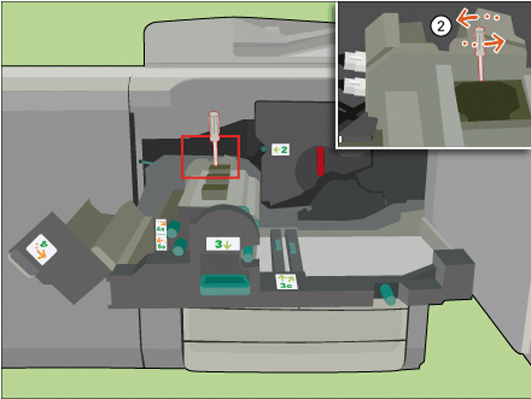

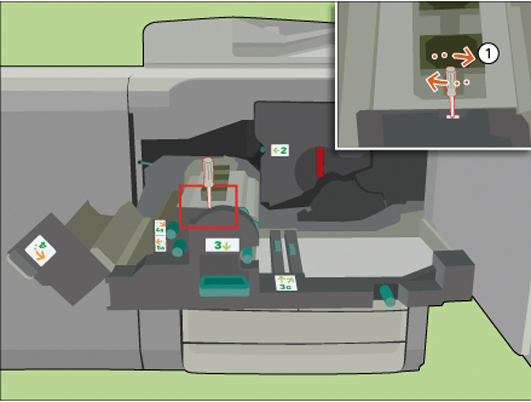

[Gebruik de dopsleutel om de twee bevestigingspennen los te draaien.] 

6

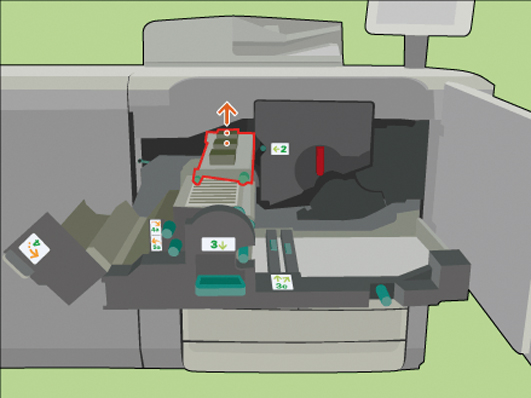

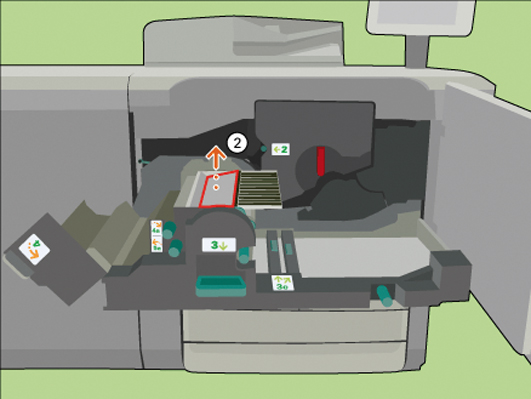

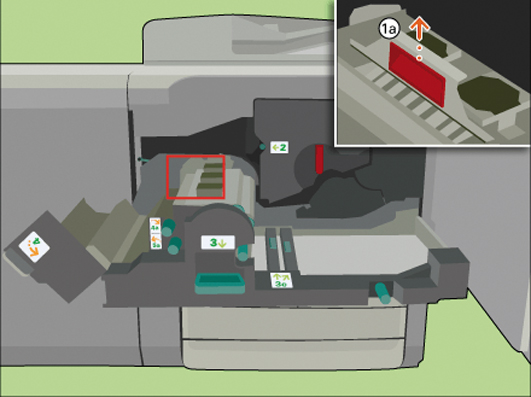

[Gebruik de rode hendel om de warmtewisselaar te verwijderen.] 

7

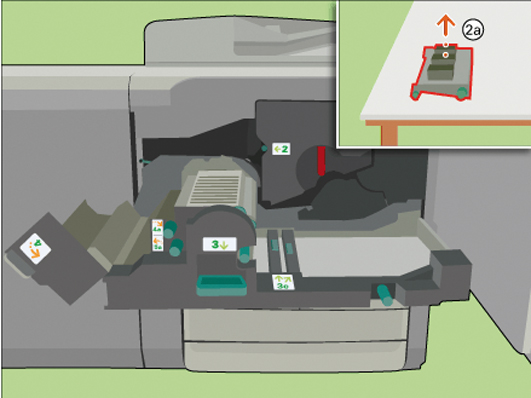

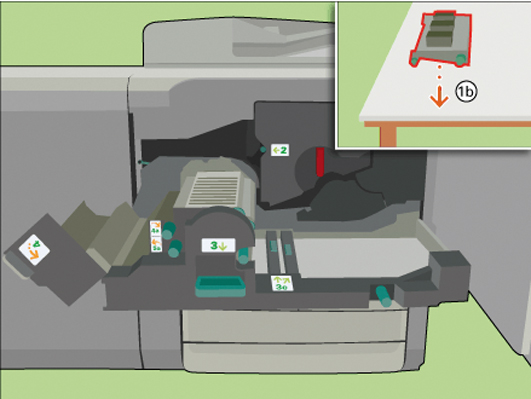

[Plaats de warmtewisselaar op een schoon, vlak oppervlak.] 

8

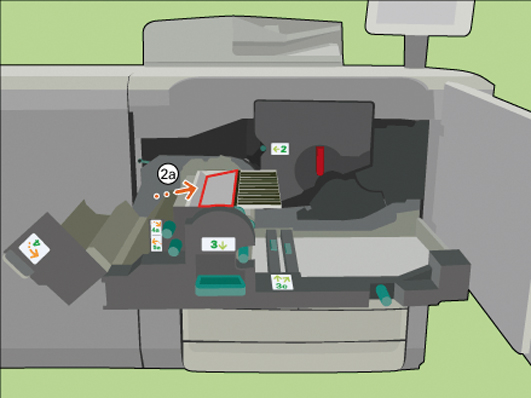

[Draai de drukplaat om.] 

9

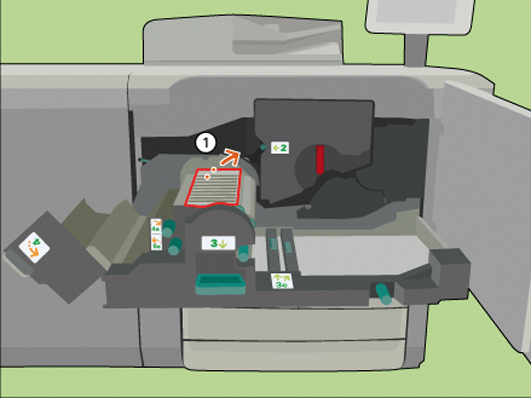

[Verwijder de twee stukken folie van de warmtewisselaar.] 

10

[U kunt de folie weggooien bij het huisvuil.] 

11

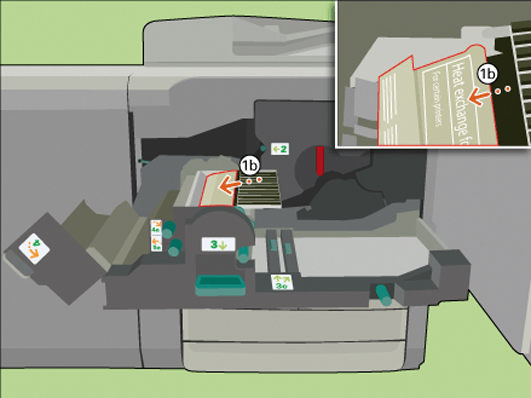

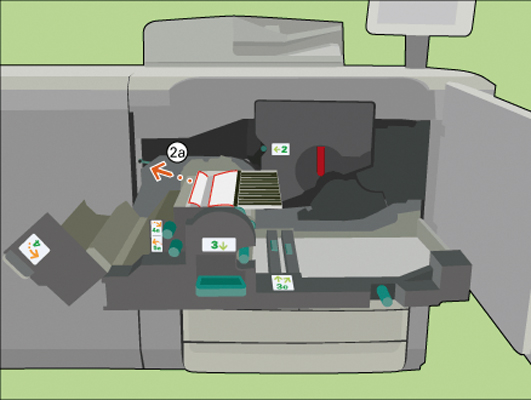

[Plaats de wikkel met de nieuwe folie in de warmtewisselaar.] 

12

[Verwijder de wikkel zodra de nieuwe stukken folie op hun plaats zitten.] 

[Waarschuwing: Raak de folie niet aan en houd nieuwe stukken folie schoon.] 

13

[Draai de drukplaat terug.] 

14

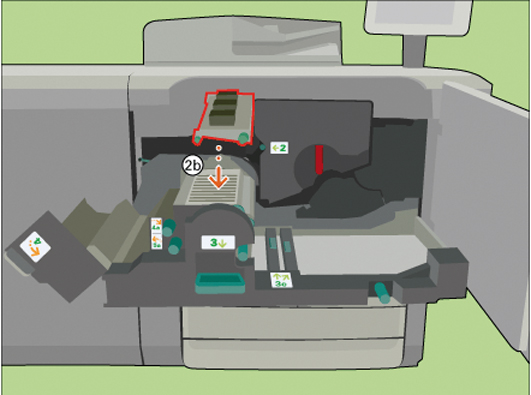

[Plaats de warmtewisselaar terug.] 

15

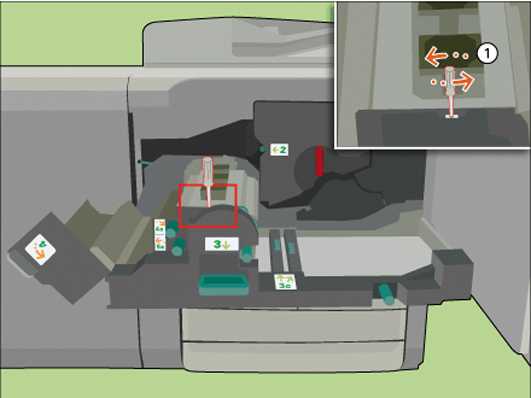

[Gebruik de dopsleutel om de twee bevestigingspennen vast te draaien.] 

OPMERKING

Duw de fixeerpennen omlaag tijdens het vastmaken.

16

[Plaats de 2 stekkers van de warmtewisselaar weer terug.] 

17

[Gebruik hendel 4 om de draai-eenheid te sluiten.] 

18

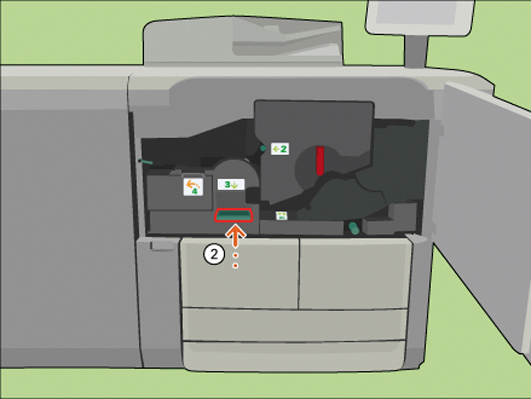

[Gebruik hendel 3 om de transporteenheid terug te schuiven.] 

19

[Sluit de deur aan de voorzijde.] 

20

Beantwoord de vraag [Welke stukken folie van de warmtewisselaar hebt u teruggeplaatst?] met [Nieuw] om te bevestigen dat u nieuwe warmtewisselaarfolie hebt geïnstalleerd.

Als u de folie niet hebt vervangen drukt u op [Bestaand].
