ヒート エクスチェンジャー ホイルの交換

始める前に

メモ

ヒートエクスチェンジャーホイルのタイプに応じて、POC操作を行うことができます。

  1. 操作パネルで、[システム] -> [メンテナンス] -> [メンテナンス タスクに切り替え] -> [ヒート エクスチェンジャー ホイルの交換] -> [開始] を押します。

  2. [PINを入力します。] 

  3. [[次へ] を押して、カバーのロックを解除します。] 

必要なツール

ソケットレンチ

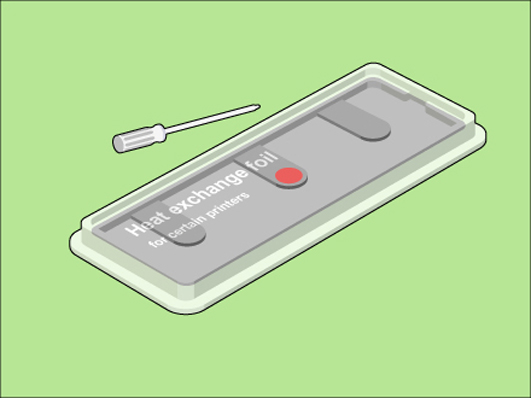

新しいヒート エクスチェンジャー ホイル

注意

POC の操作はトレーニングを受けた人だけが行うことができます。

図

必要なツール

手順

ヒート エクスチェンジャー ホイルの交換

手順

操作

図

1

[前カバーを開きます。] 

2

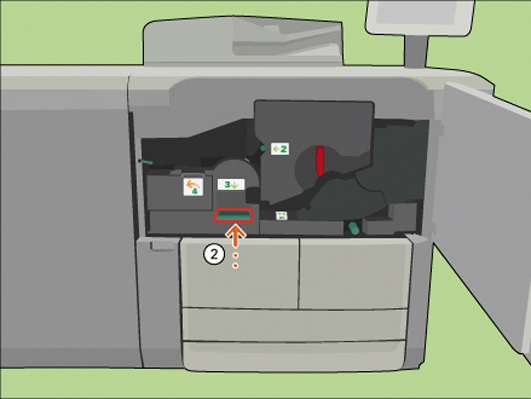

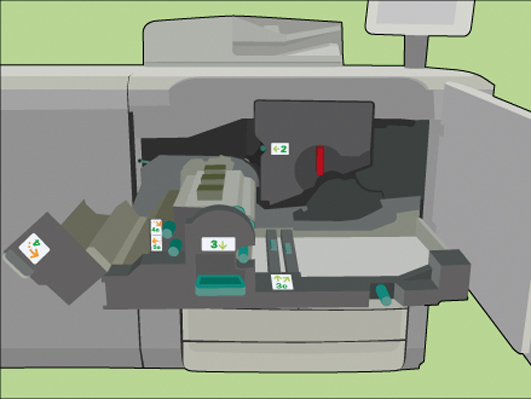

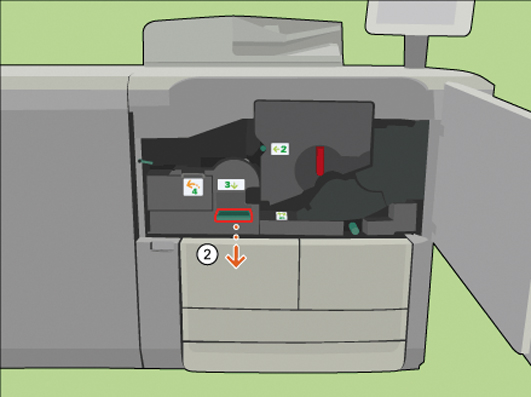

[ハンドル 3 を使用して、搬送ユニットを引き出します。] 

3

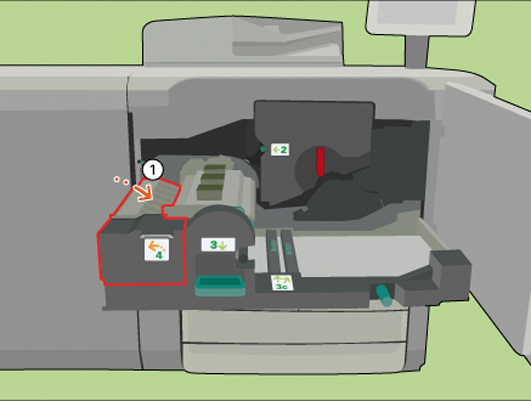

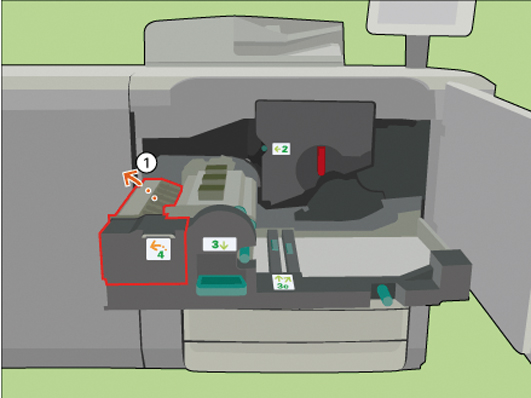

[ハンドル 4 を使用して、回転ユニットを開きます。] 

4

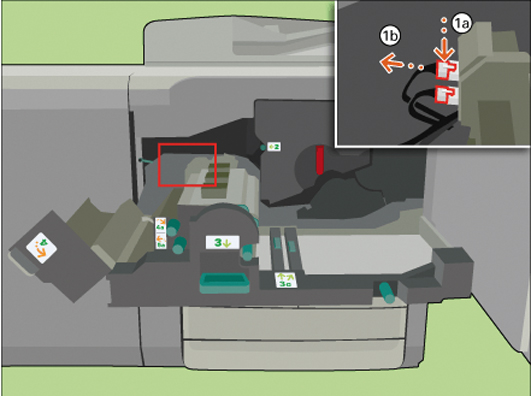

[ヒート エクスチェンジャーから 2 つのプラグを抜きます。] 

5

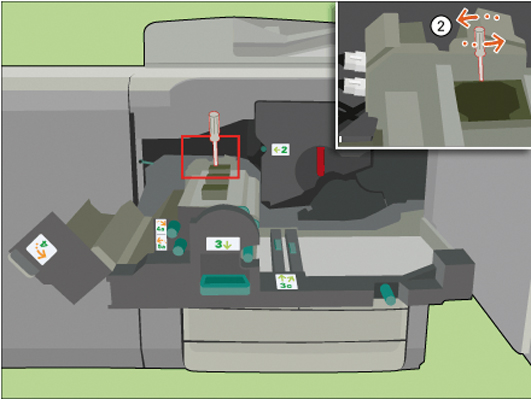

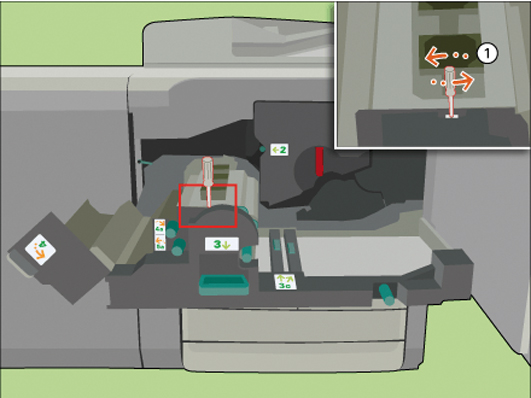

[ソケット レンチを使用して、2 つの固定ペンをゆるめます。] 

6

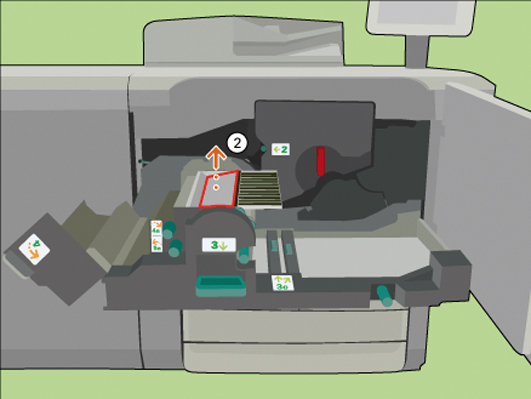

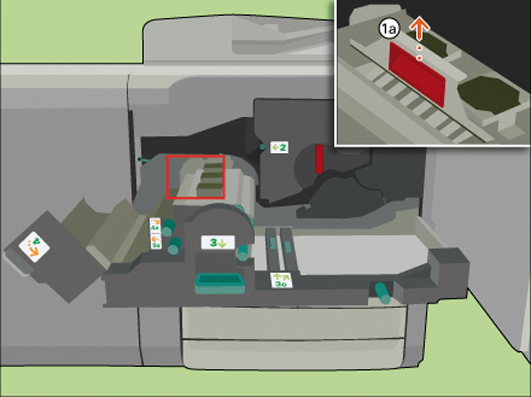

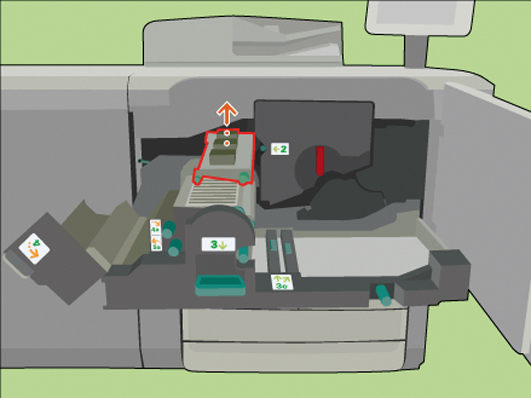

[赤いハンドルを使用して、ヒート エクスチェンジャーを取り外します。] 

7

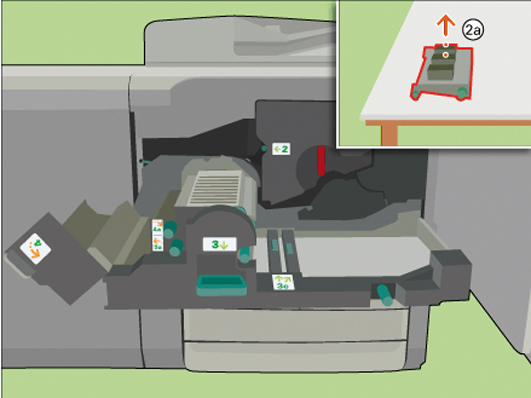

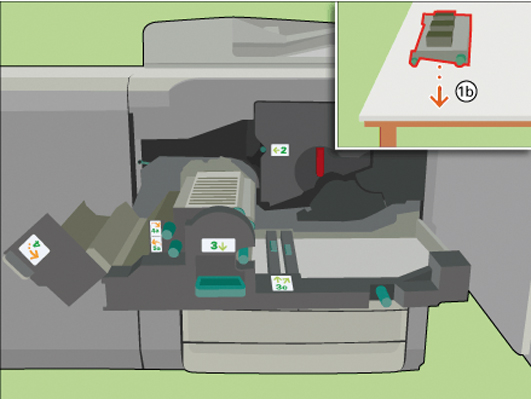

[ヒート エクスチェンジャーをきれいで平らな場所に置きます。] 

8

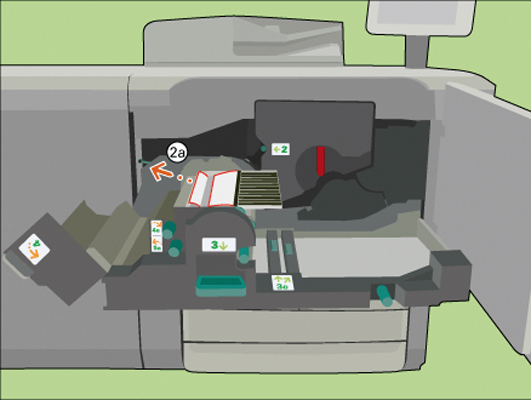

[プレッシャー プレートをひっくり返します。] 

9

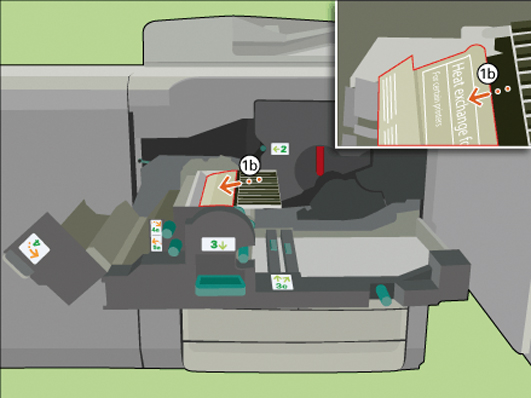

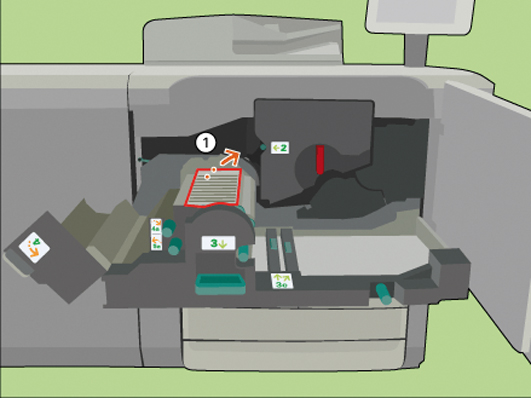

[2 つのヒート エクスチェンジャー ホイルを取り除きます。] 

10

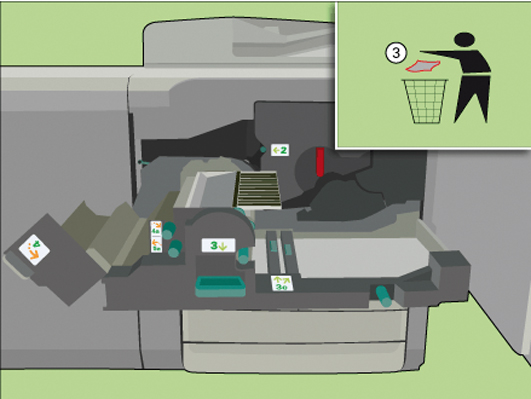

[共同のごみ箱にホイルを捨てます。] 

11

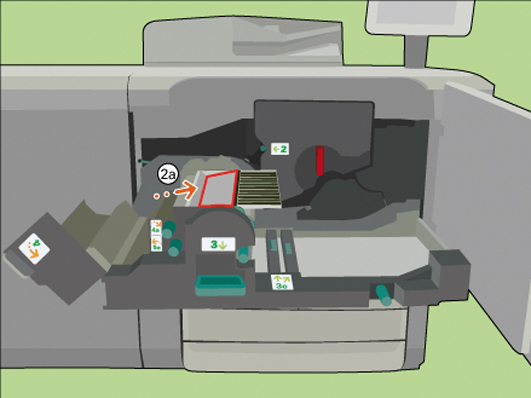

[新しいホイルを包装ごとヒート エクスチェンジャーに取り付けます。] 

12

[新しいホイルを正しい位置に取り付けたら、包装を取ります。] 

[注意:新しいホイルを汚さないため、指で触らないようにしてください。] 

13

[プレッシャー プレートを再びひっくり返します。] 

14

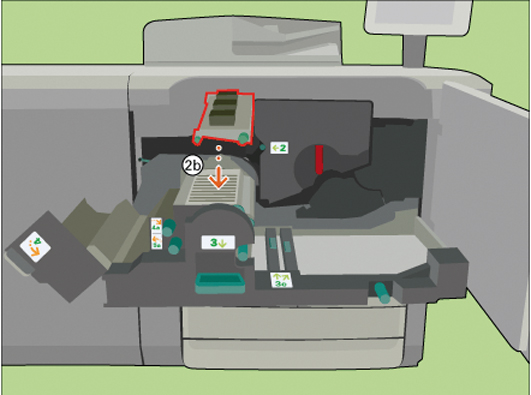

[ヒート エクスチェンジャーを元に戻します。] 

15

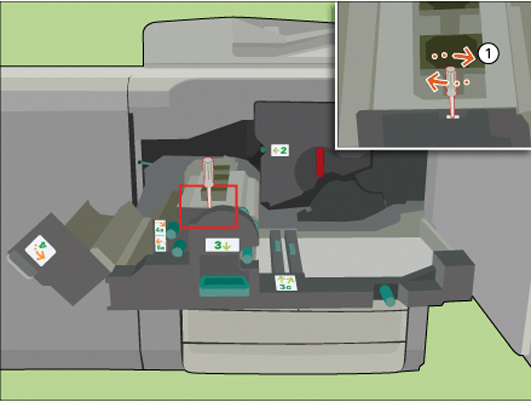

[ソケット レンチを使用して、2 つの固定ペンを締めます。] 

メモ

固定ピンを押し下げながら締め付けます。

16

[ヒート エクスチェンジャーの 2 つのプラグを差し込みます。] 

17

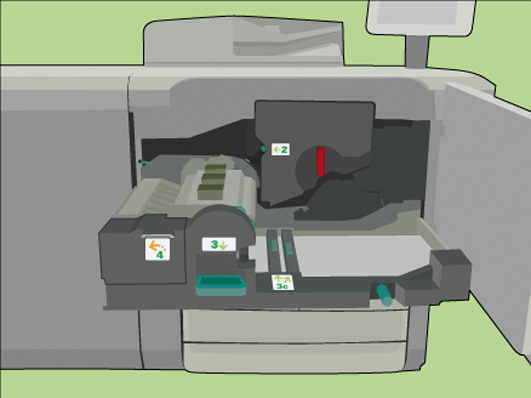

[ハンドル 4 を使用して、回転ユニットを閉じます。] 

18

[ハンドル 3 を使用して、搬送ユニットを元に戻します。] 

19

[前カバーを閉じます。] 

20

[[どのヒート エクスチェンジャー ホイルを元に戻しましたか?] ] の質問に [[新しい] ] と答えて、新しいヒート エクスチェンジャー ホイルを取り付けたことを確認します。

ヒート エクスチェンジャー ホイルを交換していない場合は [[古い] ] を押します。
