Remplacement des feuilles de l'échangeur de chaleur

1

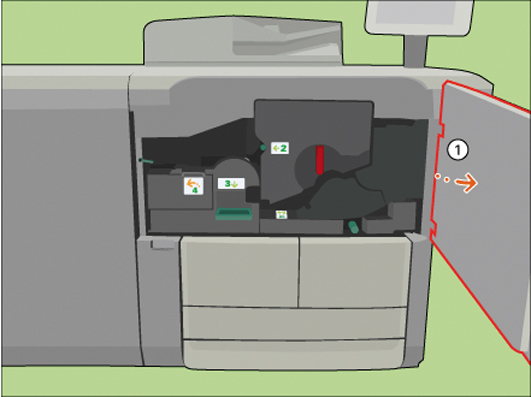

[Ouvrez la porte avant.] 

2

[Utilisez la poignée 3 pour faire sortir l'unité de transport.] 

3

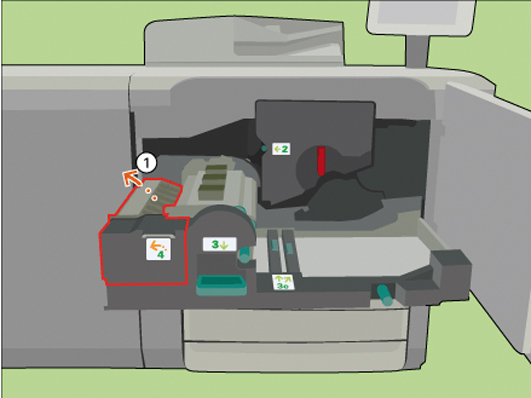

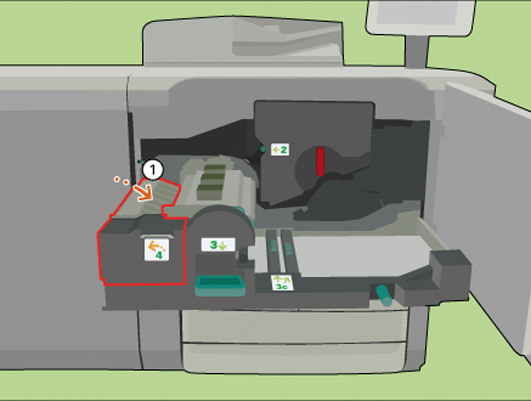

[Utilisez la poignée 4 pour ouvrir l'unité de retournement.] 

4

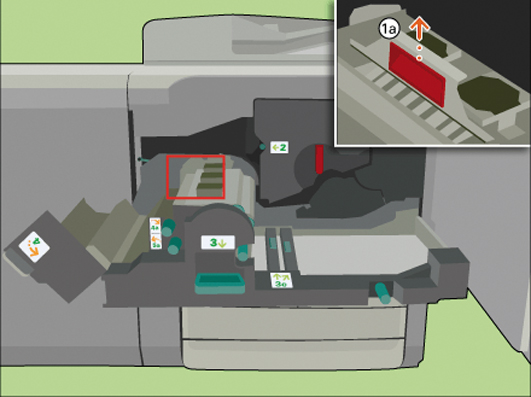

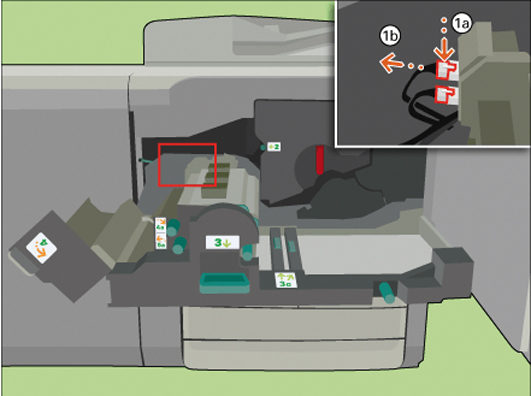

[Retirez les 2 connecteurs de l'échangeur de chaleur.] 

5

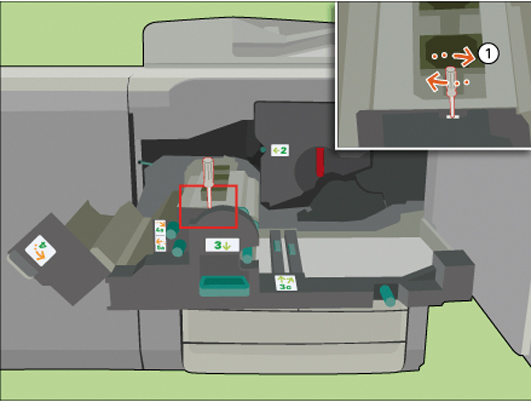

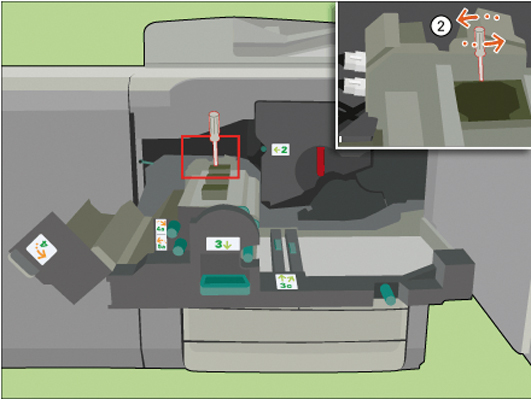

[Utilisez la clé à douille pour dévisser les 2 vis de fixation.] 

6

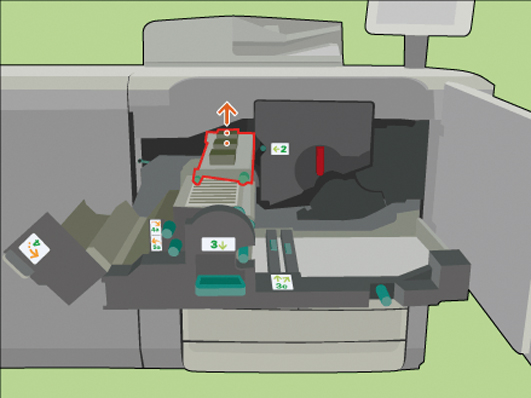

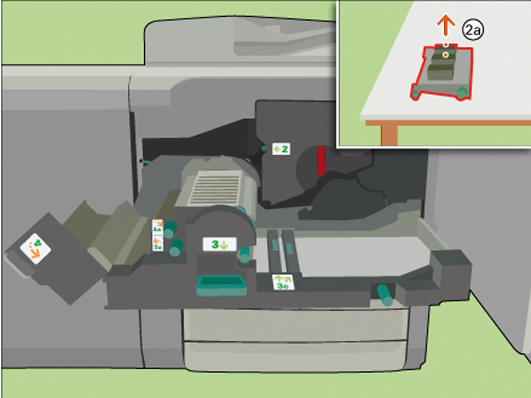

[Utilisez la poignée rouge pour retirer l'échangeur de chaleur.] 

7

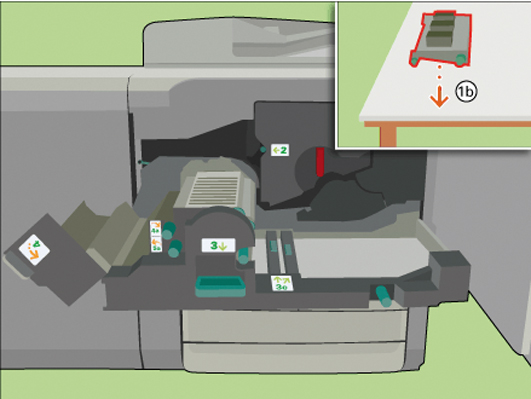

[Placez l'échangeur de chaleur sur une surface plate et propre.] 

8

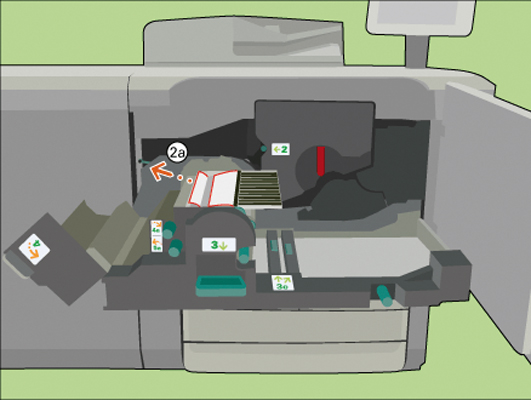

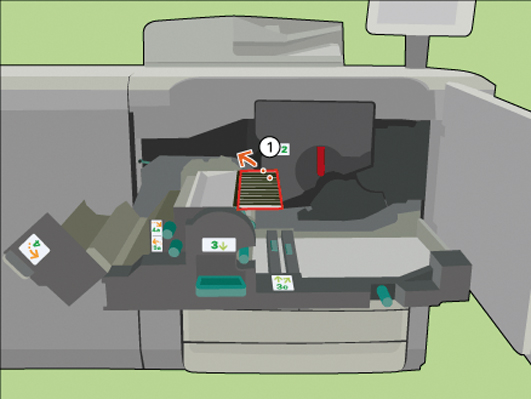

[Retournez la plaque à pression.] 

9

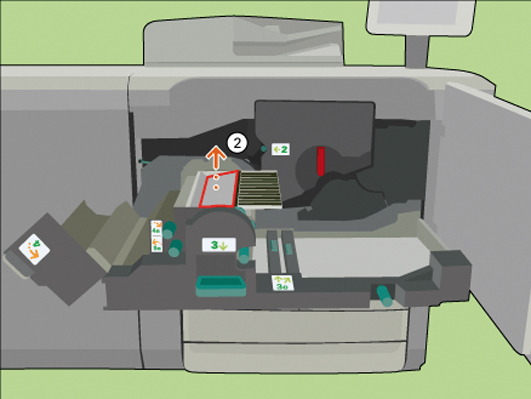

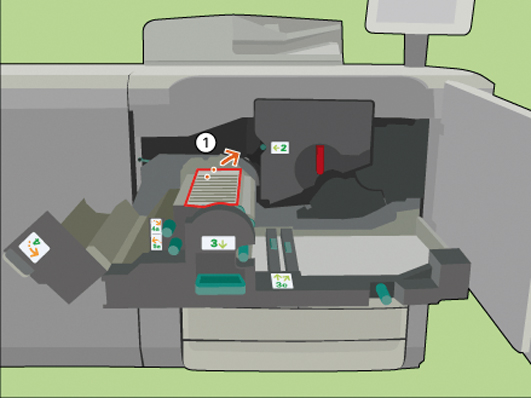

[Retirez les 2 feuilles de l'échangeur de chaleur.] 

10

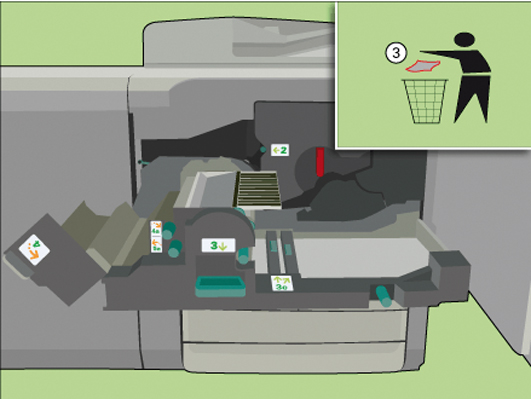

[Jetez les feuilles dans une poubelle commune.] 

11

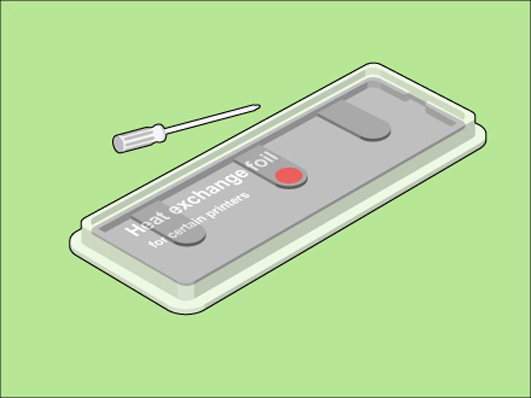

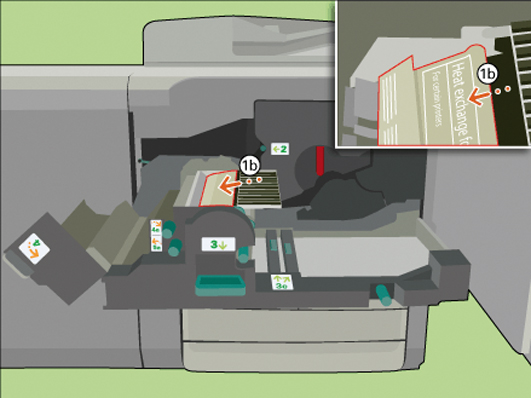

[Placez la couverture avec les nouvelles feuilles dans l'échangeur de chaleur.] 

12

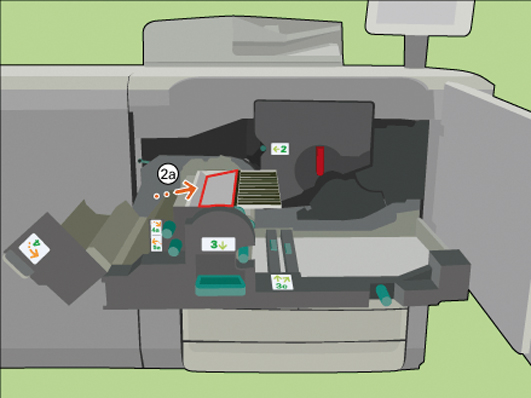

[Retirez la couverture lorsque les nouvelles feuilles sont en place.] 

[Attention : Ne pas toucher les feuilles pour garder les nouvelles feuilles propres.] 

13

[Retournez la plaque à pression dans sa position initiale.] 

14

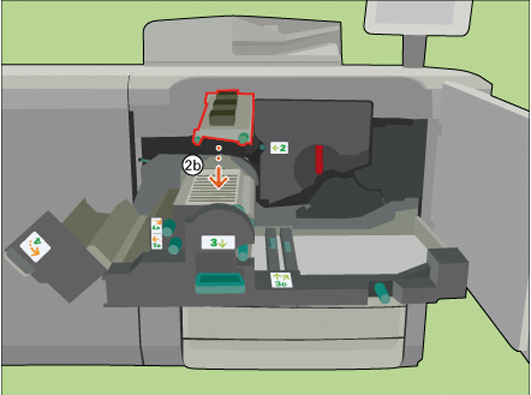

[Replacez l'échangeur de chaleur.] 

15

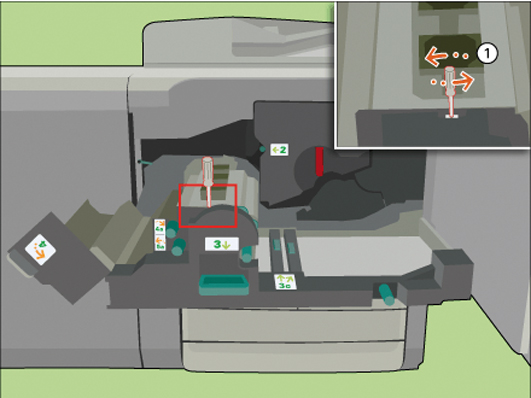

[Utilisez la clé à douille pour serrer les 2 vis de fixation.] 

REMARQUE

Appuyez sur les stylos de fixation vers le bas pendant le vissage.

16

[Replacez les 2 connecteurs de l'échangeur de chaleur.] 

17

[Utilisez la poignée 4 pour fermer l'unité de retournement.] 

18

[Utilisez la poignée 3 pour replacer l'unité de transport.] 

19

[Fermez la porte avant.] 

20

Répondez à la question [Quelles feuilles de l'échangeur de chaleur avez-vous replacées ?] avec [Nouveau] pour confirmer que vous avez installé de nouvelles feuilles de l'échangeur de chaleur.

Si vous n'avez pas remplacé les feuilles de l'échangeur de chaleur, touchez [Existant].
