Ersetzen der Wärmetauscherfolien

Vorbereitungen

HINWEIS

Diese POC-Aktion steht nur bei bestimmten Arten von Wärmetauscherfolien zur Verfügung.

  1. Berühren Sie auf dem Bedienfeld [System] -> [Wartung] -> [Gehe zu Wartungsaufgaben] -> [Wärmetauscherfolien ersetzen] -> [Starten].

  2. [Wartungs-PIN eingeben.] 

  3. [Auf 'Weiter' drücken, um Tür zu entriegeln.] 

Erforderliche Werkzeuge

Steckschlüssel

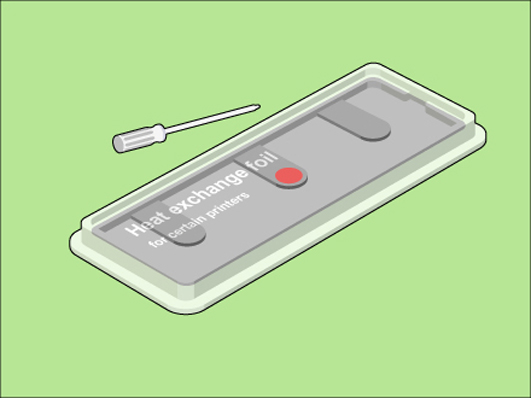

Neue Wärmetauscherfolien

ACHTUNG

Die POC-Aktionen dürfen nur von geschultem Personal ausgeführt werden.

Abbildung

Erforderliche Werkzeuge

Prozedur

Ersetzen der Wärmetauscherfolien

Schritt

Maßnahme

Abbildung

1

[Vordere Tür öffnen.] 

2

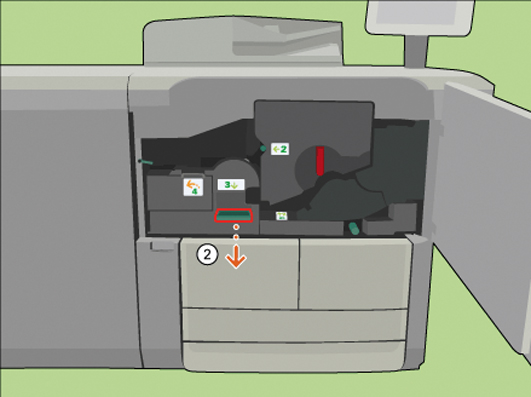

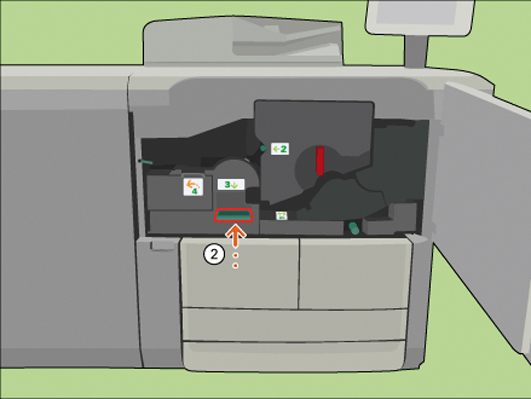

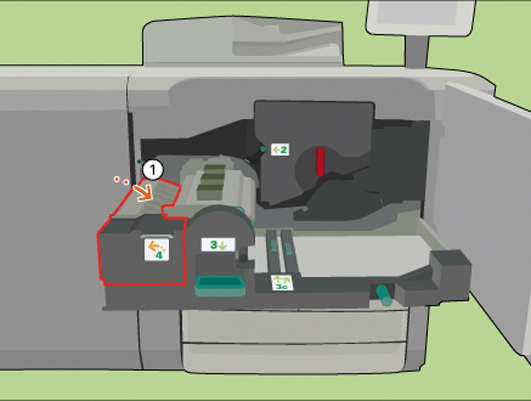

[Griff 3 verwenden, um die Transporteinheit herauszuziehen.] 

3

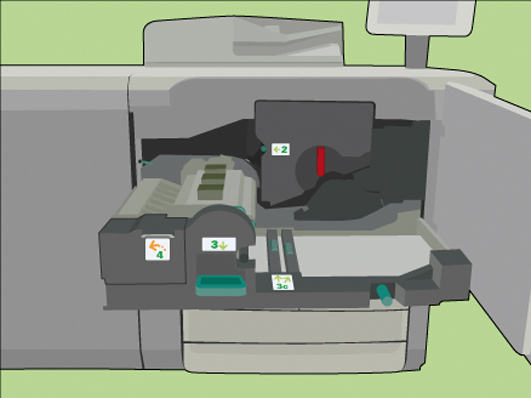

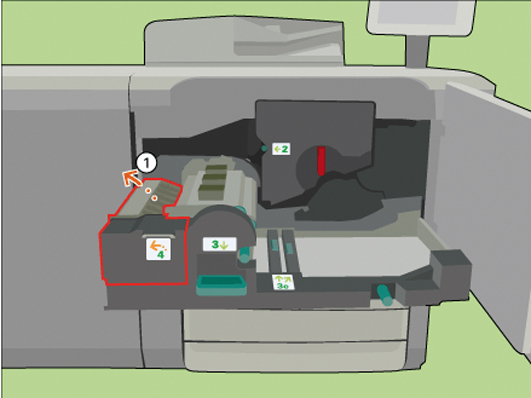

[Griff 4 verwenden, um die Wendeeinheit zu öffnen.] 

4

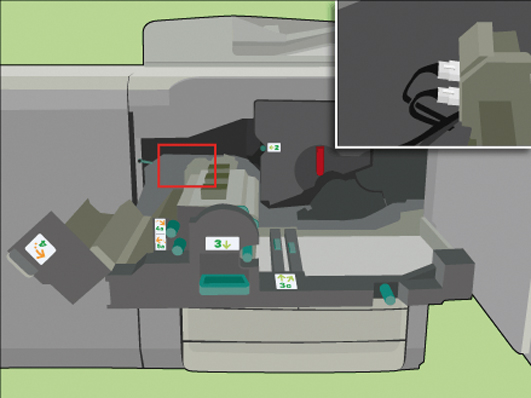

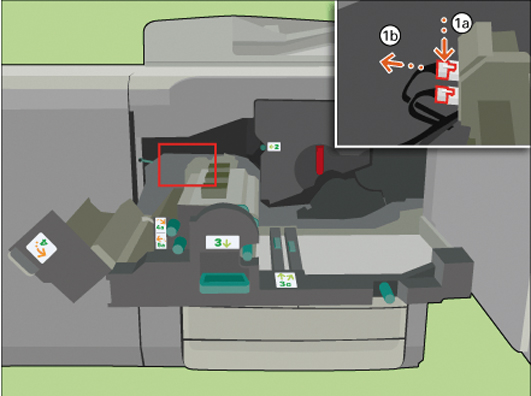

[2 Stecker von Wärmetauscher abziehen.] 

5

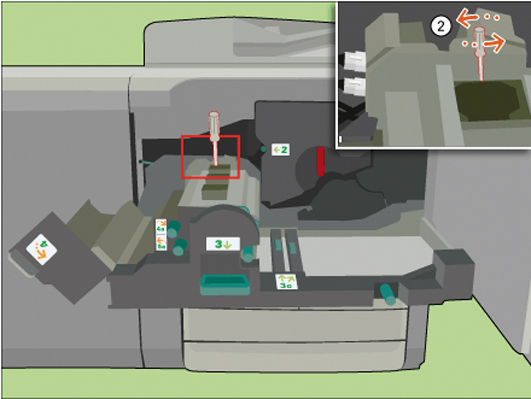

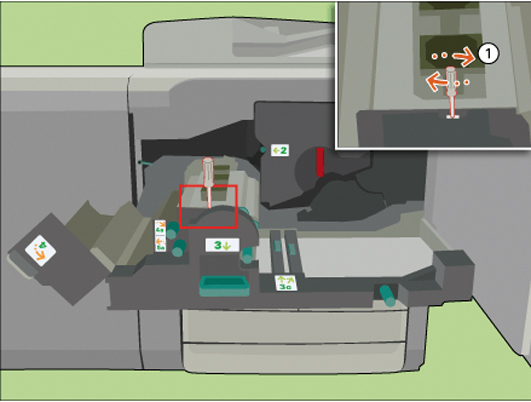

[Die beiden Fixierstifte mit Steckschlüssel lösen.] 

6

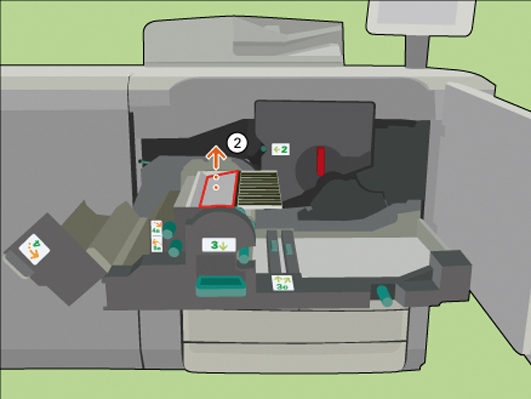

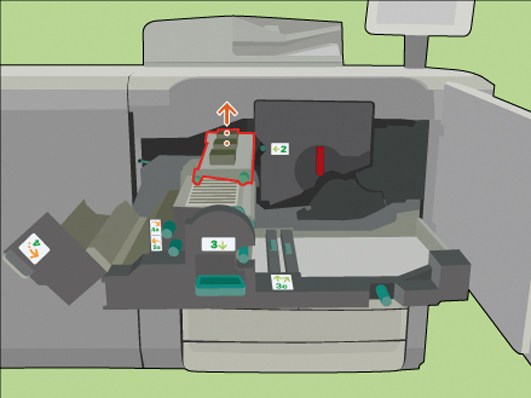

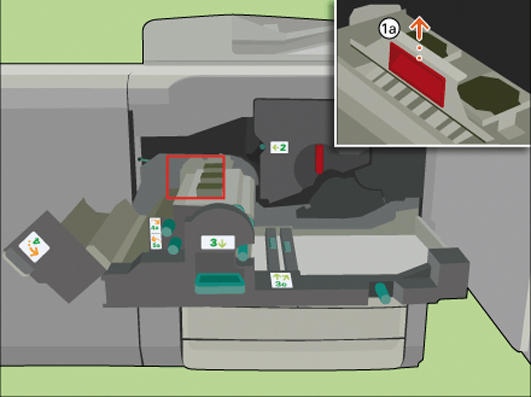

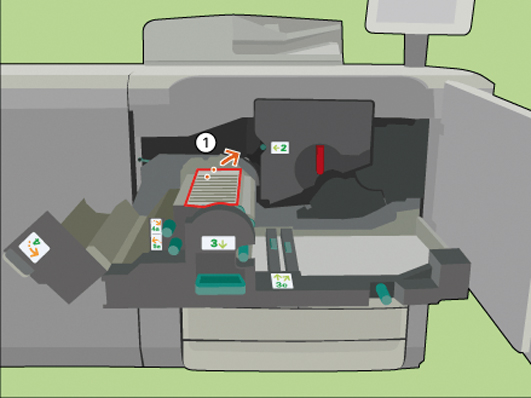

[Wärmetauscher mit rotem Griff entfernen.] 

7

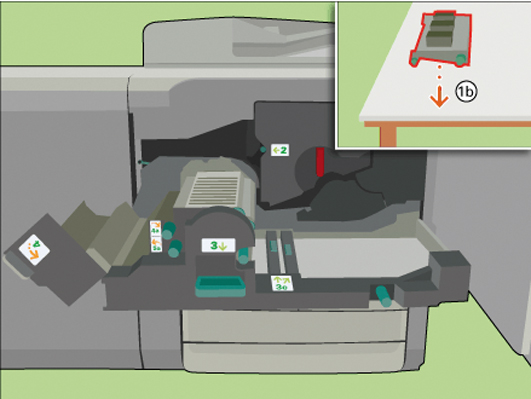

[Wärmetauscher auf sauberer, ebener Oberfläche ablegen.] 

8

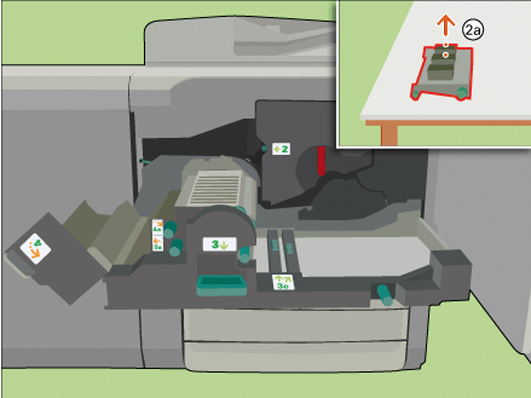

[Drehen Sie die Druckplatte um.] 

9

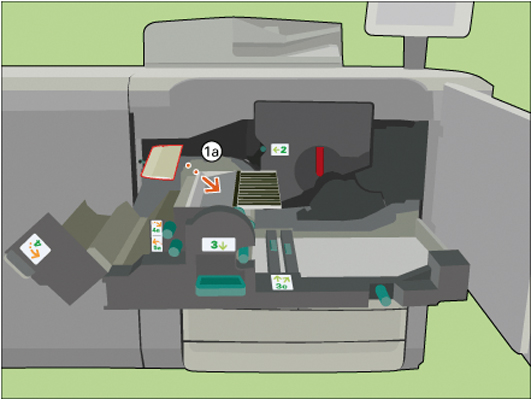

[Entfernen Sie die zwei Wärmetauscherfolien.] 

10

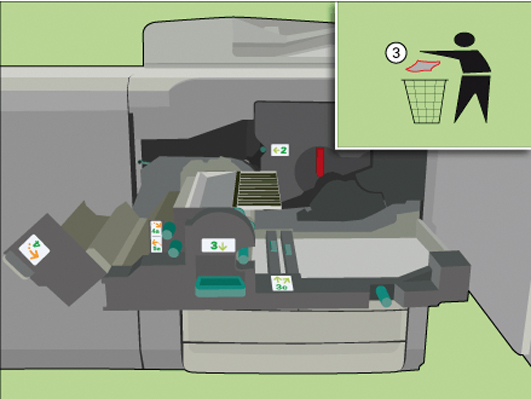

[Folien in einem normalen Abfalleimer entsorgen.] 

11

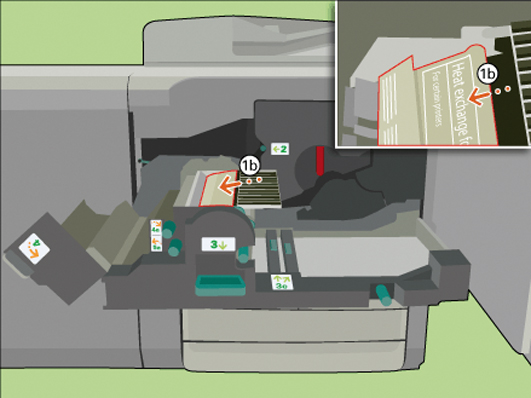

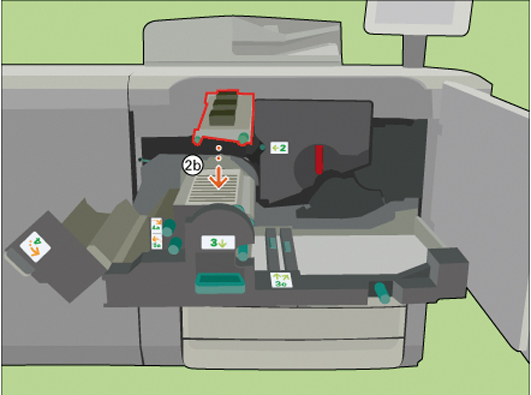

[Legen Sie die Hülle mit den neuen Folien in den Wärmetauscher.] 

12

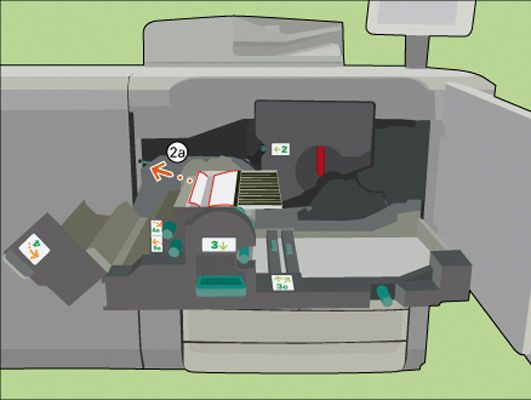

[Wenn sich die neuen Folien an der richtigen Position befinden, entfernen Sie die Hülle.] 

[Warnung: Folien nicht berühren, damit diese sauber bleiben.] 

13

[Drehen Sie die Druckplatte zurück.] 

14

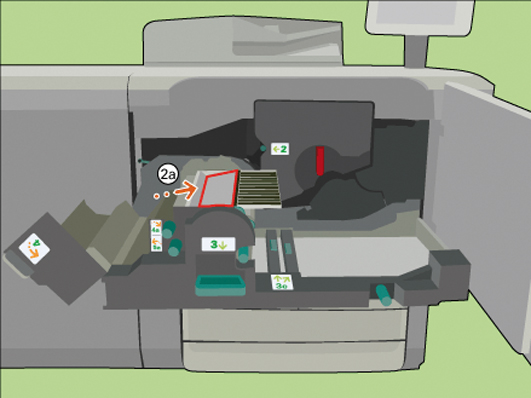

[Platzieren Sie den Wärmetauscher an der alten Position.] 

15

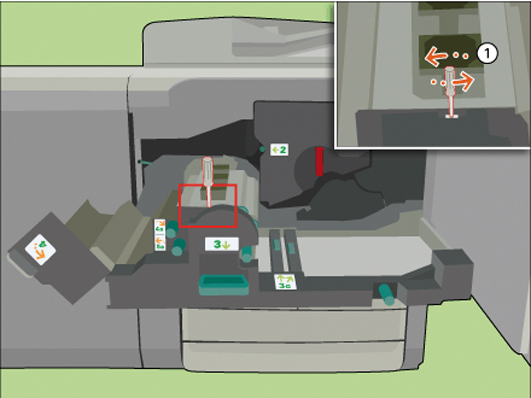

[Die beiden Fixierstifte mit Steckschlüssel festziehen.] 

HINWEIS

Drücken Sie die Fixierstifte während der Befestigung nach unten.

16

[2 Stecker von Wärmetauscher wieder anschließen.] 

17

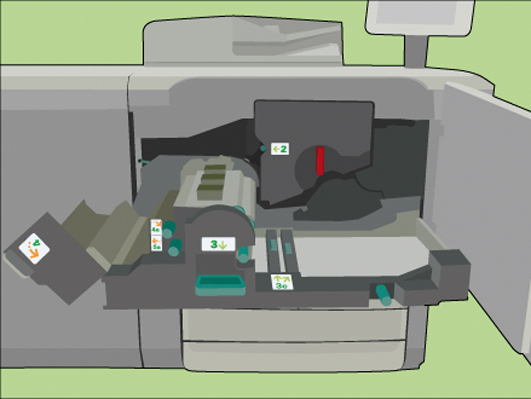

[Griff 4 verwenden, um die Wendeeinheit zu schließen.] 

18

[Griff 3 verwenden, um die Transporteinheit wieder hineinzuschieben.] 

19

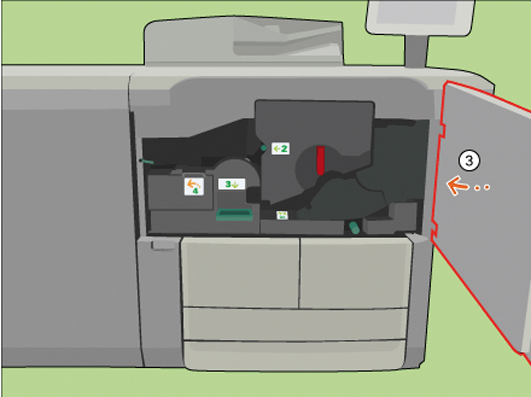

[Vordere Tür schließen.] 

20

Beantworten Sie die Frage [Sind jetzt neue Wärmetauscherfolien im Gerät, oder die gleichen wie vorher?] mit [Neu], um zu bestätigen, dass Sie neue Wärmetauscherfolien installiert haben.

Wenn Sie die Wärmetauscherfolien nicht ersetzt haben, berühren Sie [Vorhanden].
