OBS!
Denna POC-åtgärd är tillgänglig, beroende på typen av värmeväxlarfolier.
Tryck på [System] -> [Underhåll] -> [Gå till underhållsuppgifter] -> [Återplacera värmeväxlarens folie] -> [Starta] på kontrollpanelen.
[Ange PIN-kod för underhåll.]
[Tryck på Nästa för att låsa upp dörren.]
Hylsnyckel
Nya värmeväxlarfolier
OBSERVER
Endast utbildad personal tillåts utföra POC-åtgärder.
Verktyg som krävs|
Steg |
Åtgärd |
Illustration |
|---|---|---|
|
1 |
[Öppna luckan på framsidan.] |
|
|
2 |
[Använd handtag 3 för att skjuta ut transportenheten.] |
|
|
3 |
[Använd handtag 4 för att öppna vändningsenheten.] |
|
|
4 |
[Ta bort de 2 kontakterna från värmeväxlaren.] |
|
|
5 |

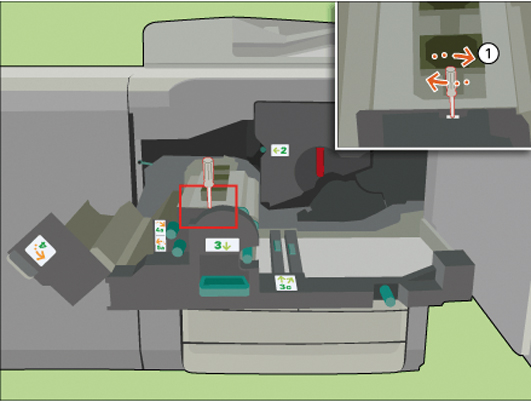

[Använd skiftnyckeln för att lossa de 2 fixerstiften.] |
|
|
6 |

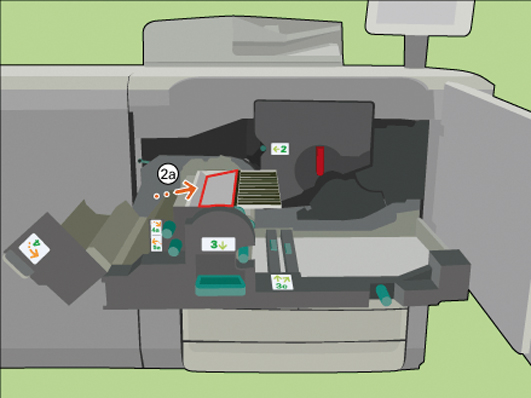

[Använd det röda handtaget för att ta bort värmeväxlaren.] |
|
|
7 |
[Placera värmeväxlaren på en ren och plan yta.] |
|
|
8 |
[Vänd tryckplattan upp och ned.] |
|
|
9 |
[Ta bort de 2 värmeväxlarfolierna.] |
|
|
10 |
[Kasta folien i en papperskorg.] |
|
|
11 |
[Placera omslagen med nya folien i värmeväxlaren.] |
|
|
12 |
[När den nya folien är på plats ska du ta bort omslaget.] [Varning: Rör inte vid folien utan låt den vara helt ren.] |
|
|
13 |
[Vänd tryckplattan bakåt.] |
|
|
14 |
[Placera värmeväxlaren i ursprungsposition] |
|
|
15 |
[Använd skiftnyckeln för att dra åt de 2 fixerstiften.] OBS!
Tryck fixeringsstiften nedåt under fästprocessen. |
|
|
16 |
[Placera de 2 kontakterna i värmeväxlaren.] |
|
|
17 |
[Använd handtag 4 för att stänga vändningsenheten.] |
|
|
18 |
[Använd handtag 3 för att skjuta tillbaka transportenheten.] |
|
|
19 |
[Stäng luckan på framsidan.] |
|
|
20 |
Besvara frågan [Vilken värmeväxlarfolie återplacerade du?] med [Nytt] för att bekräfta att du har installerat nya värmeväxlarfolier. När du inte byter värmeväxlarfolier trycker du på [Befintligt]. |
