ПРИМЕЧАНИЕ
Доступность этой операции POC зависит от типа фольги теплообменника.
На панели управления нажмите [Система] -> [Тех. обслуж.] -> [Перейти к зад. тех. обсл.] -> [Замена фольги теплообменника] -> [Старт].
[Введите код техобслуживания.]
[Нажмите кнопку «Далее», чтобы разблокировать дверцу.]
Торцовый ключ

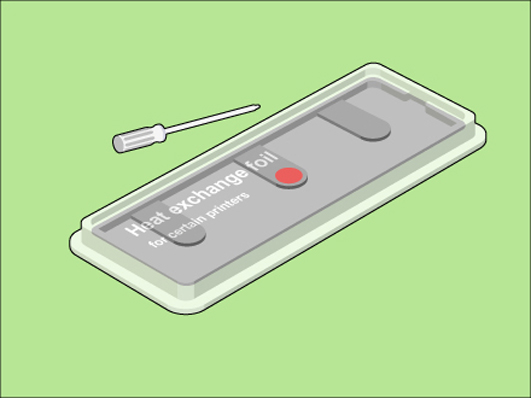

Новая фольга теплообменника
ВНИМАНИЕ
Выполнять операции POC могут только прошедшие обучение сотрудники.
Требуемые инструменты|
Шаг |
Действие |
Иллюстрация |
|---|---|---|
|
1 |

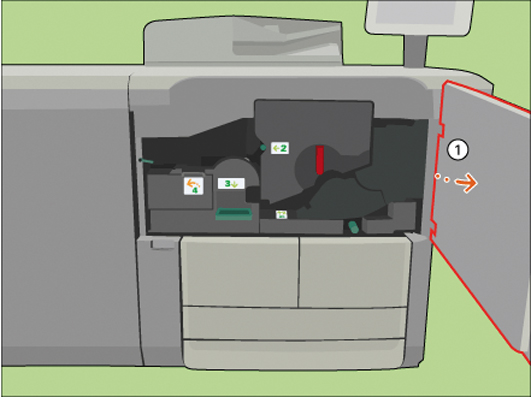

[Откройте переднюю дверцу.] |
|
|
2 |
[Используя рукоятку 3, извлеките модуль транспортировки.] |
|
|
3 |

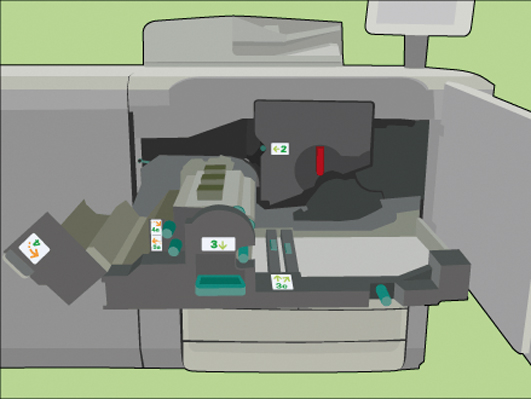

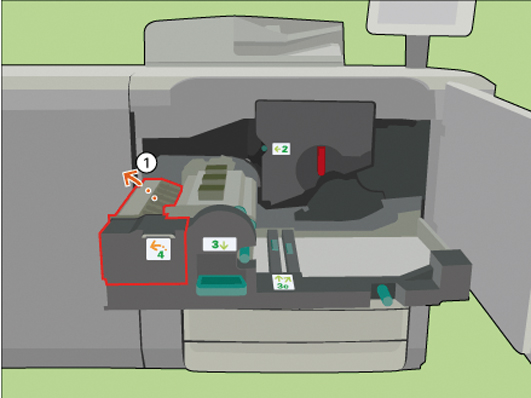

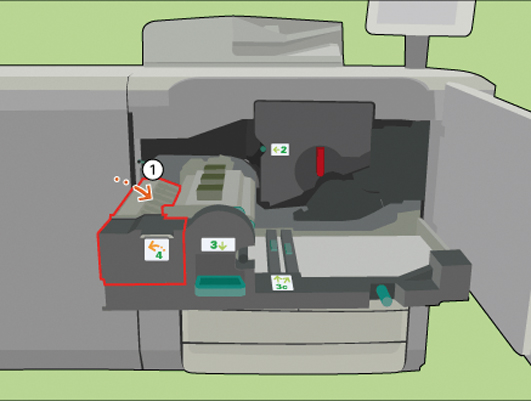

[Используя рукоятку 4, откройте модуль поворота.] |
|
|
4 |

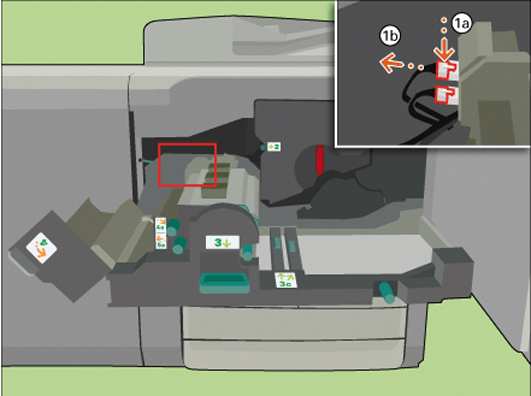

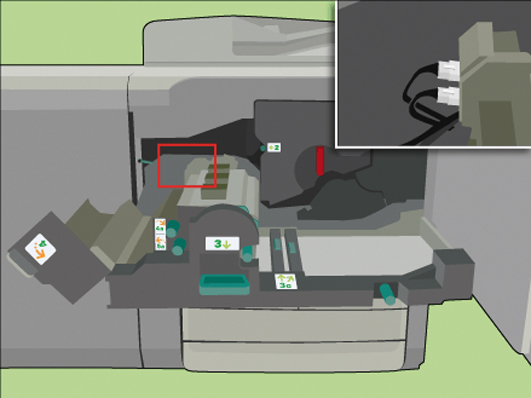

[Отсоедините 2 коннектора от теплообменника.] |
|
|
5. |

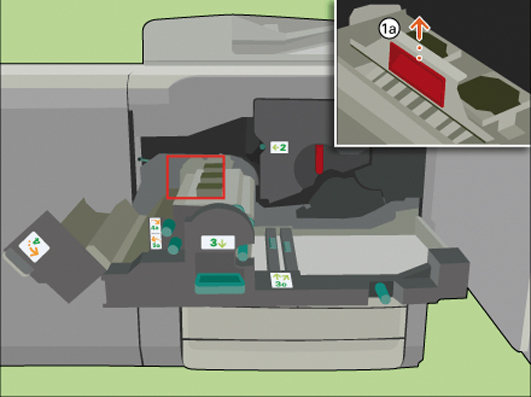

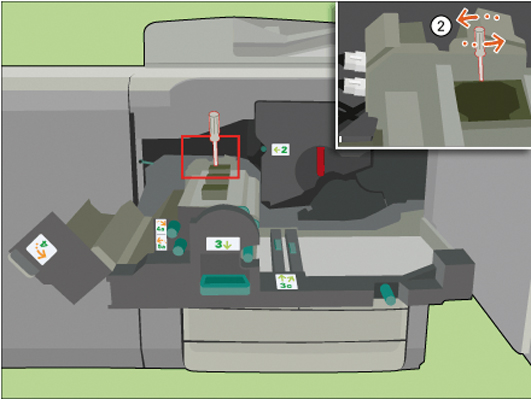

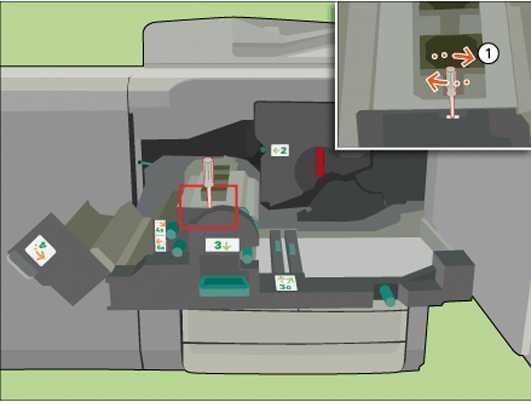

[С помощью торцового ключа ослабьте 2 крепежных зажима.] |
|
|
6 |

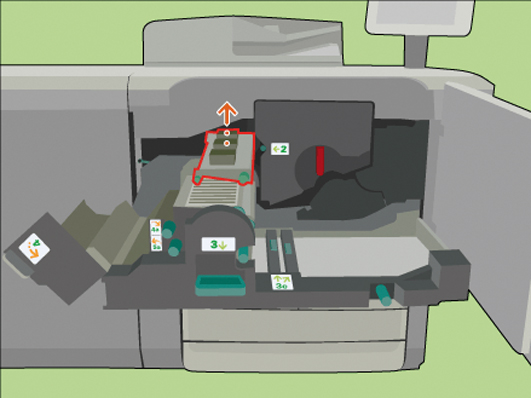

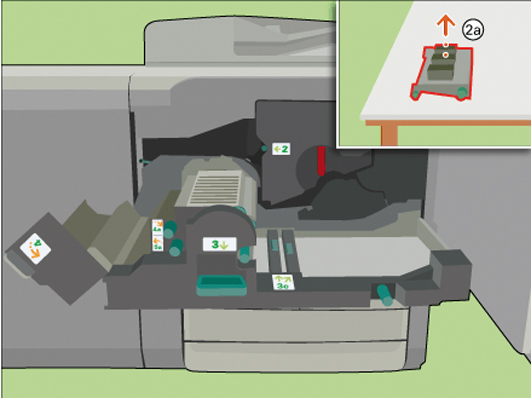

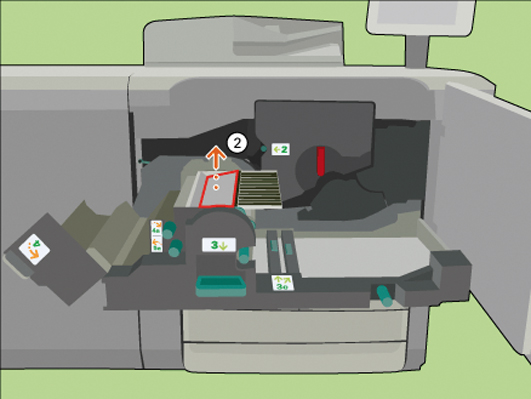

[Используя красную рукоятку, снимите теплообменник] |
|
|
7 |

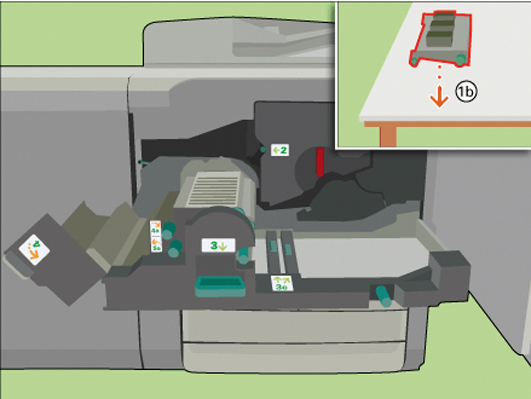

[Установите теплообменник на чистую плоскую поверхность.] |
|
|
8 |

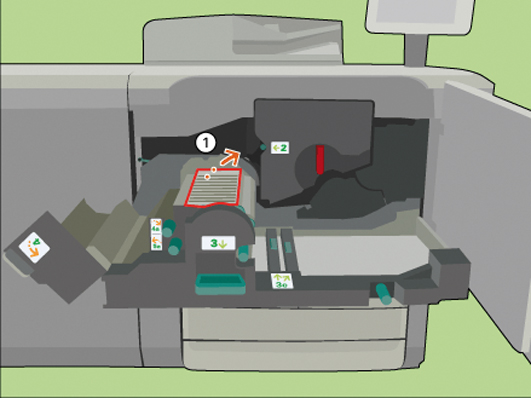

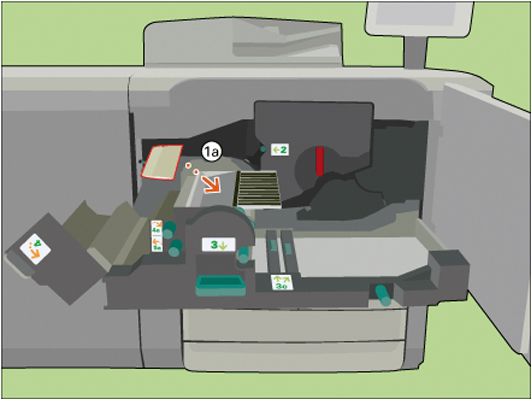

[Переверните нажимную пластину.] |
|
|
9 |

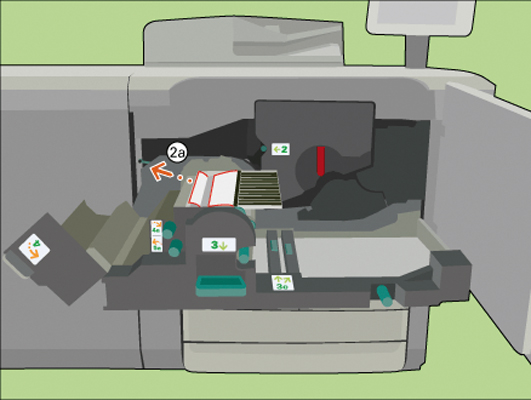

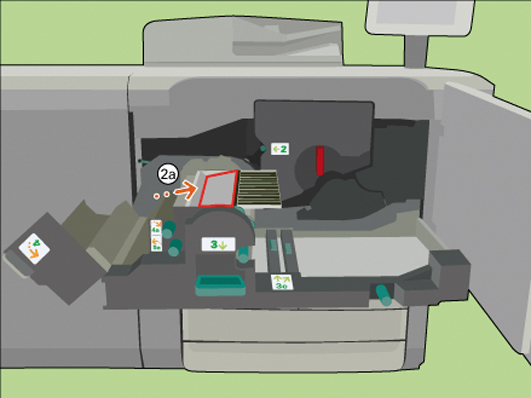

[Уберите 2 листа фольги теплообменника.] |
|
|
10 |

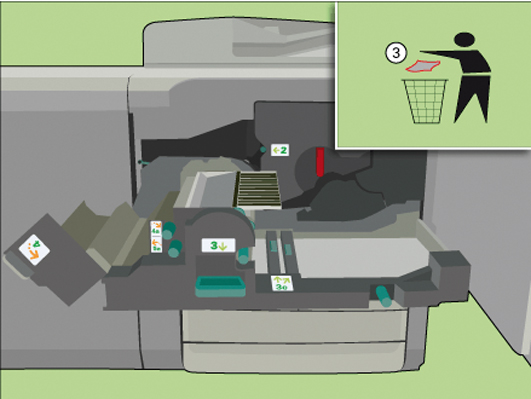

[Выбросьте фольгу в корзину для обычных отходов.] |
|
|
11 |

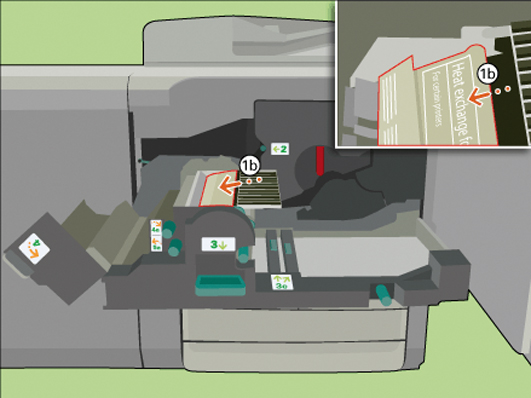

[Поместите обертку с новой фольгой в теплообменник.] |
|
|
12 |
[После укладки фольги снимите обертку.] [Внимание! Не прикасайтесь к фольге, чтобы новые листы остались чистыми.] |
|
|
13 |
[Переверните нажимную пластину обратно.] |
|
|
14 |

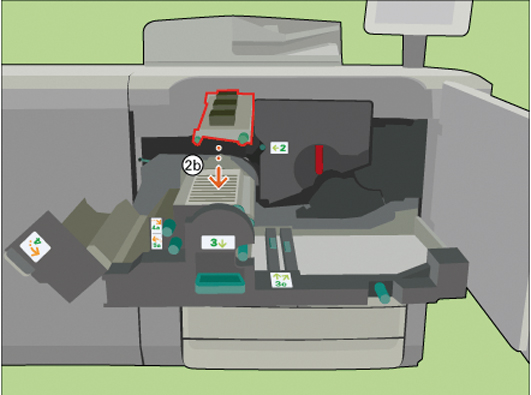

[Установите теплообменник на место.] |
|
|
15 |

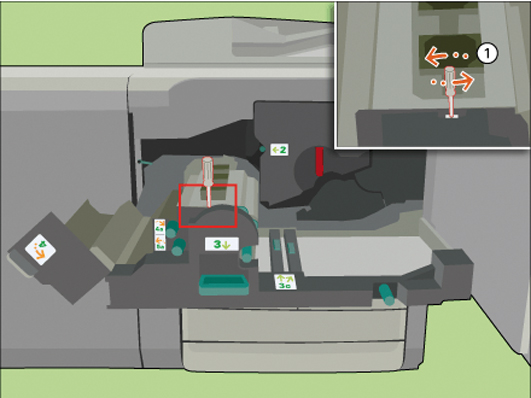

[С помощью торцового ключа затяните 2 крепежных зажима.] ПРИМЕЧАНИЕ
При закреплении надавите на крепежные ручки. |
|
|
16 |
[Подключите 2 коннектора теплообменника.] |
|
|
17 |
[Используя рукоятку 4, закройте модуль поворота.] |
|
|
18 |
[Используя рукоятку 3, установите на место модуль транспортировки.] |
|
|
19 |

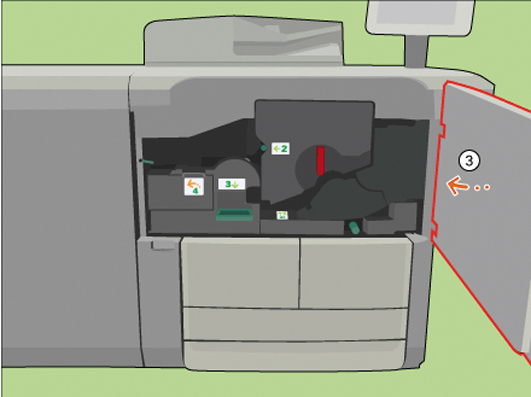

[Закройте переднюю дверцу.] |
|
|
20 |
На вопрос "[Какую фольгу теплообменника вы положили назад?] " выберите ответ "[Новый] ", чтобы подтвердить установку новой фольги теплообменника. Если замена фольги теплообменника не выполнялась, нажмите "[Существующий] ". |
