Substituir as películas do permutador de calor

1

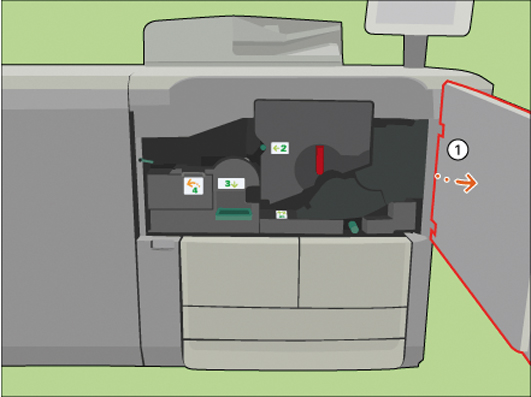

[Abra a porta frontal.] 

2

[Utilize o manípulo 3 para puxar para fora a unidade de transporte.] 

3

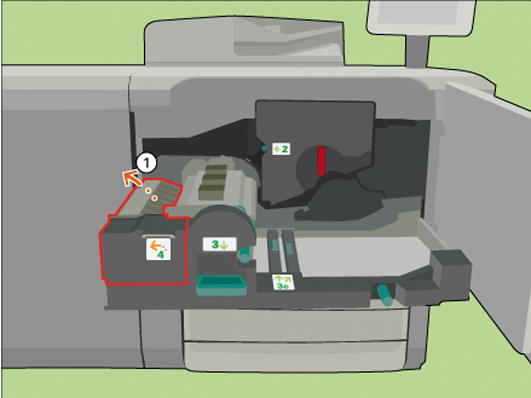

[Utilize o manípulo 4 para abrir a unidade rotativa.] 

4

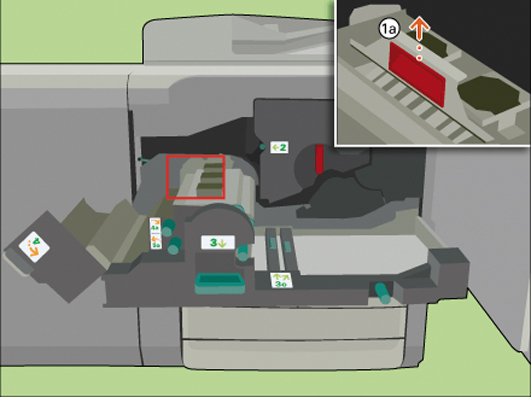

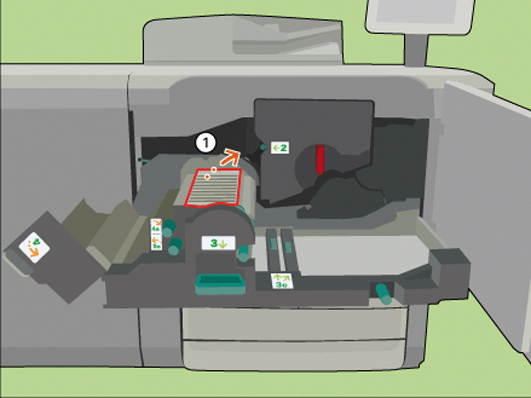

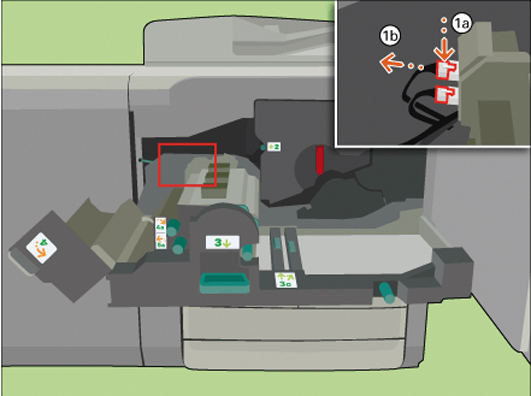

[Retire 2 fichas do permutador de calor.] 

5

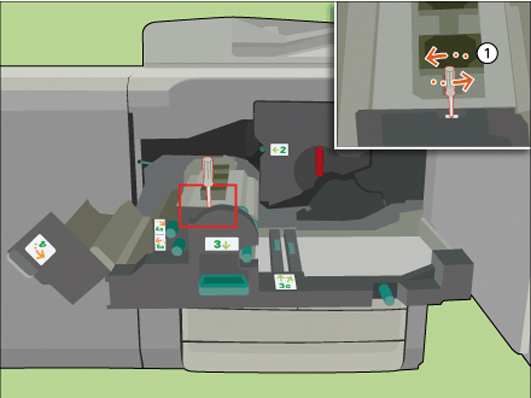

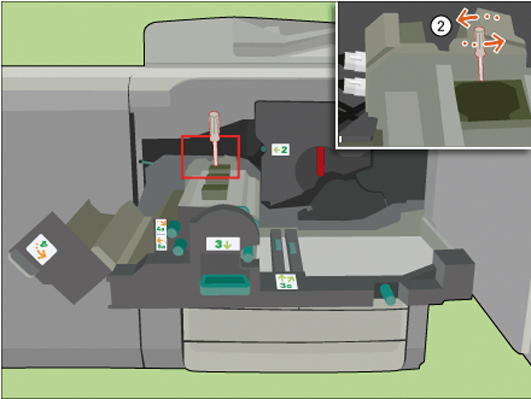

[Utilize a chave de caixa para desapertar os 2 pinos de fixação.] 

6

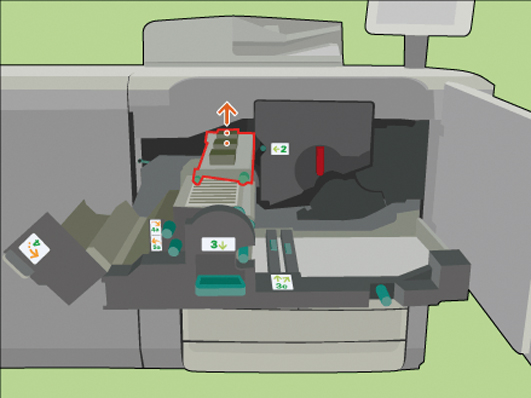

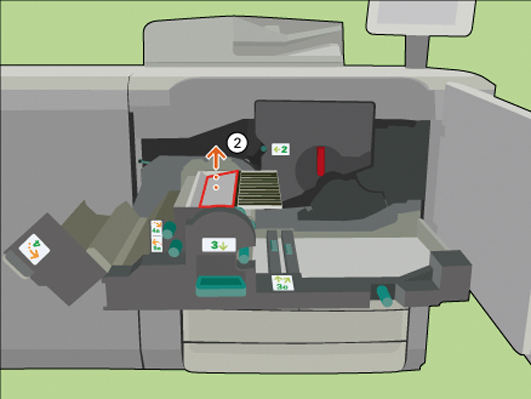

[Utilize o manípulo vermelho para retirar o permutador de calor.] 

7

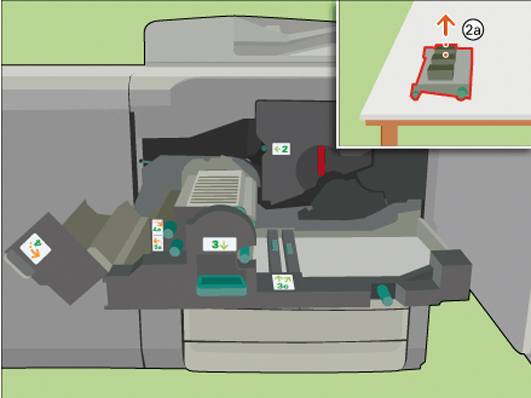

[Coloque o permutador de calor sobre uma superfície plana, limpa.] 

8

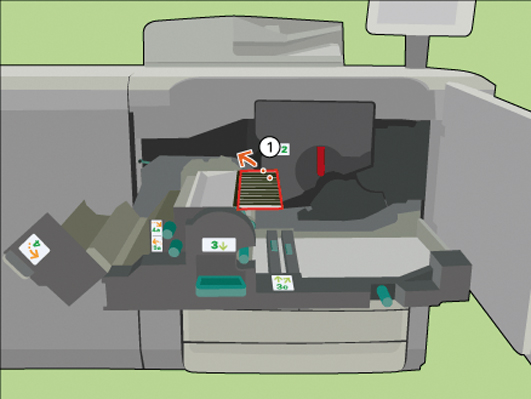

[Vire a placa de pressão ao contrário.] 

9

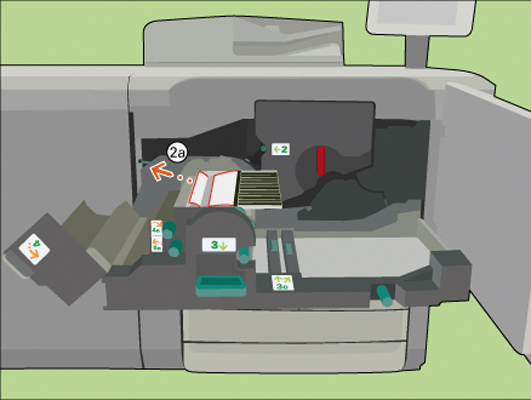

[Retire as 2 películas do permutador de calor.] 

10

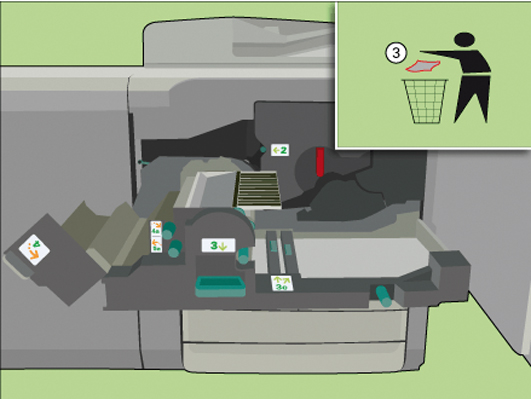

[Deite as películas num caixote de lixo comum.] 

11

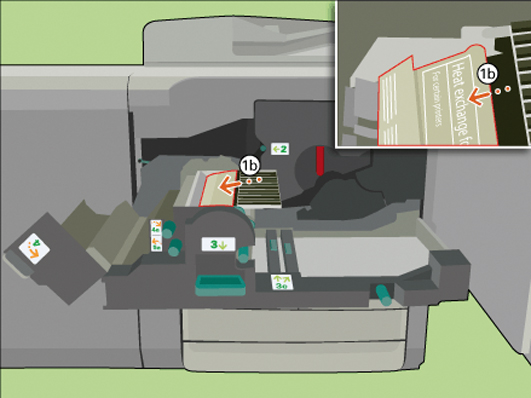

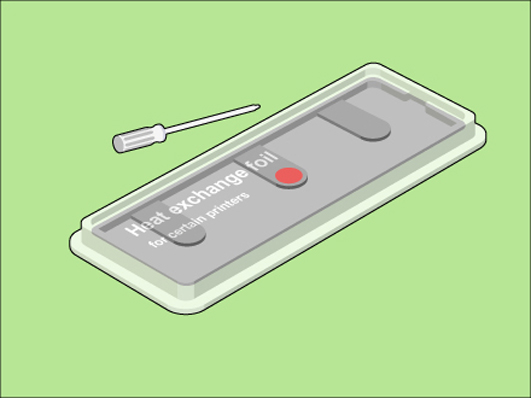

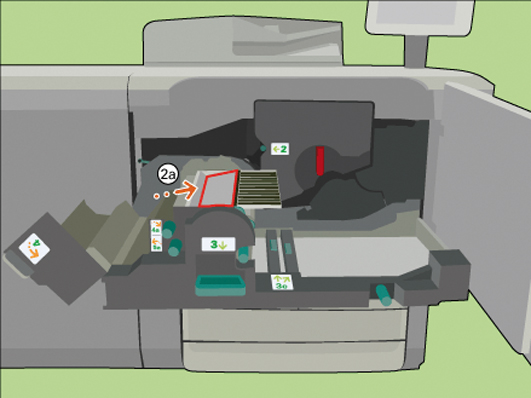

[Coloque o invólucro com as duas novas películas no permutador de calor.] 

12

[Quando as novas películas estiverem no lugar, retire o invólucro.] 

[Cuidado: Não toque nas películas para que elas se mantenham limpas.] 

13

[Volte a virar a placa de pressão.] 

14

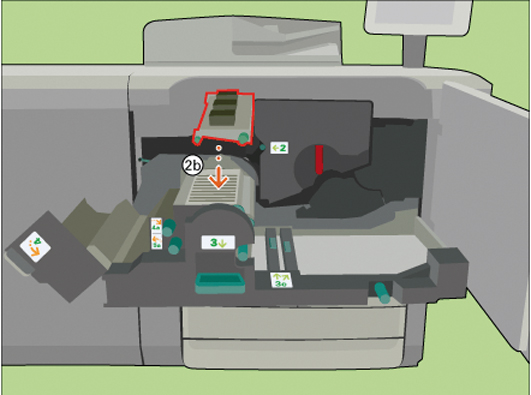

[Volte a colocar o permutador de calor.] 

15

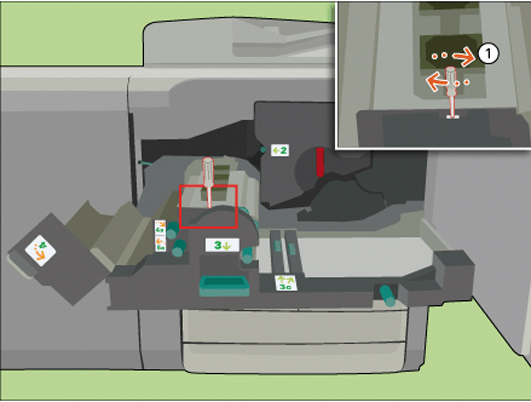

[Utilize a chave de caixa para apertar os 2 pinos de fixação.] 

NOTA

Empurre os pinos de fixação durante o aperto.

16

[Voltar a colocar as 2 fichas do permutador de calor.] 

17

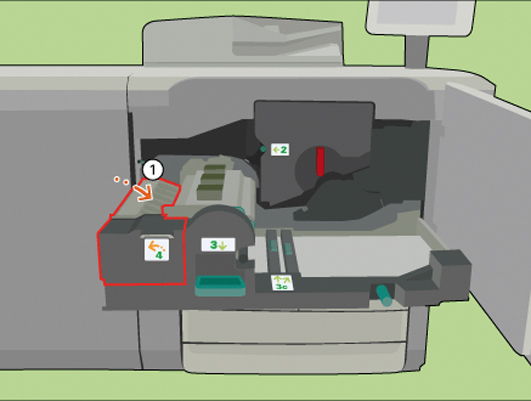

[Utilize o manípulo 4 para fechar a unidade rotativa.] 

18

[Utilize o manípulo 3 para reintroduzir a unidade de transporte.] 

19

[Feche a porta frontal.] 

20

Responda à pergunta [Que películas do permutador de calor voltou a colocar?] com [Novo] para confirmar que instalou películas novas no permutador de calor.

Caso não tenha substituído as películas do permutador de calor, toque em [Existente].
