UWAGA
Ta czynność jest dostępna w zależności od typu folii wymiennika ciepła.
Na panelu sterującym dotknij opcji [System] -> [Konserwacja] -> [Idź do zadań konserwacji] -> [Wymiana folii wymiennika ciepła] -> [Start].
[Wprowadź kod PIN konserwacji.]
[Dotknij przycisk Dalej, aby odblokować drzwiczki.]

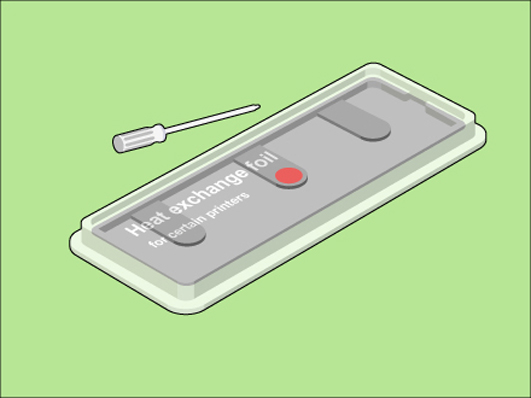

Klucz nasadowy
Nowe folie wymiennika ciepła
PRZESTROGA
Czynności POC mogą być wykonywane tylko przez przeszkolony personel.
Potrzebne narzędzia|
Etap |
Czynność |
Ilustracja |
|---|---|---|
|
1 |

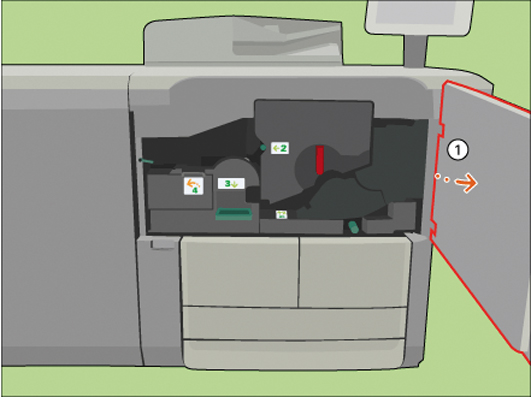

[Otwórz drzwiczki przednie.] |
|
|
2 |

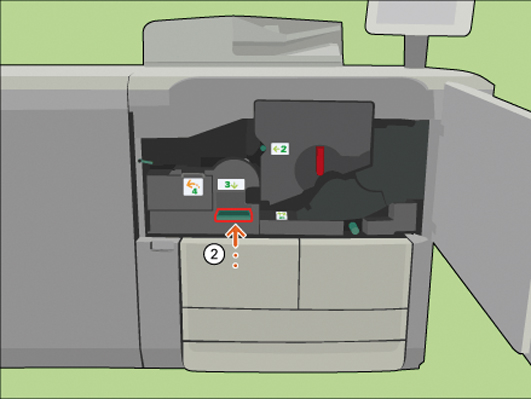

[Użyj dźwigni 3, aby wysunąć moduł transportu.] |
|
|
3 |

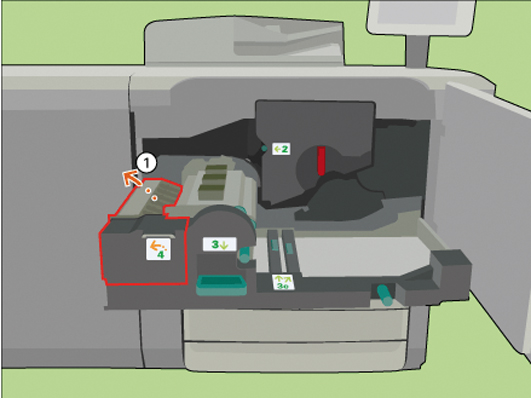

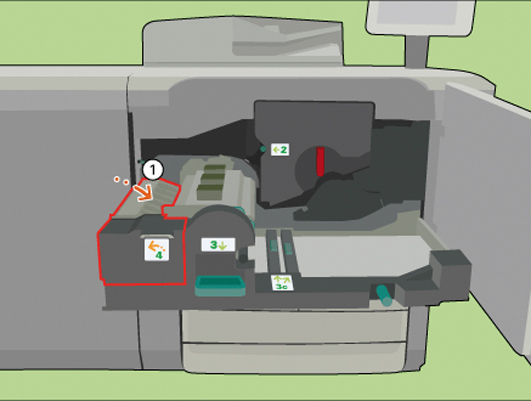

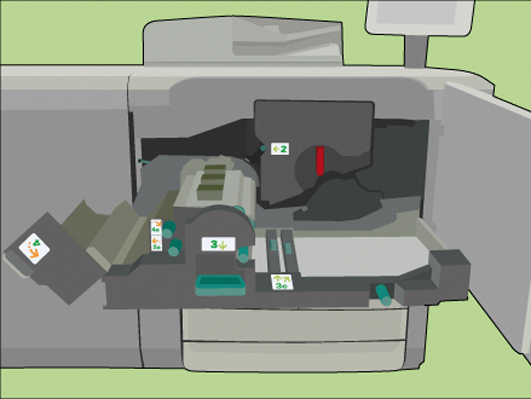

[Użyj dźwigni 4, aby otworzyć moduł obracania.] |
|
|
4 |

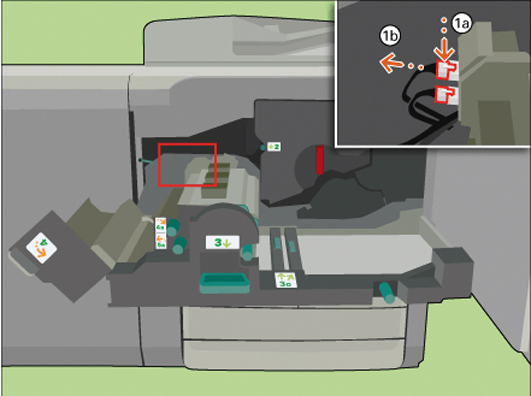

[Wyjmij dwie wtyczki z wymiennika ciepła.] |
|
|
5 |

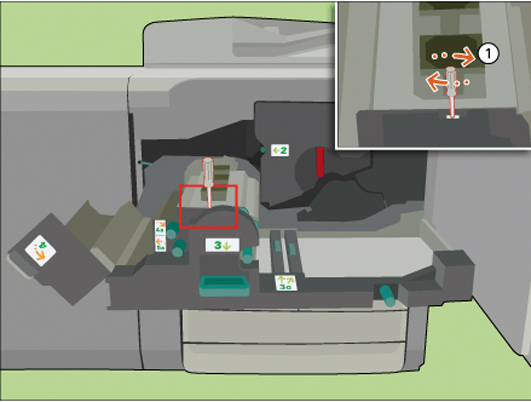

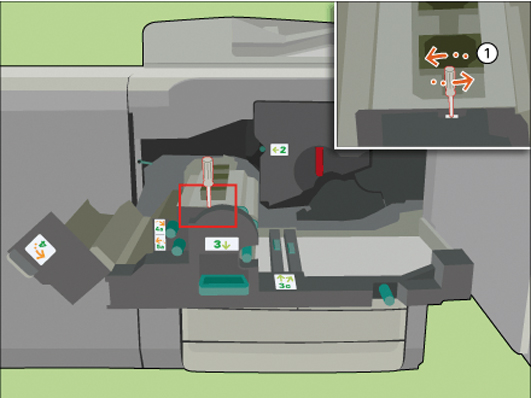

[Przy użyciu klucza nasadowego poluzuj 2 pióra mocujące.] |
|
|
6 |

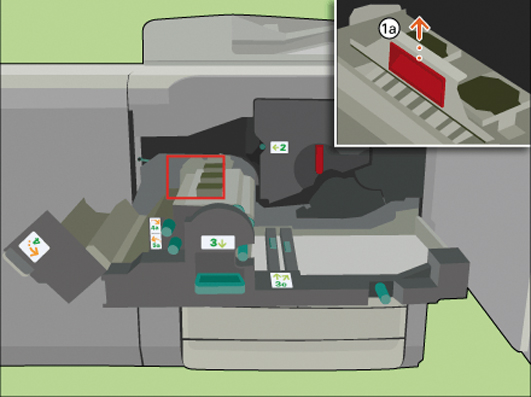

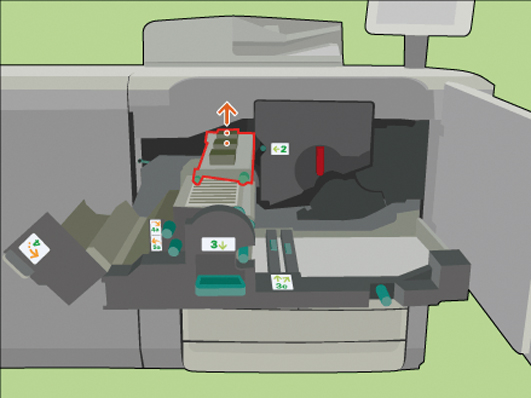

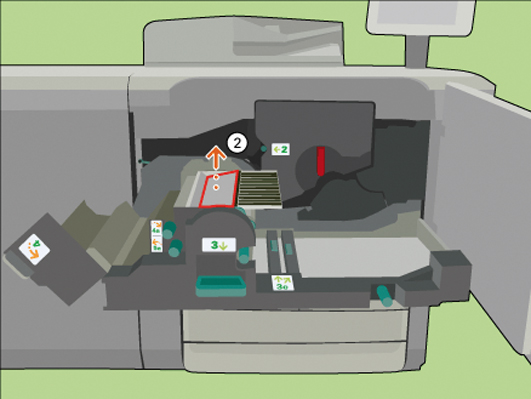

[Użyj czerwonej dźwigni, aby wyjąć wymiennik ciepła.] |
|
|
7 |

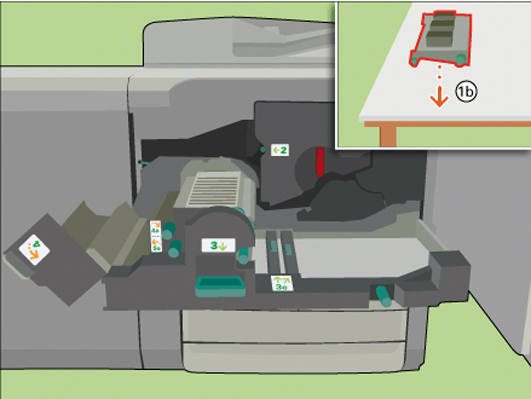

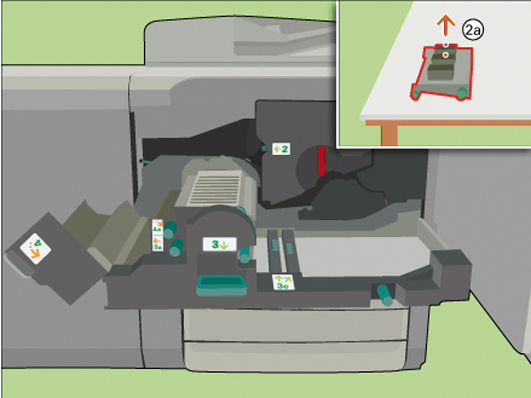

[Połóż wymiennik ciepła na czystej, płaskiej powierzchni.] |
|
|
8 |
[Odwróć płytę dociskową.] |
|
|
9 |

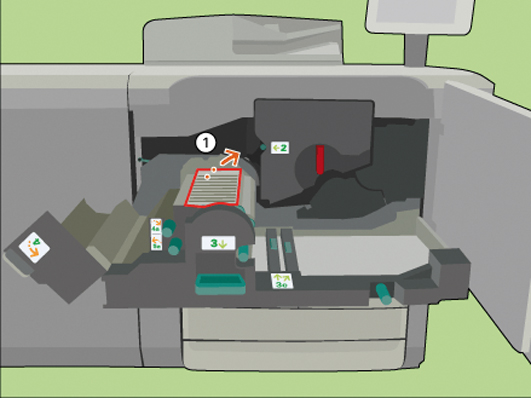

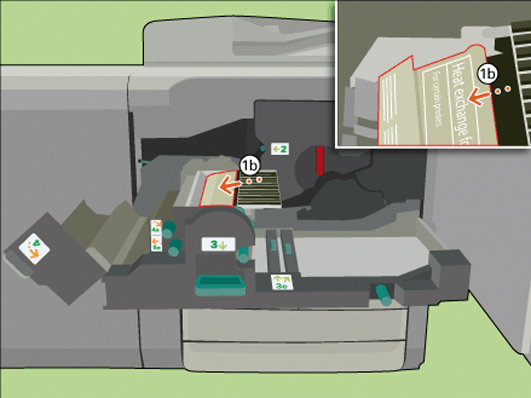

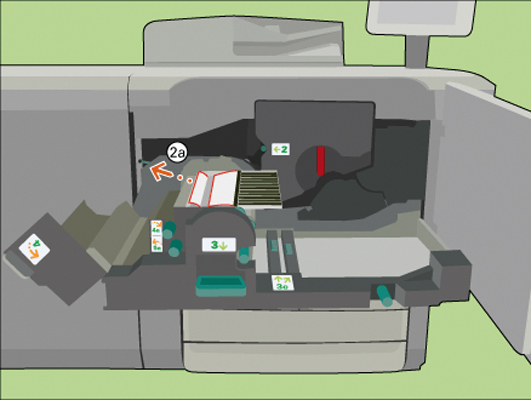

[Wyjmij 2 folie z wymiennika ciepła.] |
|
|
10 |

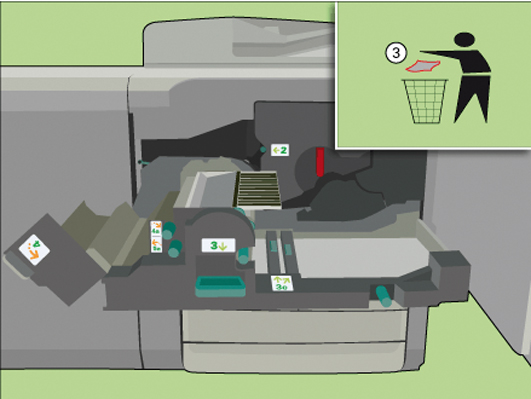

[Wyrzuć folie do kosza na śmieci.] |
|
|
11 |

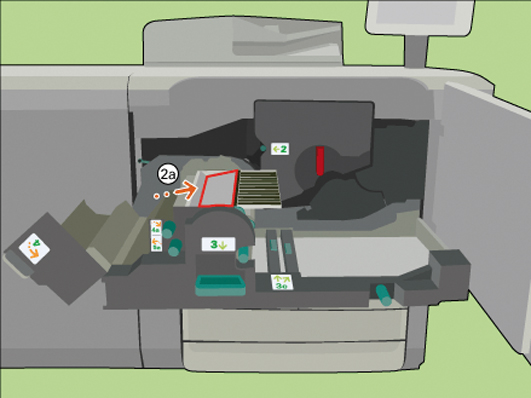

[Umieść opakowanie z nowymi foliami w wymienniku ciepła.] |
|
|
12 |
[Po umieszczeniu nowych folii na miejscu zdejmij opakowanie.] [Ostrzeżenie: Nie dotykaj folii, aby ich nie zabrudzić.] |
|
|
13 |
[Odwróć płytę dociskową.] |
|
|
14 |

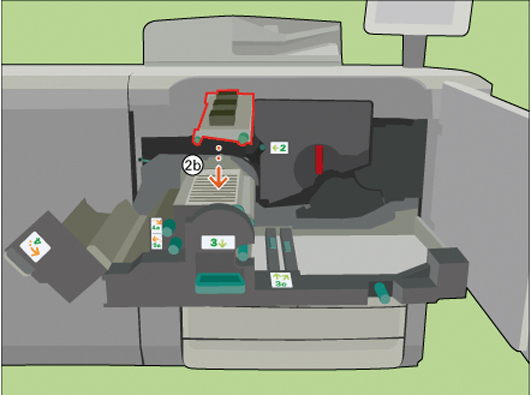

[Włóż wymiennik ciepła na jego miejsce.] |
|
|
15 |

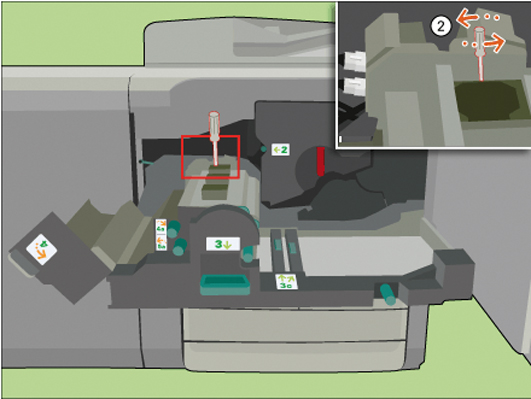

[Przy użyciu klucza nasadowego dokręć 2 pióra mocujące. Zamykanie drukarki] UWAGA
Podczas montowania dociśnij pióra mocujące. |
|
|
16 |
[Wepnij z powrotem dwie wtyczki do wymiennika ciepła.] |
|
|
17 |

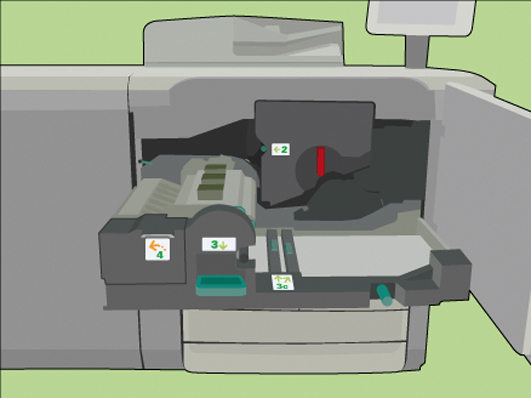

[Użyj dźwigni 4, aby zamknąć moduł obracania.] |
|
|
18 |
[Użyj dźwigni 3, aby wsunąć moduł transportu z powrotem.] |
|
|
19 |
[Zamknij drzwiczki przednie.] |
|
|
20 |
Odpowiedz na pytanie [Jakie folie zostały włożone z powrotem do wymiennika ciepła?], wybierając opcję [Nowy], aby potwierdzić zamontowanie nowych folii wymiennika ciepła. Jeżeli folie wymiennika ciepła nie zostały wymienione, dotknij odpowiedzi [Dotychczasowe]. |
