De folies van de warmtewisselaar vervangen

Voordat u begint

OPMERKING

Deze POC-taak is beschikbaar afhankelijk van het type folies van de warmtewisselaar.

Druk op het bedieningspaneel op [Systeem] -> [Onderhoud] -> [Naar onderhoudstaken] -> [De folie van de warmtewisselaar vervangen] -> [Starten].
[Geef de onderhoudscode op.]
[Druk op Volgende om de deur te ontgrendelen.]

Dopsleutel

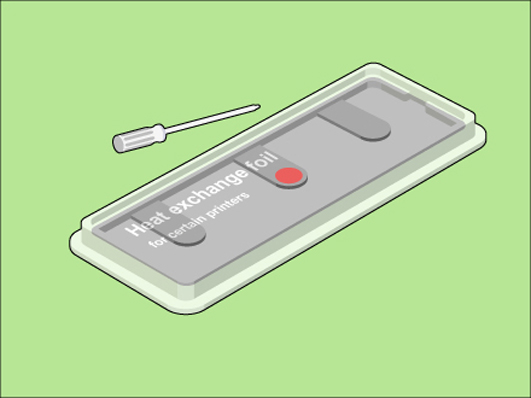

Nieuwe folies van de warmtewisselaar

VOORZICHTIG

Alleen opgeleid personeel mag POC-taken uitvoeren.

Vereiste hulpmiddelen

Tabel 1. De folies van de warmtewisselaar vervangen
Stap	Handeling	Illustratie

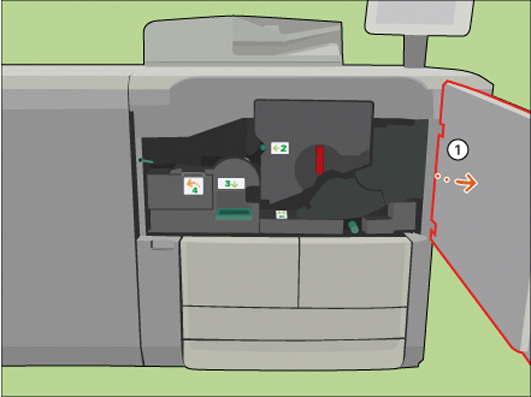

1	[Open de deur aan de voorzijde.]

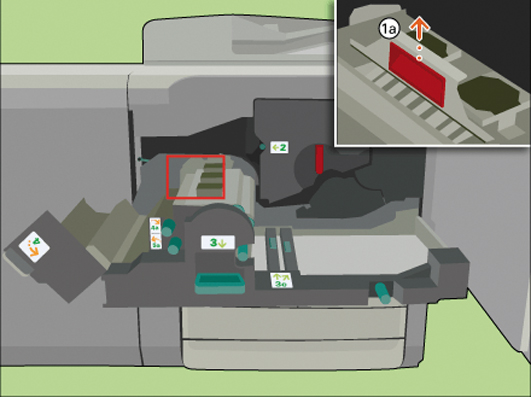

2	[Gebruik hendel 3 om de transporteenheid naar buiten te schuiven.]

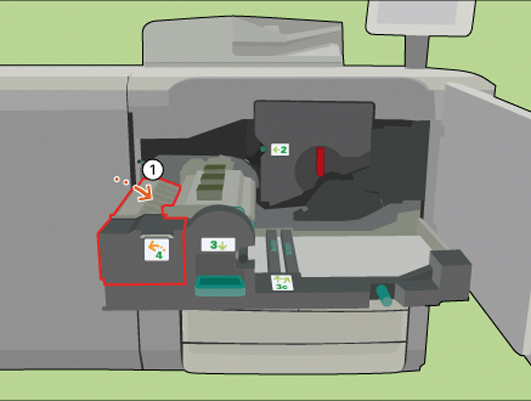

3	[Gebruik hendel 4 om de draai-eenheid te openen.]
4	[Verwijder de 2 stekkers uit de warmtewisselaar.]

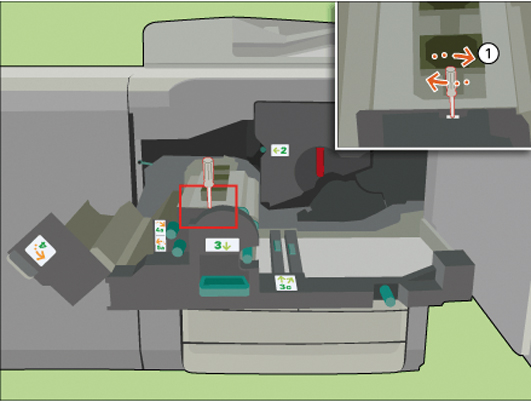

5	[Gebruik de dopsleutel om de twee bevestigingspennen los te draaien.]

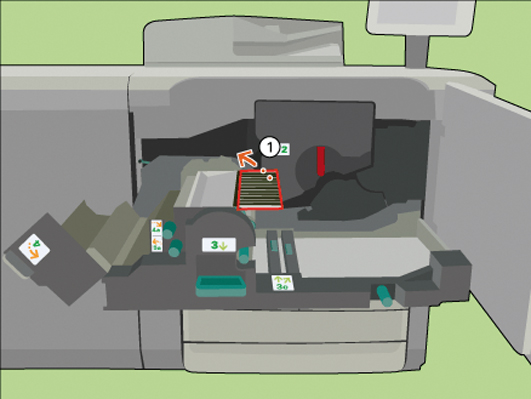

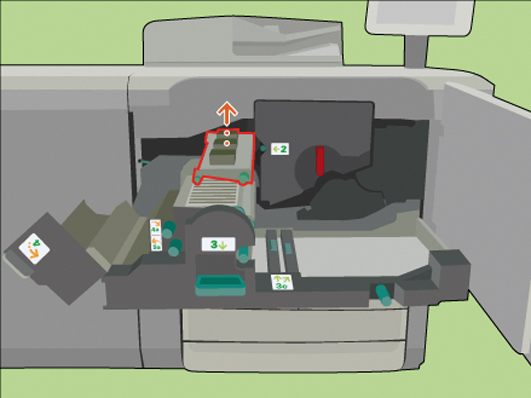

6	[Gebruik de rode hendel om de warmtewisselaar te verwijderen.]

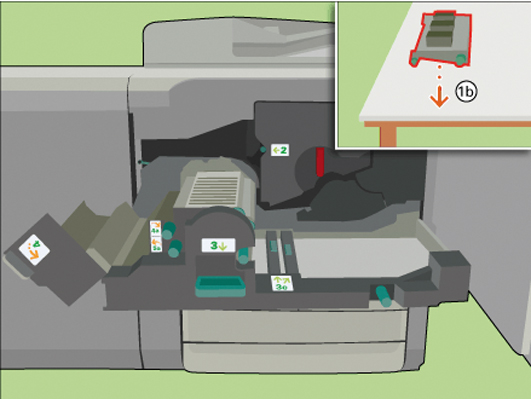

7	[Plaats de warmtewisselaar op een schoon, vlak oppervlak.]
8	[Draai de drukplaat om.]

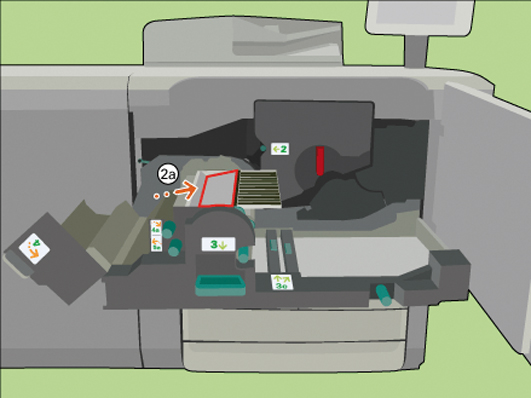

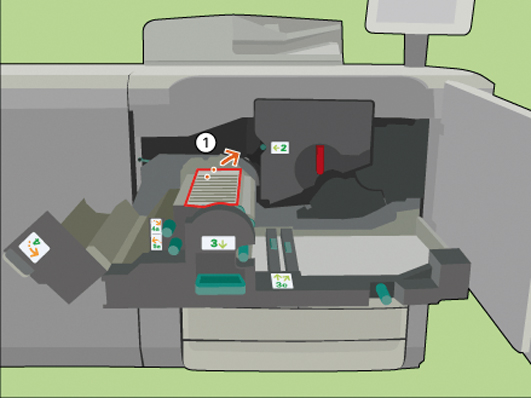

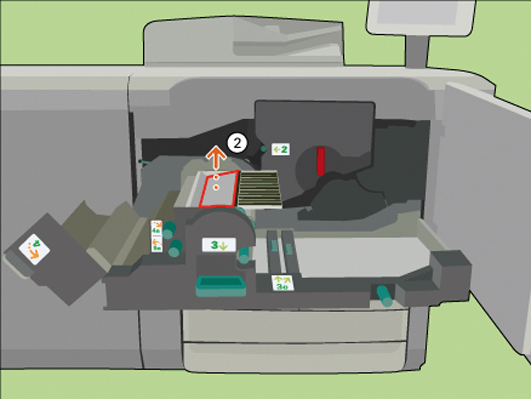

9	[Verwijder de twee stukken folie van de warmtewisselaar.]

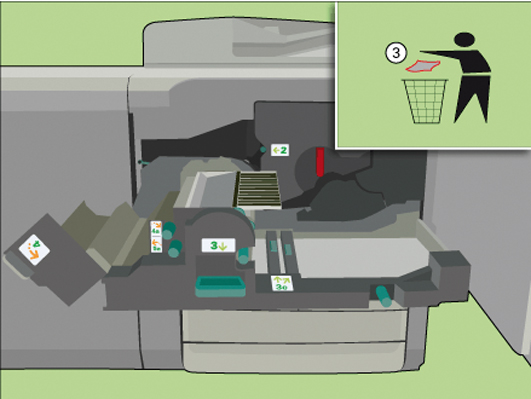

10	[U kunt de folie weggooien bij het huisvuil.]

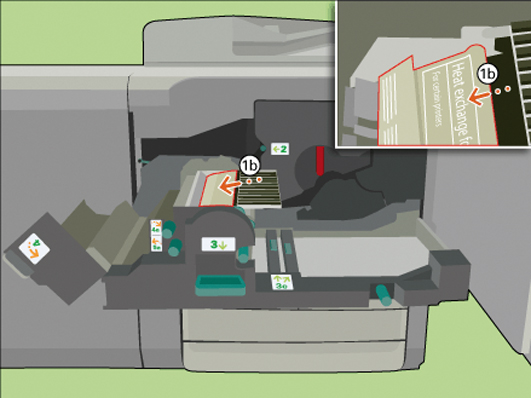

11	[Plaats de wikkel met de nieuwe folie in de warmtewisselaar.]
12	[Verwijder de wikkel zodra de nieuwe stukken folie op hun plaats zitten.] [Waarschuwing: Raak de folie niet aan en houd nieuwe stukken folie schoon.]
13	[Draai de drukplaat terug.]

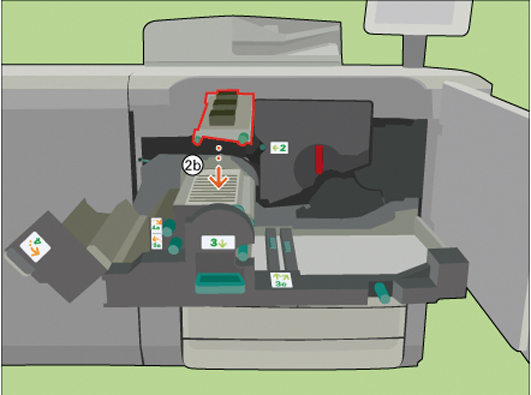

14	[Plaats de warmtewisselaar terug.]

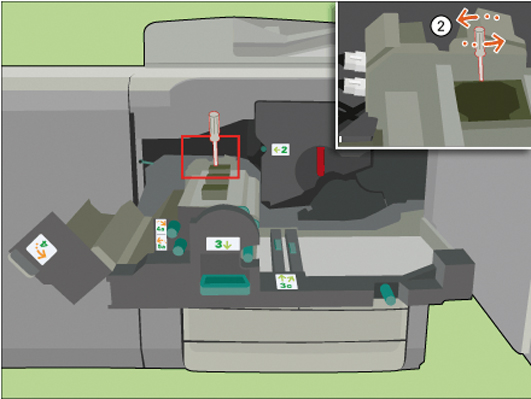

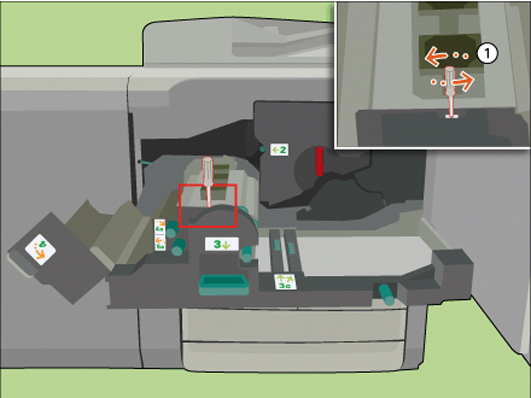

15	[Gebruik de dopsleutel om de twee bevestigingspennen vast te draaien.] OPMERKING Duw de fixeerpennen omlaag tijdens het vastmaken.
16	[Plaats de 2 stekkers van de warmtewisselaar weer terug.]

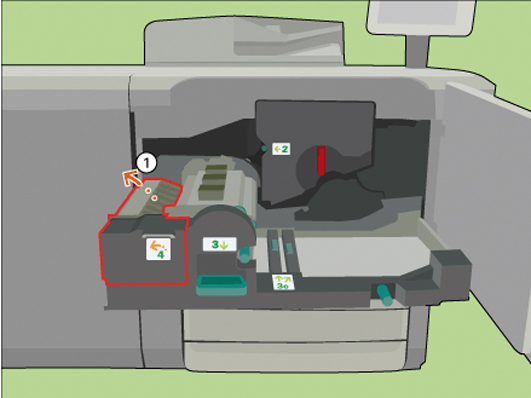

17	[Gebruik hendel 4 om de draai-eenheid te sluiten.]
18	[Gebruik hendel 3 om de transporteenheid terug te schuiven.]
19	[Sluit de deur aan de voorzijde.]
20	Beantwoord de vraag [Welke stukken folie van de warmtewisselaar hebt u teruggeplaatst?] met [Nieuw] om te bevestigen dat u nieuwe warmtewisselaarfolie hebt geïnstalleerd. Als u de folie niet hebt vervangen drukt u op [Bestaand].
