Sostituzione delle stagnole dello scambiatore di calore

1

[Aprire lo sportello anteriore.] 

2

[Utilizzare la maniglia 3 per estrarre l'unità di trasporto.] 

3

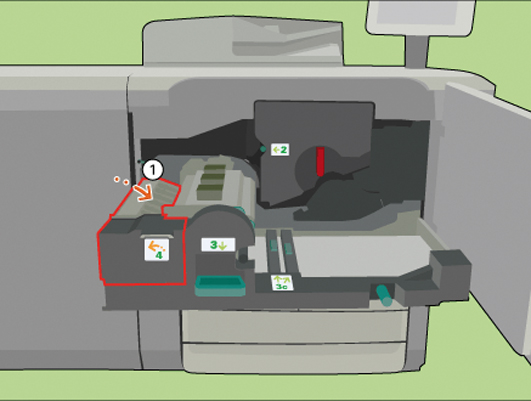

[Utilizzare la maniglia 4 per aprire l'unità di rotazione.] 

4

[Rimuovere le 2 spine dallo scambiatore di calore.] 

5

[Utilizzare la chiave esagonale per allentare i due perni di fissaggio.] 

6

[Utilizzare la maniglia rossa per rimuovere lo scambiatore di calore.] 

7

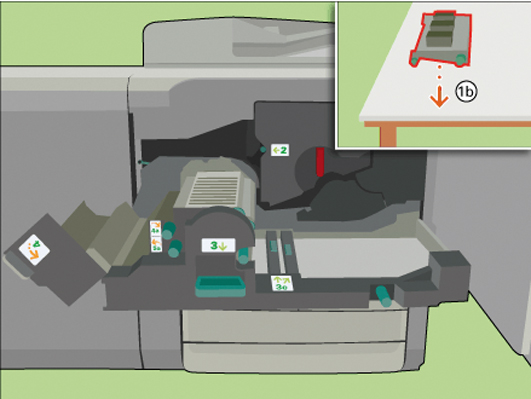

[Posizionare lo scambiatore di calore su una superficie pulita e piana.] 

8

[Rovesciare il piano di pressione.] 

9

[Rimuovere le 2 stagnole dello scambiatore di calore.] 

10

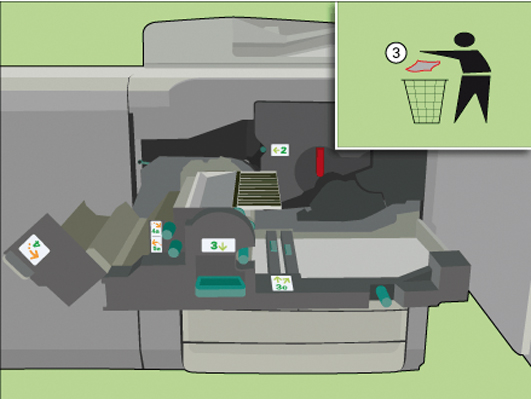

[Smaltire le stagnole in un normale cestino.] 

11

[Posizionare l'involucro con le nuove stagnole nello scambiatore di calore.] 

12

[Quando le nuove stagnole sono in posizione, rimuovere l'involucro.] 

[Attenzione: per mantenere pulite le stagnole, non toccarle.] 

13

[Ruotare di nuovo il piano di pressione.] 

14

[Posizionare lo scambiatore di calore.] 

15

[Utilizzare la chiave esagonale per fissare i 2 perni di fissaggio.] 

NOTA

Durante l'operazione, spingere i perni di fissaggio verso il basso.

16

[Riposizionare le 2 spine dallo scambiatore di calore.] 

17

[Utilizzare la maniglia 4 per chiudere l'unità di rotazione.] 

18

[Utilizzare la maniglia 3 per riposizionare l'unità di trasporto.] 

19

[Chiudere lo sportello anteriore.] 

20

Rispondere alla domanda [Quali stagnole dello scambiatore di calore sono state riposizionate?] con [Nuovo] per confermare l'installazione delle nuove stagnole dello scambiatore di calore.

Se non sono state sostituite le stagnole dello scambiatore di calore, premere [Esistente].
