HUOMAUTUS
Tämä POC-toimenpide on käytettävissä sen mukaan, minkä tyyppiset lämmönvaihtimen kalvot järjestelmässä ovat.
Kosketa ohjauspaneelissa [Järjestelmä] -> [Ylläpito] -> [Siirry ylläpitotehtäviin] -> [Vaihda lämmönvaihtimen kalvot] -> [Käynnistä].
[Syötä ylläpidon PIN-koodi.]
[Vapauta luukun lukitus koskettamalla Seuraava.]
Hylsyavain

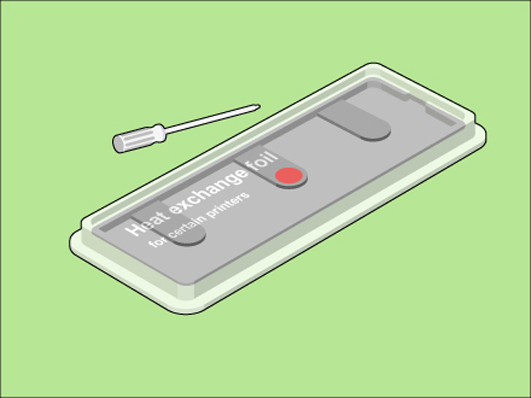

Uudet lämmönvaihdinkalvot
HUOMIO
Vain koulutetut henkilöt saavat tehdä POC-toimenpiteitä.
Tarvittavat työkalut|
Vaihe |
Toimenpide |
Kuva |
|---|---|---|
|
1 |
[Avaa etuluukku.] |
|
|
2 |

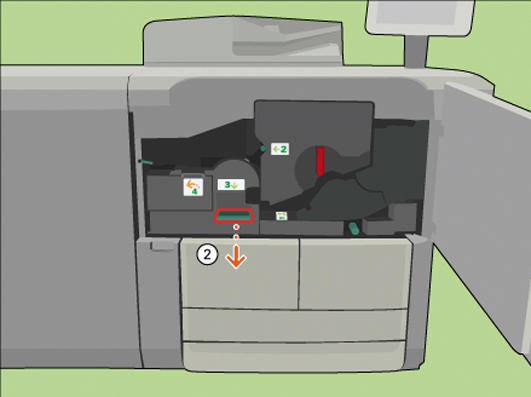

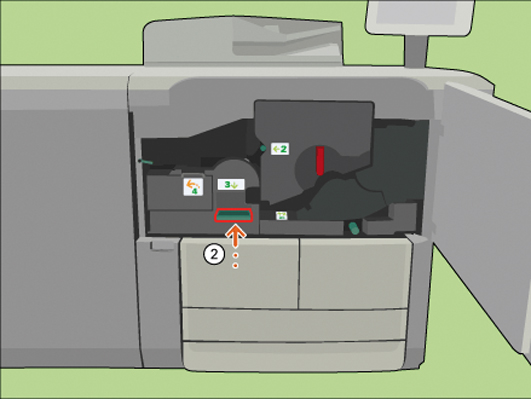

[Liu'uta kuljetusyksikkö ulos kahvalla 3.] |
|
|
3 |

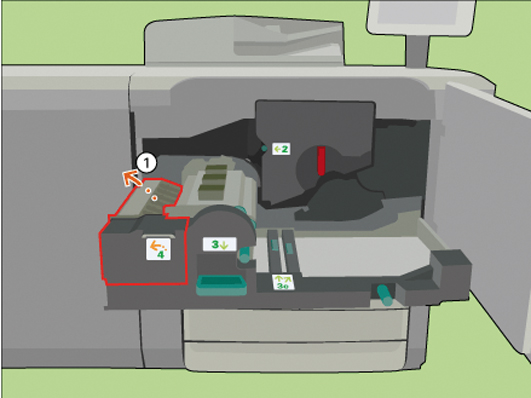

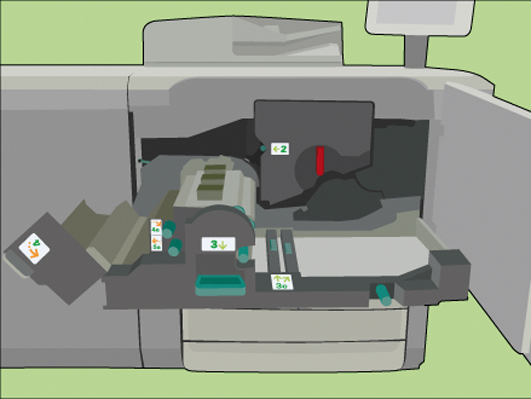

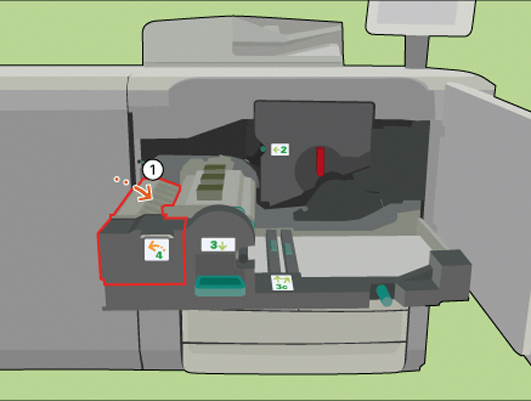

[Avaa kääntöyksikkö kahvalla 4.] |
|
|
4 |

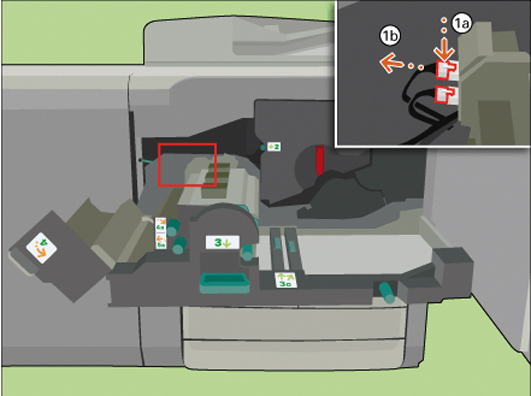

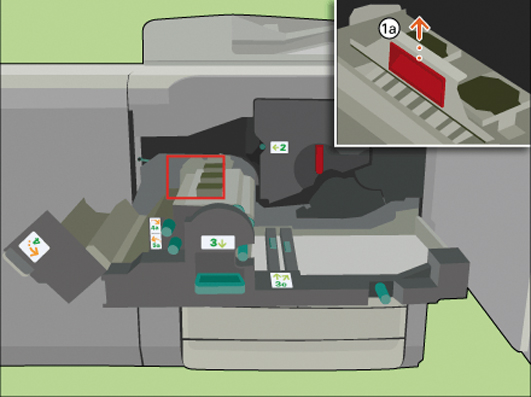

[Poista kaksi tulppaa lämmönvaihtimesta.] |
|
|
5 |

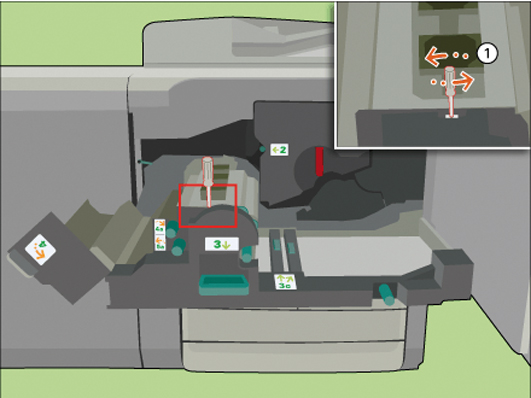

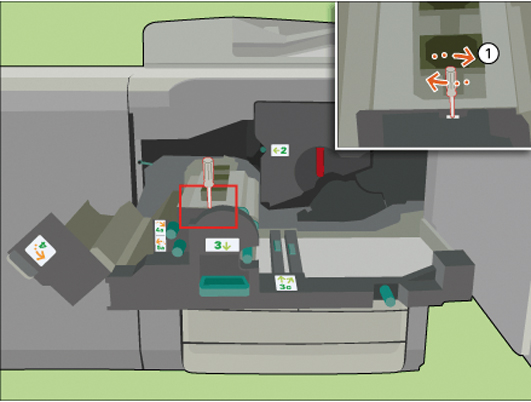

[Löysää hylsyavaimella kahta kiinnityspuikkoa.] |
|
|
6 |

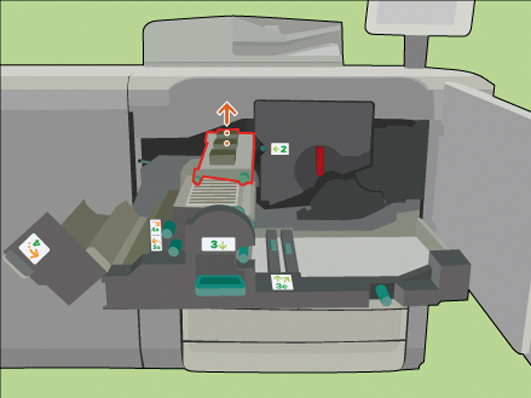

[Poista lämmönvaihdin punaisella kahvalla.] |
|
|
7 |

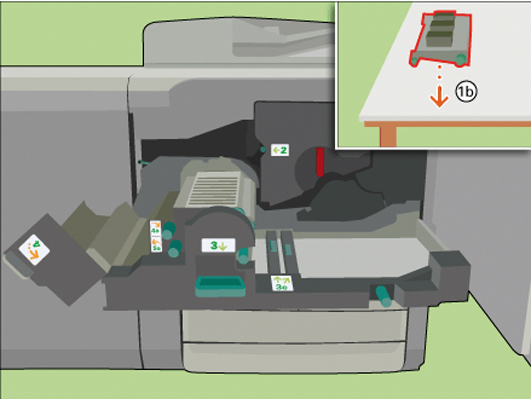

[Aseta lämmönvaihdin puhtaalle, tasaiselle pinnalle.] |
|
|
8 |

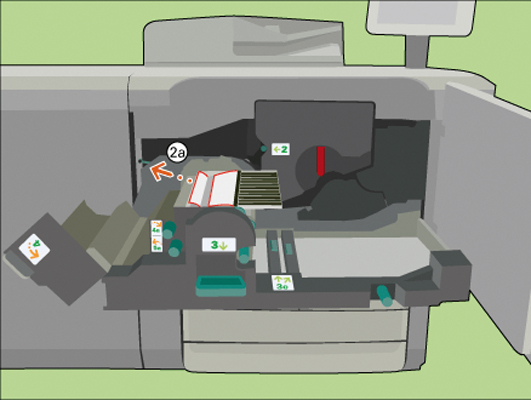

[Käännä painelevy ympäri.] |
|
|
9 |

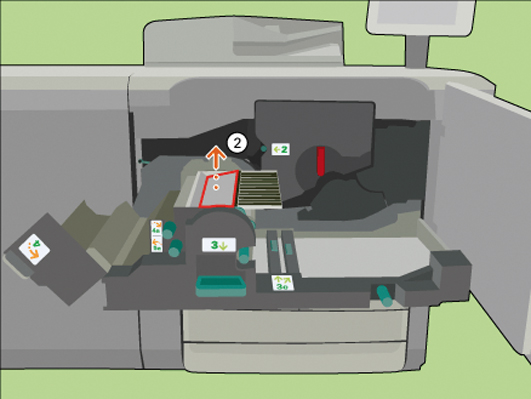

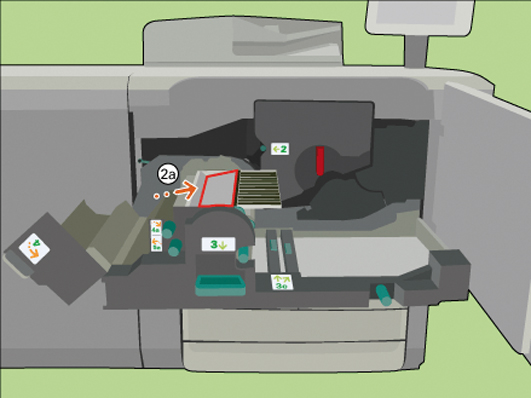

[Poista kaksi lämmönvaihtimen kalvoa.] |
|
|
10 |

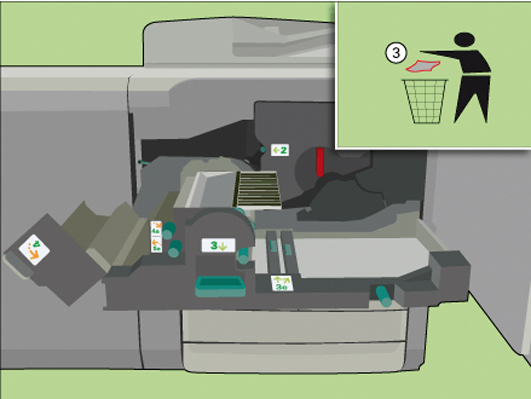

[Heitä kalvot tavalliseen roskasäiliöön.] |
|
|
11 |

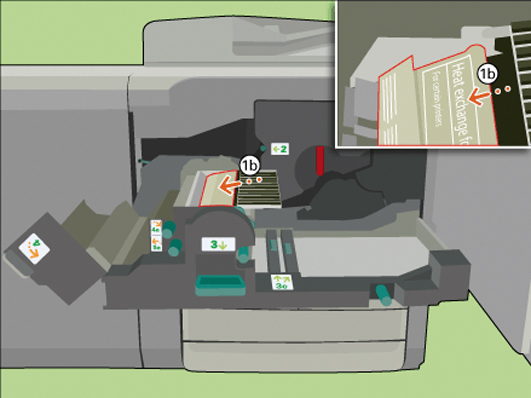

[Aseta vaippa uusine kalvoineen lämmönvaihtimeen.] |
|
|
12 |
[Kun uudet kalvot ovat paikallaan, poista vaippa.] [Varoitus: Älä kosketa kalvoja, jotta uudet kalvot pysyvät puhtaina.] |
|
|
13 |
[Käännä painelevy takaisin paikalleen.] |
|
|
14 |

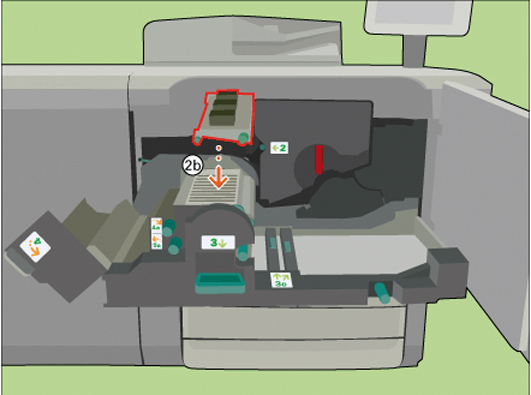

[Aseta lämmönvaihdin takaisin paikalleen.] |
|
|
15 |

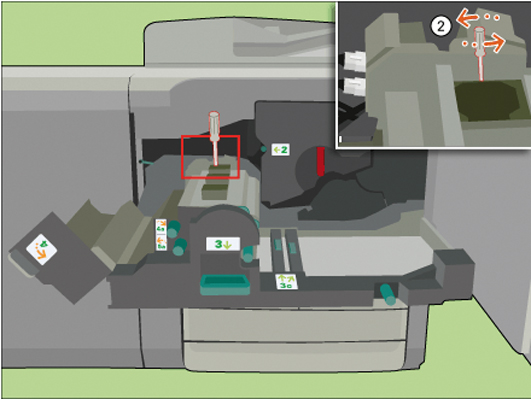

[Kiristä kaksi kiinnityspuikkoa hylsyavaimella.] HUOMAUTUS
Paina kiinnityskyniä kiinnittämisen aikana. |
|
|
16 |
[Aseta lämmönvaihtimen kaksi tulppaa paikalleen.] |
|
|
17 |

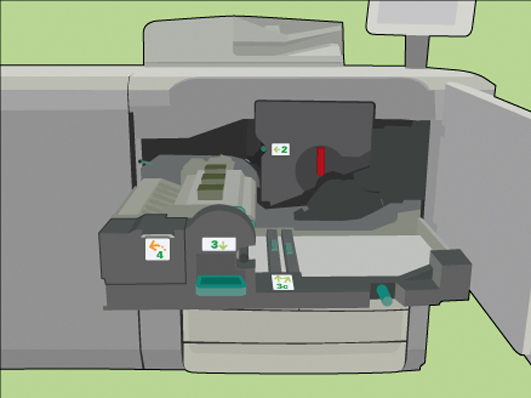

[Sulje kääntöyksikkö kahvalla 4.] |
|
|
18 |
[Liu'uta kuljetusyksikkö takaisin kahvalla 3.] |
|
|
19 |
[Sulje etuluukku.] |
|
|
20 |
Vahvista, että vaihdoit uudet lämmönvaihdinkalvot vastaamalla [Mitkä lämmönvaihtimen kalvot asetit takaisin paikalleen?] -kysymykseen [Uuden]. Jos et vaihtanut lämmönvaihdinkalvoja, kosketa [Vanhan]. |
