Sustitución de las láminas de intercambio de calor

Antes de empezar

NOTA

Esta acción de atención al funcionamiento de la impresora (POC) está disponible en función del tipo de láminas de intercambio de calor.

En el panel de control, toque [Sistema] -> [Mantenimiento] -> [Ir a Tareas mantenimiento] -> [Sustitución de las láminas del intercambiador de calor] -> [Inicio].
[Introduzca el PIN de mantenimiento.]
[Pulse Siguiente para abrir la tapa.]

Llave de tubo

Láminas de intercambio de calor nuevas

ATENCIÓN

Solo personal con la formación adecuada está autorizado a realizar las acciones de POC.

Herramientas requeridas

Tabla 1. Sustitución de las láminas de intercambio de calor
Paso	Acción	Ilustración

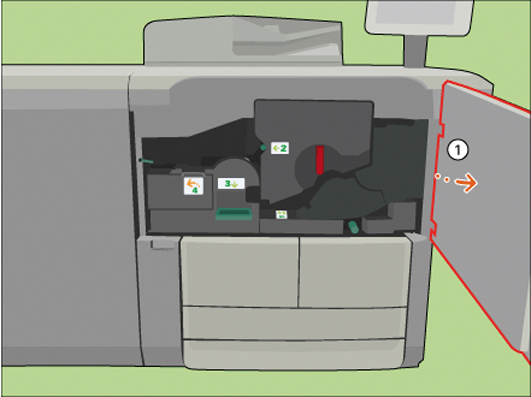

1	[Abra la tapa delantera.]

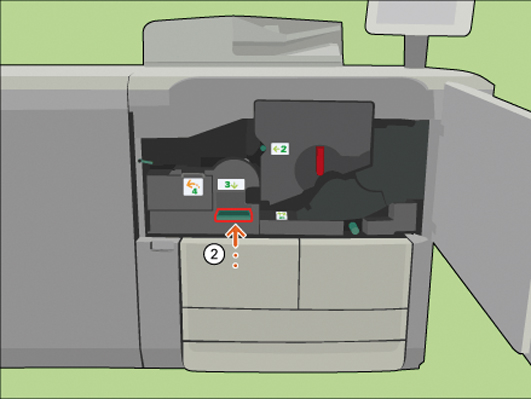

2	[Use el mango 3 para extraer la unidad de transporte.]

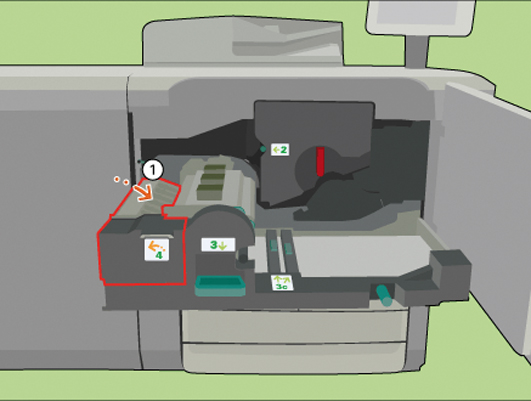

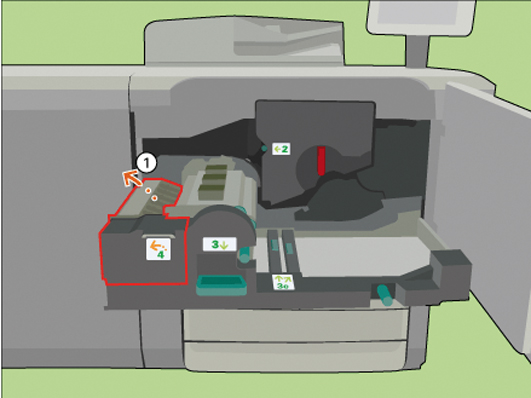

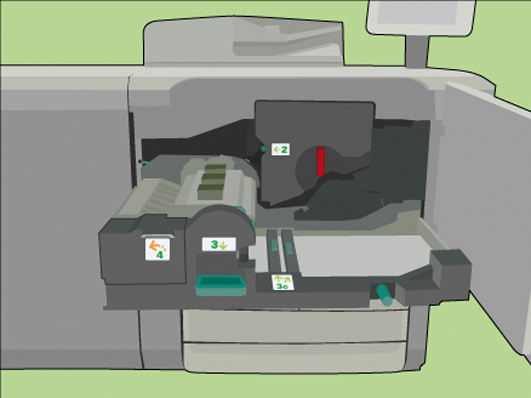

3	[Use el mango 4 para abrir la unidad de giro.]

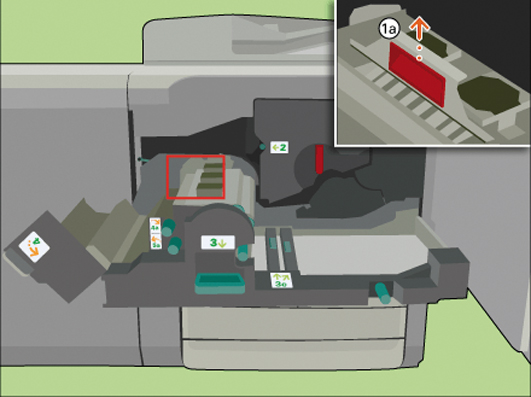

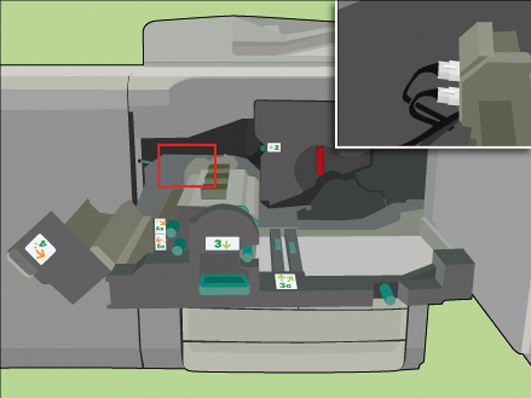

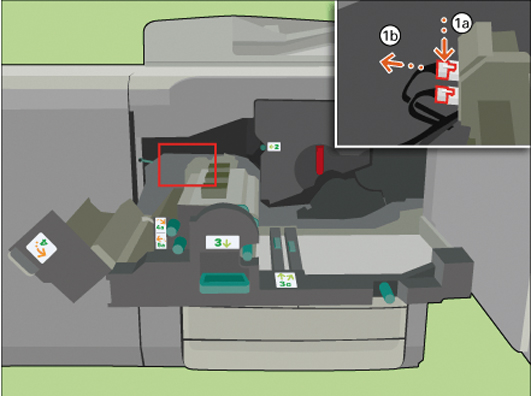

4	[Retire los dos enchufes del intercambiador de calor.]

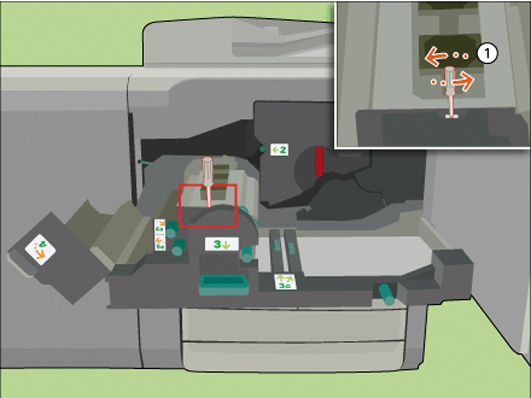

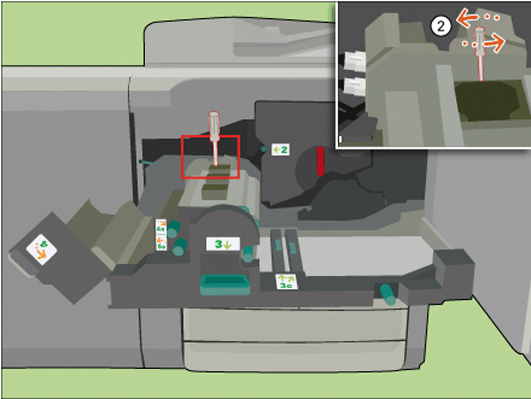

5	[Use la llave de cubo para aflojar las dos espigas de fijación.]

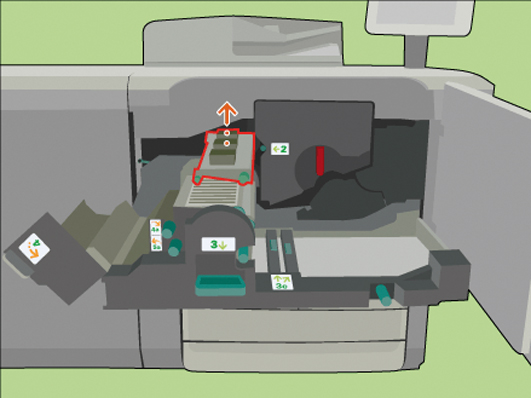

6	[Use el mango de color rojo para extraer el intercambiador de calor.]

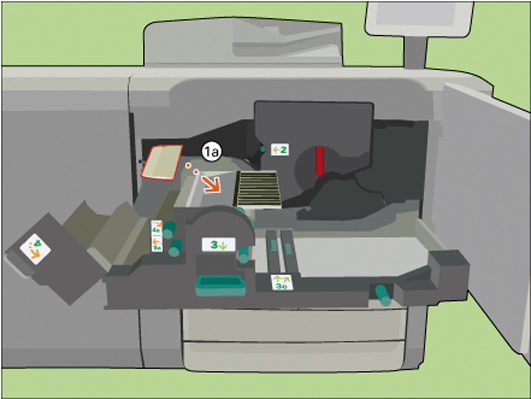

7	[Coloque el intercambiador de calor en una superficie plana y limpia.]

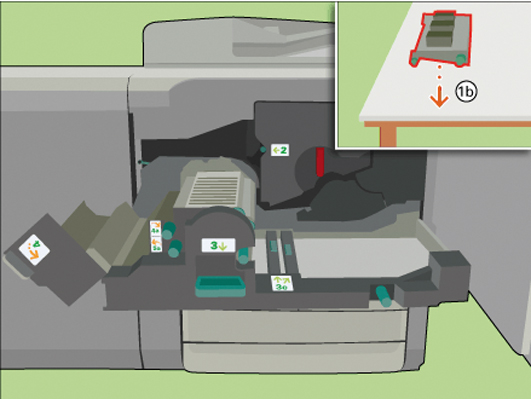

8	[Dé la vuelta a la placa de presión.]

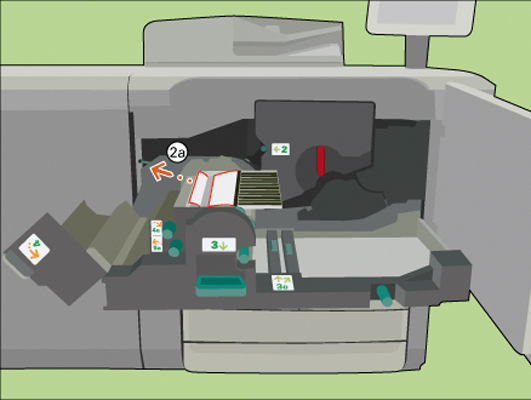

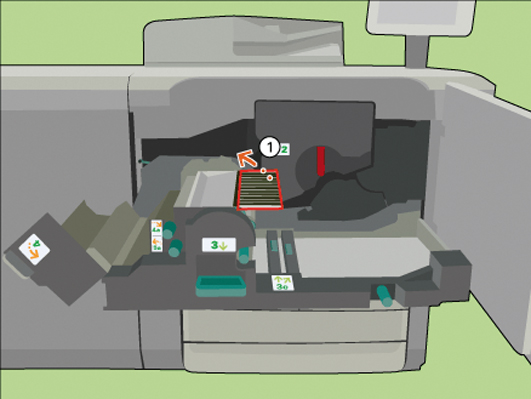

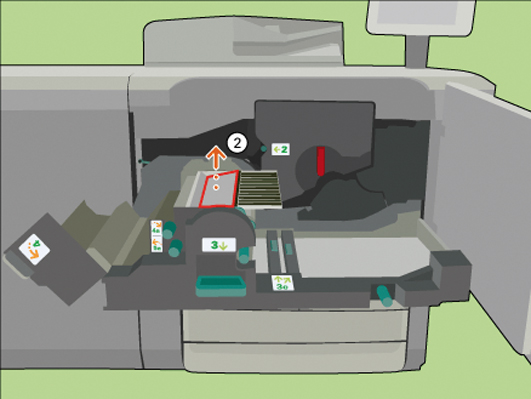

9	[Retire las dos láminas del intercambiador de calor.]

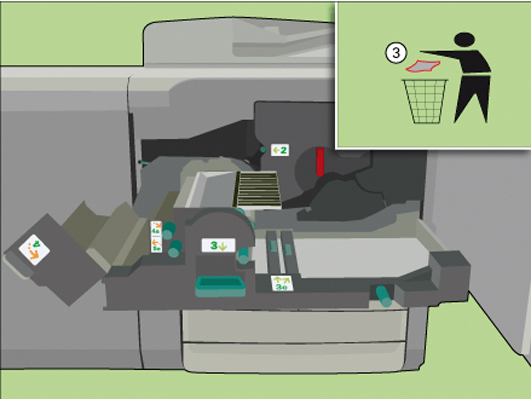

10	[Tire las láminas a una papelera.]

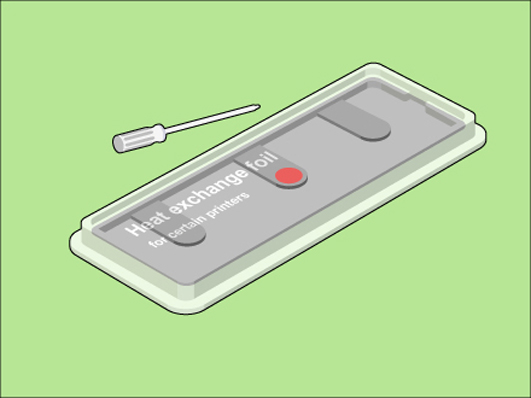

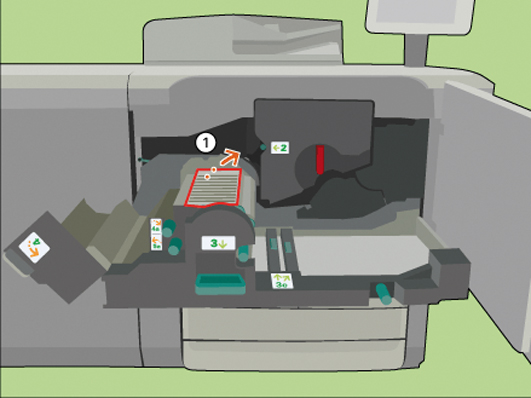

11	[Coloque el envoltorio con las nuevas láminas en el intercambiador de calor.]

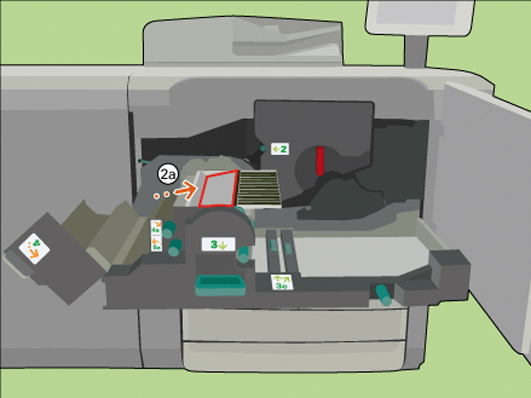

12	[Una vez colocadas las nuevas láminas, retire el envoltorio.] [Precaución: no toque las láminas para evitar que se ensucien.]

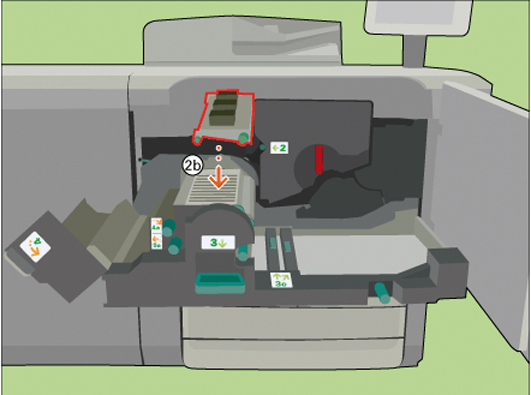

13	[Gire de nuevo la placa de presión.]
14	[Instale el intercambiador de calor.]

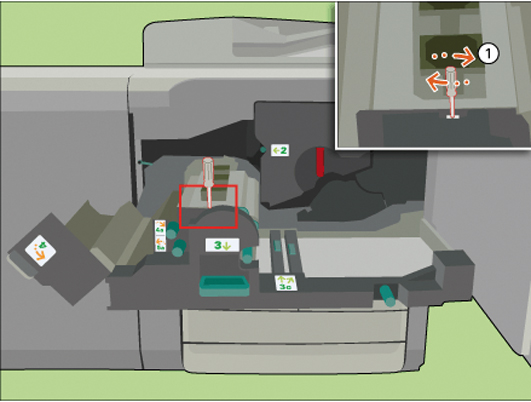

15	[Use la llave de cubo para apretar las dos espigas de fijación.] NOTA Empuje las espigas de fijación hacia abajo durante el apriete.
16	[Vuelva a conectar los dos enchufes del intercambiador de calor.]
17	[Use el mango 4 para cerrar la unidad de giro.]
18	[Use el mango 3 para volver a colocar la unidad de transporte.]

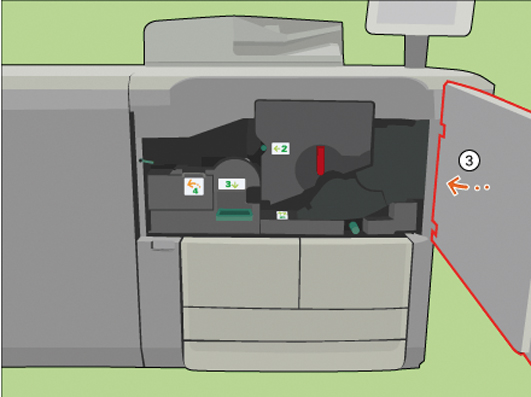

19	[Cierre la tapa delantera.]
