BEMÆRK
Denne POC-handling er tilgængelig og afhænger af typen af varmevekslerfolier.
Tryk på [System] -> [Vedligeholdelse] -> [Gå til vedligeholdelsesopgaver] -> [Udskift varmevekslerfolierne] -> [Start] på betjeningspanelet.
[Angiv PIN for vedligeholdelse.]
[Tryk på Næste for at låse døren op.]

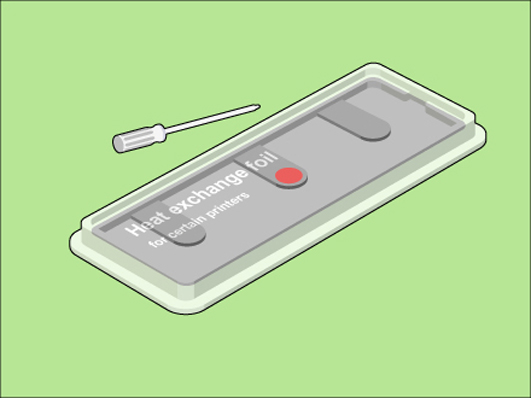

Topnøgle
Nye varmevekslerfolier
FORSIGTIG
Kun uddannede medarbejdere må udføre POC-handlinger.
Påkrævet værktøj|
Trin |
Handling |
Illustration |
|---|---|---|
|
1 |

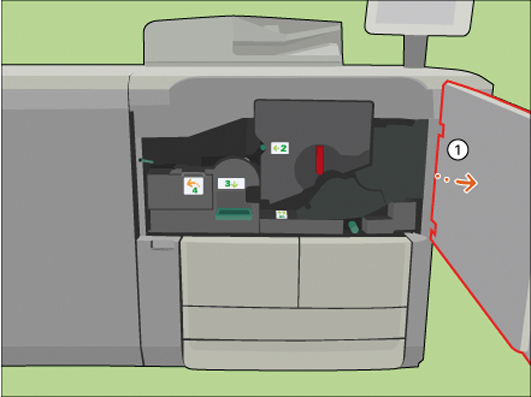

[Åbn frontdøren.] |
|
|
2 |

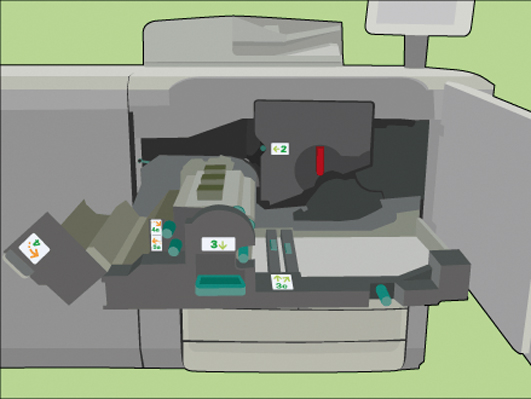

[Brug grebet 3 til at skubbe transportenheden ud.] |
|
|
3 |

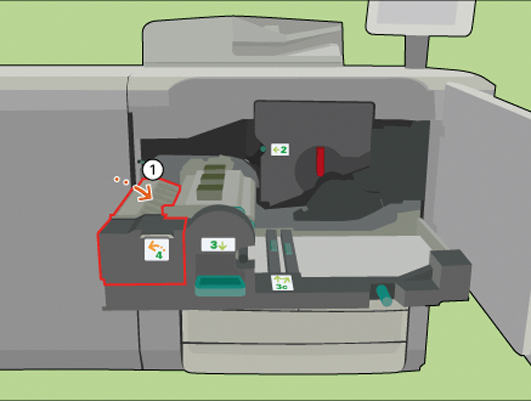

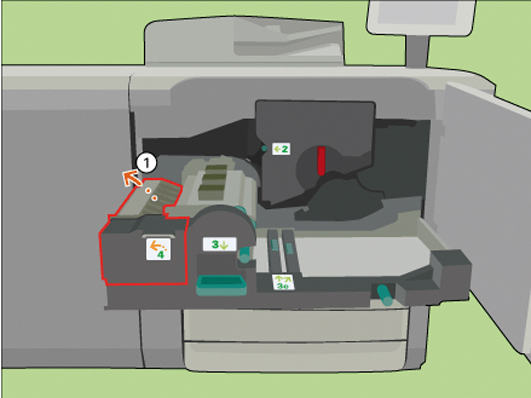

[Brug grebet 4 til at åbne vendeenheden.] |
|
|
4 |

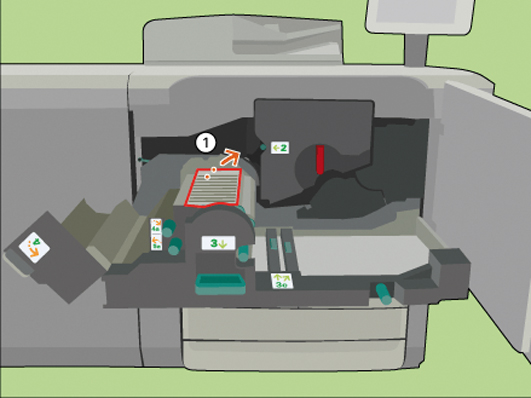

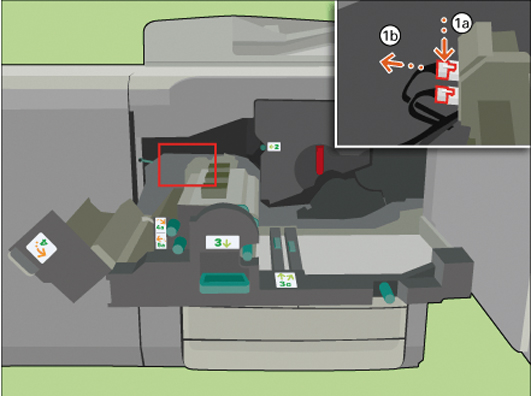

[Fjern de to stik fra varmeveksleren.] |
|
|
5 |

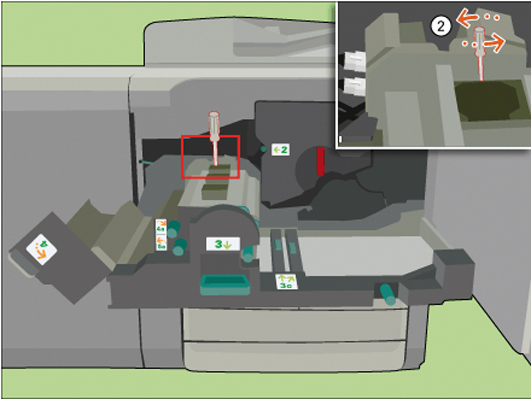

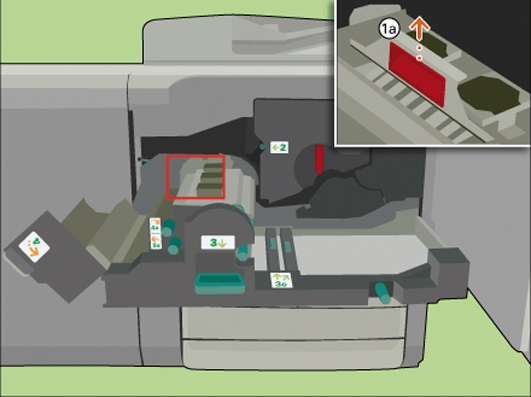

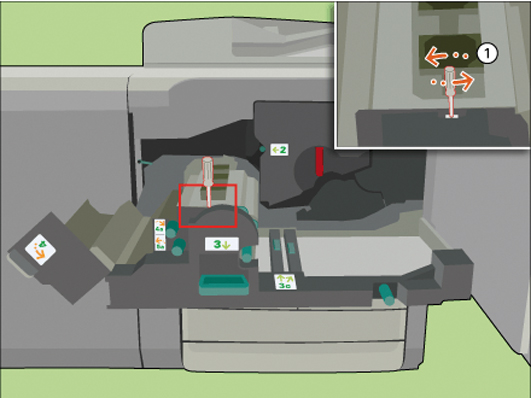

[Brug topnøglen til at løsne de to fikseringspenne.] |
|
|
6 |

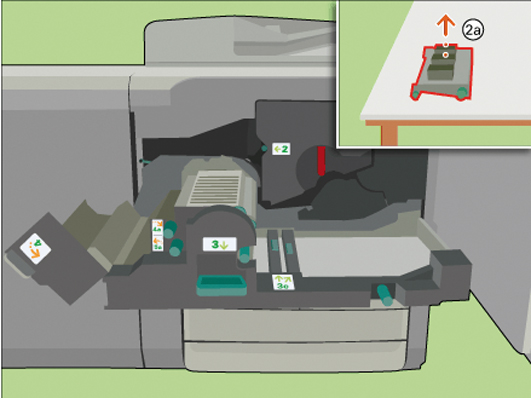

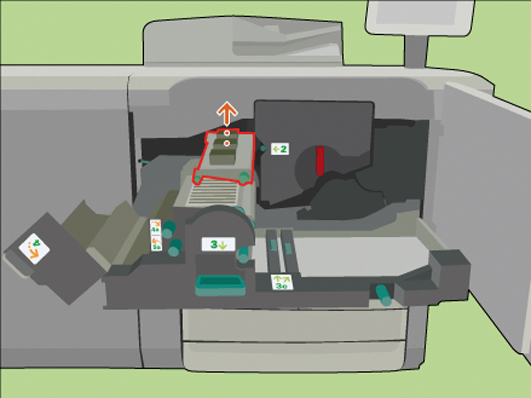

[Brug det røde greb til at fjerne varmeveksleren.] |
|
|
7 |

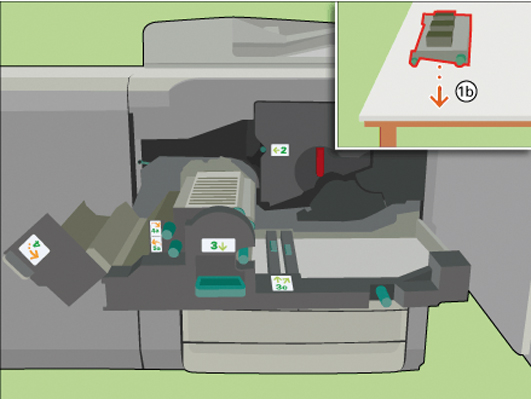

[Anbring varmeveksleren på en ren, jævn overflade.] |
|
|
8 |
[Vend trykpladen om.] |
|
|
9 |

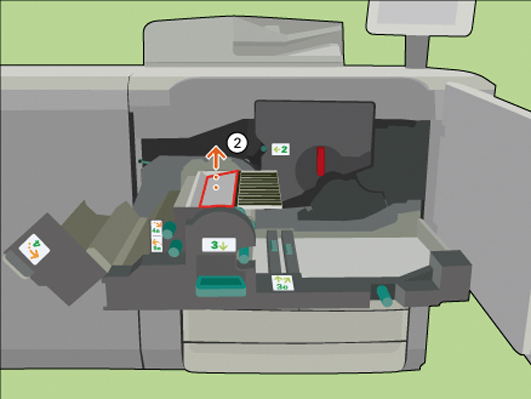

[Fjern de to varmevekslerfolier.] |
|
|
10 |

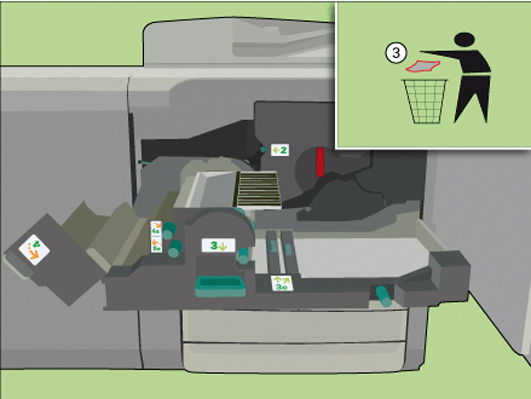

[Kassér folierne i en skraldespand.] |
|
|
11 |

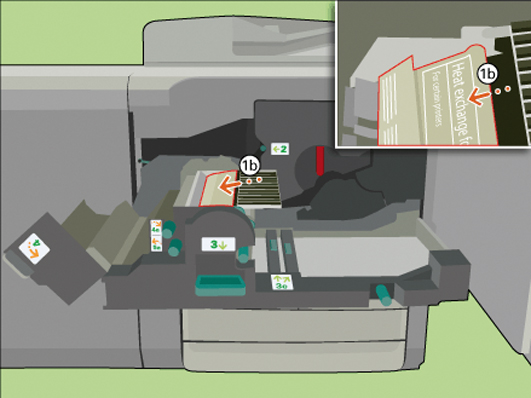

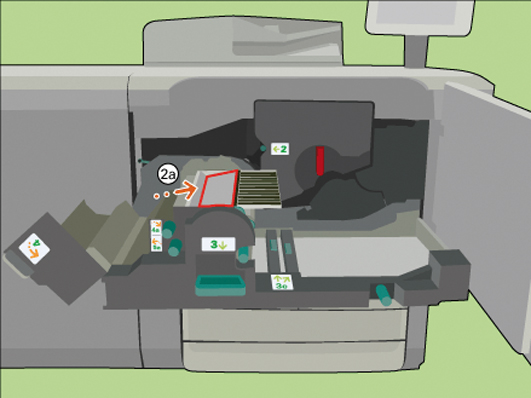

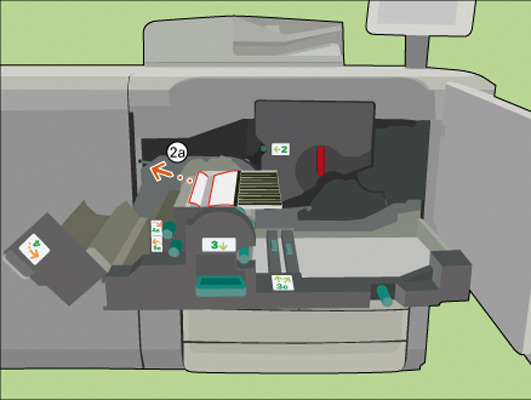

[Anbring indpakningspapiret med de nye folier i varmeveksleren.] |
|
|
12 |
[Når de nye folier er på plads, fjernes indpakningspapiret.] [Forsigtig: Rør ikke ved folierne, så de nye folier forbliver rene.] |
|
|
13 |
[Vend trykpladen om igen.] |
|
|
14 |

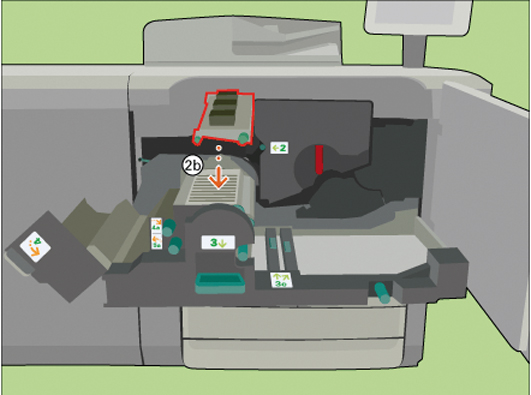

[Anbring bagsiden af varmeveksleren.] |
|
|
15 |

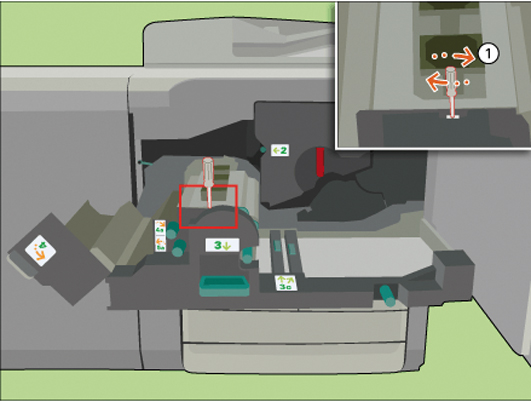

[Brug topnøglen til at stramme de to fikseringspenne.] BEMÆRK
Skub fikseringspennene ned under fastgøring. |
|
|
16 |
[Sæt de to stik fra varmeveksleren på plads igen.] |
|
|
17 |
[Brug grebet 4 til at lukke vendeenheden.] |
|
|
18 |
[Brug grebet 3 til at skubbe transportenheden tilbage.] |
|
|
19 |
[Luk frontdøren.] |
|
|
20 |
Besvar spørgsmålet [Hvilke varmevekslerfolier har du sat tilbage?] med [Ny] for at bekræfte, at du har installeret nye varmevekslerfolier. Hvis du ikke har udskiftet varmevekslerfolierne, skal du trykke på [Eksisterende]. |
